• Quelle alimentation est recommandée pour alimenter la Wattsense Box ?



  Cet article détaille les spécifications de l'alimentation de la Wattsense Box.

  Comment la box est-elle alimentée ?

  L'alimentation doit répondre aux exigences suivantes :

  Alimentation stabilisée : Entrée : 85-264 V CA ; Sortie : 24 V CC +/-10 % / 2 A.

  Alimentations recommandées

  Les modèles suivants ont été testés et approuvés par Wattsense :

  	Traco power TBLC 050-124a
  	TDK-Lambda DSP30-24

  Si vous avez besoin d'informations, veuillez nous contacter : ici

  Afficher plus
• Configuration des ports réseau requis pour une Box (sans carte SIM active / Communication LAN)

  Cet article concerne les ports ouverts requis dans un réseau pour la Wattsense Box.

  1. La Box n'est pas un serveur et ne nécessite donc pas l'ouverture de ports dans votre réseau interne.
  2. Cependant, elle communique avec des serveurs distants. Votre pare-feu doit autoriser la communication avec la Box via :

  • *.wattsense.com, port TCP 443 (HTTPS) et 19000
  • *.amazonaws.com, port TCP 443 (HTTPS) et 8883 (MQTT)
  • time1.google.com, port UDP 123 (NTP)
  • Google DNS 8.8.8.8, port UDP 53

  Veuillez noter que vous ne pouvez paramétrer des serveurs DNS personnalisés





  Afficher plus
• Que se passe-t-il si ma Box perd la connexion réseau ?

  Cet article concerne la perte de connexion réseau de la Tower ou du Bridge.

  Wattsense aide toujours ses clients à optimiser leur connectivité à distance en surveillant et en identifiant les problèmes très tôt. Cependant, des déconnexions peuvent survenir en raison d'une perte de connexion à distance.

  Chez Wattsense, la transmission des données de nos clients est une priorité.

  Notre solution est conçue pour pallier les situations où la Tower ou le Bridge (remote Bridge) ne parvient pas à télécharger les données vers le serveur. Des mécanismes sont en place pour conserver les données (100 000 mesures) pendant cette période de coupure et les envoyer au serveur une fois la communication rétablie.

  Si la déconnexion dure plus d'une journée et que la box ne capte pas le réseau, veuillez suivre la procédure suivante :

  1. Ne redémarrez pas et n'éteignez pas la Box.
  2. Contactez votre représentant Wattsense en soumettant une demande d'assistance technique ici.

  L'étape 1 est essentielle pour éviter toute perte de données.

  Wattsense vous contactera immédiatement pour rechercher la cause du problème.

  En cas de problème, n'hésitez pas à nous contacter : Assistance Wattsense

  Afficher plus
• Processsus d'activation de votre Bridge

  Cet article décrit le processus de mise en route d'un Bridge



  De quoi s'agit-il ?

  Depuis février 2023, l'application Wattsense Desktop est arrêtée.

  Désormais, la configuration peut être effectuée à distance via la console web Wattsense à l'adresse https://console.wattsense.com/, comme avec une Tower Wattsense.



  Comment ça marche ?

  La carte SIM des nouveaux Bridges est activée par défaut, sans frais supplémentaires*. Grâce à cela, la connexion entre les serveurs Wattsense et votre Bridge reste active, et vous pouvez profiter de fonctionnalités telles que :

  • Envoyer une nouvelle configuration à votre appareil via le cloud
  • Plus besoin d'être sur site et connecté au Bridge pour vérifier votre configuration ;
  • Bénéficier automatiquement des nouvelles mises à jour logicielles et des correctifs de sécurité ;
  • Utiliser les nouveaux équipements ajoutés à notre bibliothèque ;

  Tout cela sans que vos données ne nous soient envoyées ni stockées sur nos serveurs.



  Activation du Bridge

  Une fois connecté à votre compte console.wattsense.com, vos Boxes apparaîtront dans la section « Bridge ».
  Cliquez ensuite sur le bouton "Activer"







  Spécifications de la console Bridge :


  Le cercle jaune à côté du nom de votre Bridge vous informe que votre Bridge est connecté aux serveurs Wattsense sans envoyer de données.



  Si vous souhaitez vérifier le résultat de la configuration, vous pouvez activer le commutateur à côté du nom de votre Bridge.

  Vous disposez d'une limite maximale de 30 activations sur une période glissante de 7 jours





  Le cercle vert à côté du nom de votre Bridge vous informe que celui-ci est connecté et envoie des valeurs de points de données aux serveurs Wattsense.

  Les valeurs de points de données sont envoyées aux serveurs Wattsense, uniquement pour vous permettre de vérifier votre configuration. Au bout d'une heure, ces valeurs seront supprimées et nous ne les conserverons plus.

  N'hésitez pas à consulter notre article sur l'état des Bridges.

  Pour toute information complémentaire, veuillez nous contacter : Assistance Wattsense



  Afficher plus
• Modification en masse de la configuration

  Cette fonctionnalité vous permet de modifier les équipements et les propriétés en masse (par exemple, ajouter tous les niveaux de batterie des équipements LoRaWAN) en une seule opération, sans passer par l'interface de la console à l'aide de fichiers xlsx.



  Comment procéder ?

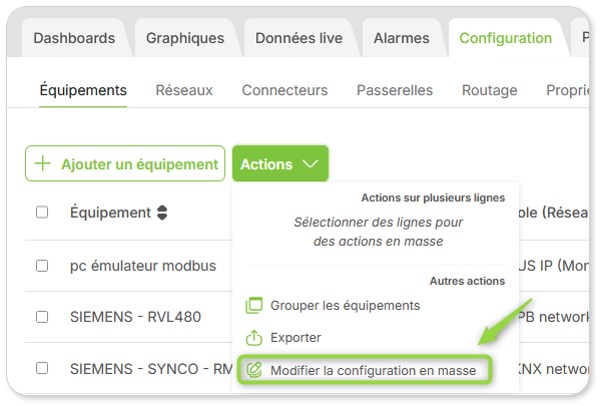

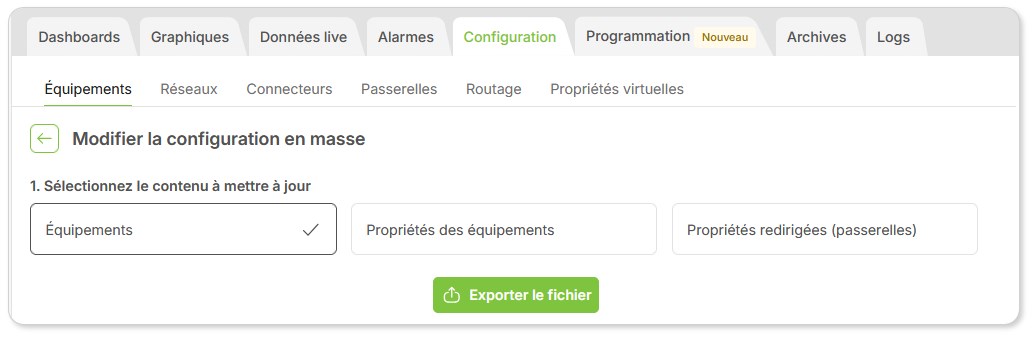

  Ce module est accessible via l'onglet Configuration de la console > Actions > Modification groupée de la configuration :





  Sélectionnez le type de données à exporter en fonction du contenu à mettre à jour. Vous avez le choix entre :

  • Équipement
  • Propriétés des équipements
  • Propriétés redirigées

  Cliquez ensuite sur « Exporter le fichier ».

  Notez que tous les équipements/propriétés de la Box sont exportés. Pour modifier des éléments spécifiques, vous devrez utiliser les fonctions de filtre et de recherche d'Excel.

  1) Exporter le contenu du fichier

  Une fois les fichiers exportés, ils sont disponibles dans le répertoire de téléchargement standard. Vous pouvez y accéder via l'Explorateur de fichiers système. Leurs noms respectent la convention suivante :

  Equipements	Propriétés	Propriétés redirigées (passerelle)
  export-bulk-equipment.xlsx	export-bulk-properties.xlsx	export-bulk-redirected-properties.xlsx

  Une fois téléchargés, vous pouvez les ouvrir avec Excel et y apporter les modifications souhaitées. Attention toutefois aux restrictions suivantes :

  Certaines colonnes d'ID ne doivent pas être modifiées (pour que l'importation soit réussie). Les détails sont expliqués dans les paragraphes ci-dessous. Le format xlsx doit être conservé. Lorsque le fichier contient plusieurs feuilles de calcul, une seule peut être modifiée. Les autres contiennent des bibliothèques telles que la liste des unités.



  1.1) Fichier Équipement (export-bulk-equipment.xlsx)

  Ce fichier contient deux feuilles de calcul : « Lisez-moi » et « Équipement ».



  Vous ne devez modifier que la feuille Équipements.

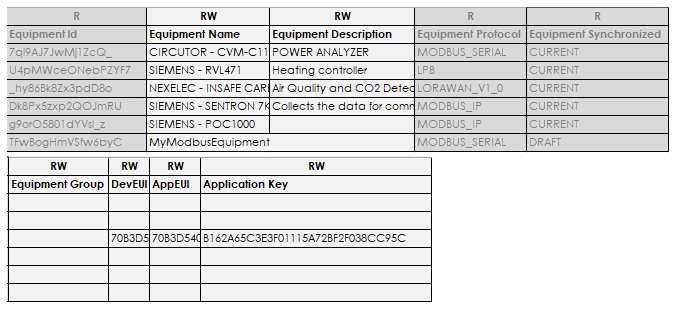

  Voici les colonnes du fichier Équipement. La première colonne Equipment Id est très importante et ne doit pas être modifiée. Elle servira de référence lors de l'importation.
  Vous pouvez modifier toutes les colonnes marquées comme RW (Lecture/Écriture).





  R	Certaines colonnes sont en lecture seule, ce qui signifie qu'elles sont présentes dans l'exportation à titre informatif uniquement et que si vous modifiez la valeur dans le fichier, elle ne sera pas prise en compte lors de l'importation.
  RW	D'autres colonnes (lecture écriture) peuvent être modifiées pour changer votre configuration.

  Pour supprimer des équipements en masse, retournez dans la console, sélectionnez-en plusieurs et choisissez l'option « Supprimer » sous « Actions ». La suppression de lignes dans le fichier Excel ne supprimera pas l'équipement.

  Voici les informations détaillées sur chaque colonne :

  Nom de la colonne	Description	Type de valeur	Valeur éditable	Exemple
  Equipment ID	Identifiant unique de l'équipement dans la base de données. Ne pas modifier cette valeur.	ID alphanumérique	Non	Nv3tDsx4J7F2e4cb
  Equipment Name	Nom de l'équipement	Texte	Oui	Mon capteur LoRaWAN
  Equipment Description	Description de l'équipement	Texte	Oui	Compteur électrique du premier étage
  Equipment Protocol	Description du protocole	Texte	Non	LORAWAN_V1_0
  Equipment Synchronized	Indique si l'équipement est synchronisé avec la box.	- CURRENT si l'équipement est synchronisé avec la Box. - DRAFT sinon.	Non	CURRENT
  Equipment Group	Nom du groupe auquel appartient l'équipement. S'il n'existe pas, un nouveau groupe sera créé.	Texte	Oui	1er étage
  DevEUI	Device ID. Seulement pour équipements LoRaWAN	Valeur 64-bit hexadécimal	Oui	1122AABBCCDDEEFF
  AppEUI	Application ID.  Seulement pour équipements LoRaWAN	Valeur 64-bit hexadécimal	Oui	1122AABBCCDDEEFF
  Application Key	Root key de l'équipement. Seulement pour équipements LoRaWAN	Valeur 128-bit hexadécimal	Oui	1122AABBCCDDEEFF 1122AABBCCDDEEFF



  1.2) Propriétés de l'équipement (export-bulk-properties.xlsx)

  Ce fichier contient trois feuilles de calcul : Lisez-moi, Propriétés et UNITS.



  Seule la feuille de calcul Propriétés doit être modifiée.

  La feuille de calcul UNITS ne doit pas être modifiée ; elle contient une bibliothèque pour le champ Property Unit (feuille de calcul Propriétés).

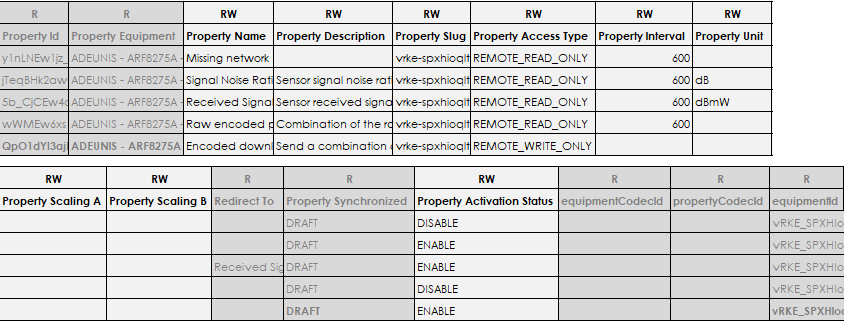

  La ​​feuille de calcul Propriétés contient les colonnes ci-dessous. La première colonne Property Id est très importante et ne doit pas être modifiée. Elle servira de référence lors de l'importation.



  Vous pouvez modifier toutes les colonnes marquées RW.

  Voici les informations détaillées sur chaque colonne :

  Nom de la colonne	Description	Type de valeur	Valeur éditable	Exemple
  Property ID	Identifiant unique de la propriété dans la base de données. Ne pas modifier cette valeur.	ID alphanumérique	Non	Nv3tDsx4J7F2e4cb
  Property Equipment	Nom de l'équipement auquel appartient la propriété	Texte	Non	My LoRaWAN sensor
  Property Name	Nom de la propriété	Texte	Oui	Consommation
  Property Description	Description de la propriété	Texte	Oui	Suit la quantité totale d'énergie électrique consommée
  Property Slug	URL-friendly identifier	Texte	Oui	nv3tdsx4j7f2e4cb-frame-counter-rb97effckf
  Property Access Type	Indique si la propriété est accessible en lecture et/ou en écriture, ou si elle est locale (non envoyée vers le cloud). Vous pouvez choisir la valeur appropriée à l'aide de la liste déroulante de la cellule.	Liste déroulante :  - REMOTE_READ_ONLY - REMOTE_WRITE_ONLY - REMOTE_READ_WRITE - LOCAL	Oui	REMOTE_READ_ONLY
  Property Interval	Nombre de secondes entre deux lectures de données. Ce paramètre est utilisé par la Box lors de la lecture des données de l'équipement. La valeur minimale est de 600s pour les propriétés à distance et de 60s pour les propriétés locales.	Entier	Oui	600
  Property Unit	Unité d'ingénierie de la propriété. Choisissez la valeur correcte à l'aide de la liste déroulante de la cellule.	Liste déroulante	Oui	kWH
  Property Scaling A	Si une mise à l'échelle est appliquée à cette propriété, la valeur a de la formule : a*x + b	Décimal	Oui	0.1
  Property Scaling B	Si une mise à l'échelle est appliquée à cette propriété, la valeur b de la formule : a*x + b	Décimal	Oui	5
  Redirect to	Si la propriété redirige vers une passerelle, nom de la propriété redirigée	Texte	Non	Redirected property name
  Property Synchronized	Indique si la propriété est synchronisée avec la Box.	- CURRENT si l'équipement est synchronisé avec la Box - DRAFT sinon.	Non	DRAFT
  Property Activation Status	Indique si la propriété est activée ou non. Choisissez la valeur correcte dans la liste déroulante de la cellule. Utilisez ce champ pour supprimer ou désactiver plusieurs propriétés simultanément de votre configuration.	Liste déroulante :  - ENABLE - DISABLE	Oui	ENABLE
  equipmentCodecId	Informations internes. Ne pas modifier cette valeur.		Non
  propertyCodecId	Informations internes. Ne pas modifier cette valeur.		Non
  equipmentId	Informations internes. Ne pas modifier cette valeur.		Non



  1.3) Propriétés redirigées (passerelle) (export-bulk-redirected-properties.xlsx)

  Ce fichier contient quatre feuilles de calcul : Readme, Propriétés redirigées, UNITS et BACnetObjectTypes.



  Vous ne devez modifier que la feuille de calcul Propriétés redirigées

  Les feuilles de calcul UNITS et BACnetObjectTypes ne doivent pas être modifiées ; elles contiennent des bibliothèques pour la feuille de calcul Propriétés redirigées.

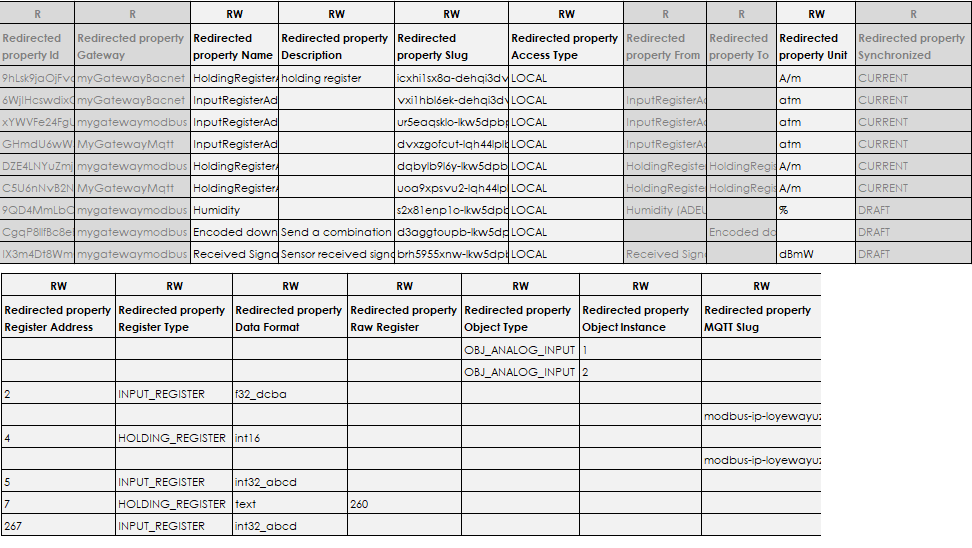

  La feuille de calcul Propriétés redirigées contient les colonnes ci-dessous. La première colonne Redirected property Id est très importante et ne doit pas être modifiée. Elle servira de référence lors du processus d'importation.



  Vous pouvez modifier toutes les colonnes marquées RW.

  Voici les informations détaillées sur chaque colonne :

  Nom de la colonne	Description	Type de valeur	Valeur éditable	Exemple
  Redirected property ID	Identifiant unique de la propriété redirigée dans la base de données. Ne pas modifier cette valeur.	ID alphanumérique	Non	Nv3tDsx4J7F2e4cb
  Redirected property Gateway	Nom de la passerelle à laquelle appartient la propriété	Texte	Non	MQTT Broker
  Redirected property Name	Nom de la propriété redirigée	Texte	Oui	Capteur température
  Redirected property Description	Description de la propriété redirigée	Texte	Oui	Point de données de la dernière température lue
  Redirected property Slug	URL-friendly identifier. Différent du slug MQTT, voir ci-dessous.	Texte	Oui	sgs2wiyjzk-wtgybegnvj1nvjpg-sensor-temperature
  Redirected property Access Type	Indique si la propriété redirigée est en lecture et/ou en écriture, ou si elle est locale (non envoyée vers le cloud). Vous pouvez choisir la valeur appropriée à l'aide de la liste déroulante de la cellule.	Liste déroulante  - REMOTE_READ_ONLY - REMOTE_WRITE_ONLY - REMOTE_READ_WRITE - LOCAL	Oui	REMOTE_READ_ONLY
  Redirected property From	Nom de la propriété à partir de laquelle il est redirigé	texte	Non	Capteur de température (mon équipement)
  Redirected property To	Nom de la propriété vers laquelle il est redirigé	texte	Non	Température cible
  Redirected property Unit	Unité d'ingénierie de la propriété. Choisissez la valeur correcte à l'aide de la liste déroulante de la cellule.	Liste déroulante	Oui	°C
  Redirected property Synchronized	Indique si la propriété est synchronisée avec la Box.	- CURRENT si l'équipement est synchronisé avec la Box - DRAFT sinon.	Non	DRAFT
  Redirected property Register Address	Adresse du registre de la propriété. Uniquement pour les passerelles Modbus.	Entier	Oui	66
  Redirected property Register Type	Type de registre à utiliser. Uniquement pour les passerelles Modbus. Choisissez la valeur correcte dans la liste déroulante de la cellule.	Liste déroulante - INPUT_DISCRETE - INPUT_REGISTER - HOLDING_REGISTER - COIL	Oui	INPUT_REGISTER
  Redirected property Data Format	Format des données. Uniquement pour les passerelles Modbus. Choisissez la valeur correcte dans la liste déroulante de la cellule.	Liste déroulante	Oui	int32_abcd
  Redirected property Raw Register	Raw register à utiliser Uniquement pour les passerelles Modbus.	Entier	Oui	60
  Redirected property Object Type	Type d'objet. Uniquement pour les passerelles BACnet. Choisissez la valeur correcte dans la liste déroulante de la cellule.	Liste déroulante	Oui	OBJ_INTEGER_VALUE
  Redirected property Object Instance	ID d'instance de l'objet. Uniquement pour les passerelles BACnet.	Entier	Oui	2
  Redirected property MQTT Slug	Slug utilisé comme identifiant de la valeur de la propriété sur MQTT. Uniquement pour les passerelles MQTT.	Texte	Oui	adeunis-arf8275a-comfort-humidity-3hq11strs1



  2) Réimporter les données

  Une fois les données modifiées selon vos souhaits (étape 2 de l'interface), vous pouvez réimporter le fichier .xlsx.

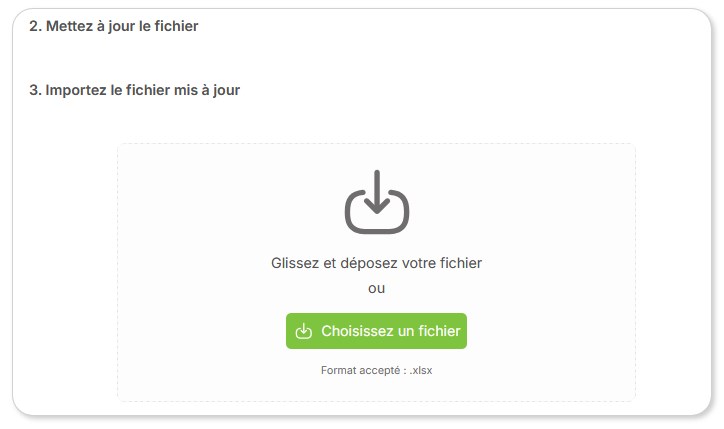

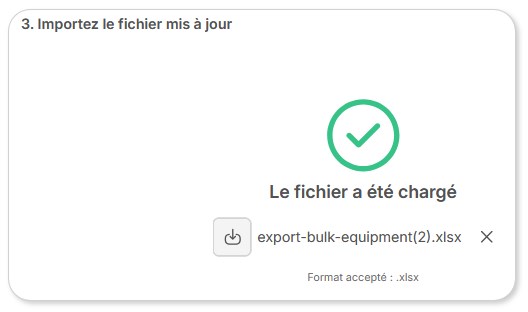

  Retournez à la console et passez à l'étape 3. Vous pouvez glisser-déposer votre fichier dans la zone grise ou choisir un fichier avec le bouton dédié, puis naviguer dans l'explorateur de fichiers.





  3) Exemples

  3.1) Déplacer des équipements vers un nouveau groupe « Deuxième étage »

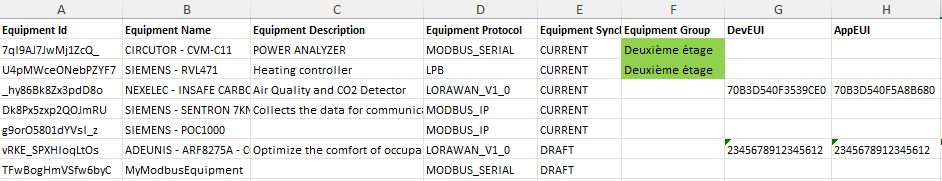

  La première étape consiste à exporter le fichier via le bouton « Équipement », puis à modifier le groupe d'équipements dans le fichier xlsx :



  Enregistrez et réimportez le fichier :

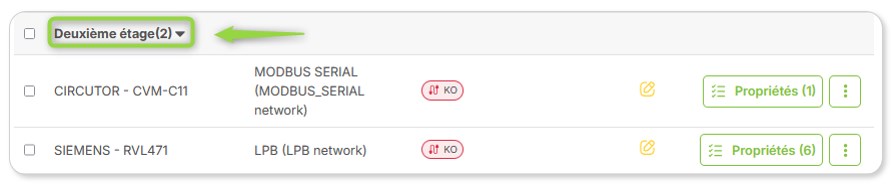

  Les équipements ont été déplacés au deuxième étage comme demandé :



  N'oubliez pas de sauvegarder la configuration :





  3.2) Ajout de la propriété Batterie à tous les capteurs LoRaWAN

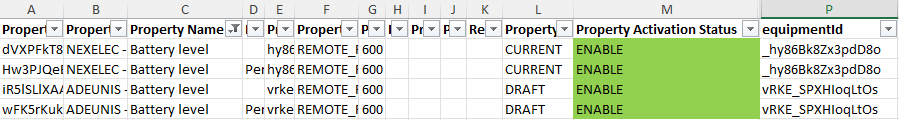

  La première étape consiste à exporter le fichier via le bouton « Propriétés des équipements », puis à modifier l'état d'activation de la propriété (colonne = Property Activation Status) ( DISABLE-> ENABLE) dans le fichier xlsx :



  Enregistrez et réimportez le fichier.

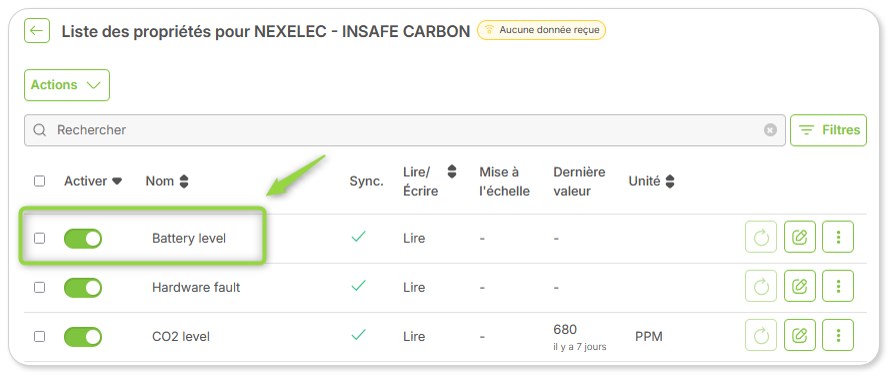

  Les propriétés Niveau de batterie sont activées dans la configuration de la console pour tous les équipements modifiés dans le fichier xlsx.



  Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.



  Afficher plus
• Comment créer une table de routage personnalisée ?

  Cet article explique comment créer une table de routage personnalisée.

  Comme tout autre appareil connecté à Internet, la Box Wattsense est livrée avec sa table de routage. La table de routage aidera à identifier où envoyer les données à un destinataire en fonction de son adresse IP.

  Notre Box peut se connecter à Internet de 2 manières différentes :

  • Via l'une des deux interfaces Ethernet
  • Grâce à son modem GSM

  La connexion avec le modem GSM doit être permanente, afin de permettre une communication directe entre les serveurs Wattsense et votre Box.

  Par exemple: Il est nécessaire d'envoyer une nouvelle configuration à la Box ou de bénéficier d'une nouvelle mise à jour du firmware.



  Routage par défaut

  Un routage par défaut est configuré à cet effet dans votre Box pour rediriger tout trafic IP vers le serveur Wattsense (Onglet Configuration / Routage)



  Table de routage par défaut (wwan0 représente le modem GSM)



  Si un réseau IP est ajouté, le routage par défaut est mis à jour pour refléter la nouvelle connexion.



  Configuration de l'interface eth2 ici pour une passerelle MQTT



  Table de routage par défaut mise à jour pour refléter la configuration de l'interface eth2

  Routage personnalisé

  Dans certains cas spécifiques, vous devrez modifier la table de routage de la Box pour spécifier votre propre routage. Le cas que nous connaissons le mieux est le suivant :





  Dans cet exemple, nous avons deux sous-réseaux dans le bâtiment : le réseau local et le réseau étendu. Si les données doivent transiter entre le réseau local, où se trouve la Box Wattsense, et le réseau étendu grâce au routeur, alors la table de routage doit être modifiée dans la configuration de la Box. Sinon, les données passeront automatiquement par l'interface GSM et n'atteindront jamais le réseau étendu.

  Étude de cas

  Sans routage manuel :

  La Box peut se connecter à D1 et D2 car ils sont dans le même réseau. En ce qui concerne le réseau local, tout le trafic sera acheminé via Ethernet.

  Si vous essayez de vous connecter à D3 et D4 (réseau étendu), la Box vérifiera s'ils sont accessibles dans le réseau local, car ce n'est pas le cas, cela ne fonctionnera pas et tout le trafic sera acheminé dans le Cloud (en utilisant le GSM).

  Avec un routage manuel correct :

  Vous pourrez vous connecter à D1/D2/D3 et D4 car le trafic vers le réseau étendu sera correctement accessible/routé.



  Ajout d'un nouveau routage

  Si vous avez besoin d'aide ou de toute autre information concernant la configuration de la table de routage, n'hésitez pas à nous contacter ici.

  Afficher plus
• Comment envoyer un downlink depuis un client IP Modbus ?

  Cet article est un tutoriel destiné aux utilisateurs ayant configuré une passerelle IP Modbus sur leur Tower/Bridge, redirigeant les valeurs des capteurs Lorawan. Ce tutoriel vous permettra d'en savoir plus sur la configuration d'une passerelle IP Modbus.



  Attention Les spécifications de downlink sont expliquées uniquement dans la documentation du fabricant du capteur.



  Étape 1

  Assurez-vous d'avoir configuré une passerelle IP Modbus redirigeant les propriétés appropriées. Pour envoyer un downlink, la propriété Message downlink encodé ou Encoded downlink message est requise.







  Rappelez-vous l'adresse de la propriété : 268.



  Le type de la propriété est Texte et ne doit pas être modifié.





  Étape 2

  Accédez à votre interface client Modbus et connectez-vous à l'adresse IP de votre Box Wattsense. Vous devriez la trouver dans l'onglet Configuration > Connecteurs.









  Pour cet exemple, j'utilise mon ordinateur comme client Modbus, en utilisant le logiciel ModbusDoctor.



  Étape 3

  • Définissez l'adresse du Encoded downlink message (268 dans mon exemple).
  • Définissez le type comme Holding register.
  • Configurez le nombre de registres du downlink en fonction de sa taille. (Un registre contient 16 bits, vous pouvez donc utiliser 2 caractères ASCII par registre.)
  • Dans cet exemple, nous envoyons le downlink suivante : 401E20:1
    (Ce downlink contient 8 caractères, nous pouvons donc définir la taille à 4.)



  • Écrire 2 caractères ASCII de votre downlink dans chaque zone de registre.



  Cliquez sur ÉCRITURE/WRITING pour envoyer le downlink.





  Attention Veuillez noter que pour un capteur LoRaWAN de classe A, le downlink est reçu immédiatement après l'envoi d'un uplink. Si vous envoyez plusieurs downlinks, ils seront stockés et envoyés au capteur un par un. La file d'attente des downlinks est une file d'attente de type LAST IN - FIRST OUT (DERNIER ENTRÉ - PREMIER SORTIE) par capteur. Lien vers une documentation complémentaire sur les downlinks LoRaWAN.



  Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

  Afficher plus
• Comment envoyer un downlink depuis un client BACnet ?

  Cet article est un tutoriel destiné aux utilisateurs ayant configuré une passerelle Bacnet dans leur Tower/Bridge, redirigeant les valeurs des capteurs LoRaWAN. Ce tutoriel vous permettra d'en savoir plus sur la configuration d'une passerelle BACnet.



  Attention Les spécifications de downlink sont uniquement expliquées dans la documentation du fabricant du capteur.



  Étape 1

  Assurez-vous d'avoir configuré une passerelle Bacnet redirigeant les propriétés appropriées. Pour envoyer un downlink, la propriété Message downlink encodé ou Encoded downlink message est requise.







  Le type d'objet BACnet doit être une chaîne de caractères. Sachez que la plupart des superviseurs ne prennent pas en charge le type de données nécessaire dans BACnet pour écrire en downlink. Le format CSV n'est pas pris en charge.







  Étape 2

  Accédez à votre interface client BACnet et recherchez votre passerelle BACnet Wattsense. Vous devriez y trouver vos propriétés LoRaWAN redirigées.







  Pour cet exemple, j'utilise mon ordinateur comme client BACnet, en utilisant le logiciel Yabe.



  Étape 3

  Choisissez la propriété Encoded downlink message et saisissez votre message downlink dans Present Value. Appuyez sur Entrée pour envoyer le downlink à votre capteur.



  Attention Veuillez noter que pour un capteur LoRaWAN de classe A, le downlink est reçu immédiatement après l'envoi d'un uplink. Si vous envoyez plusieurs downlinks, ils seront stockés et envoyés au capteur un par un. La file d'attente des downlinks est une file d'attente de type LAST IN - FIRST OUT (DERNIER ENTRÉ - PREMIER SORTIE) par capteur. Lien vers une documentation complémentaire sur les downlinks LoRaWAN.

  Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Support Wattsense

  Afficher plus
• Comment envoyer un downlink LoRaWAN ?

  Cet article explique en détail comment envoyer un downlink LoRaWAN.



  Tout d'abord, assurez-vous d'avoir suivi le tutoriel d'installation : Comment connecter un équipement LoRaWAN à ma Box ?





  Étape 1

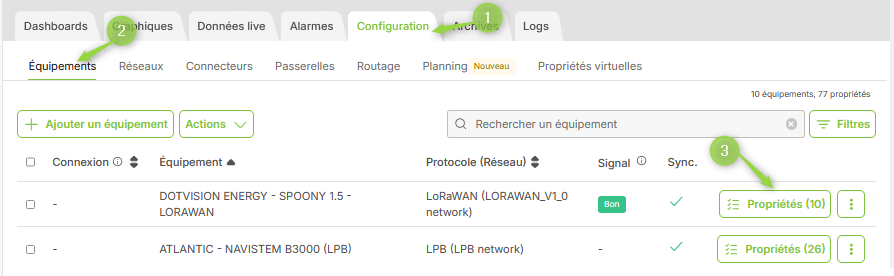

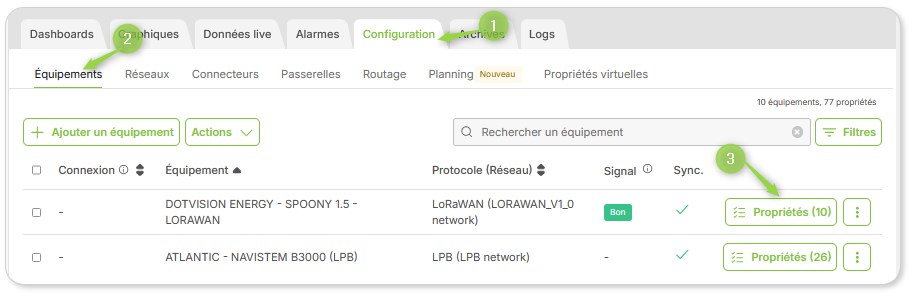

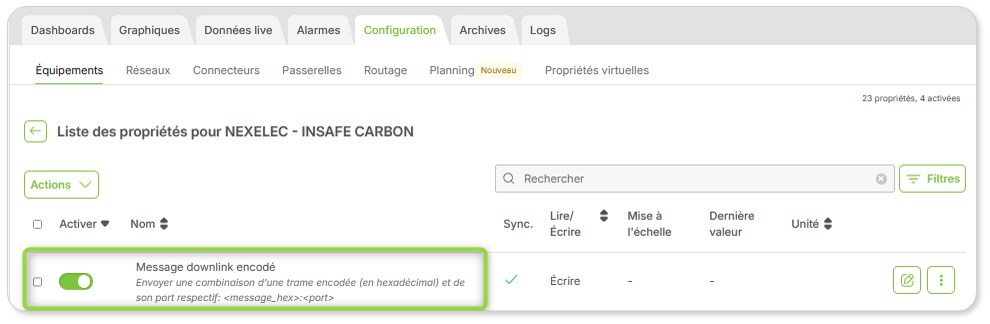

  Allez dans les propriétés de votre équipement (Onglet Configuration / Equipements / Propriétés)

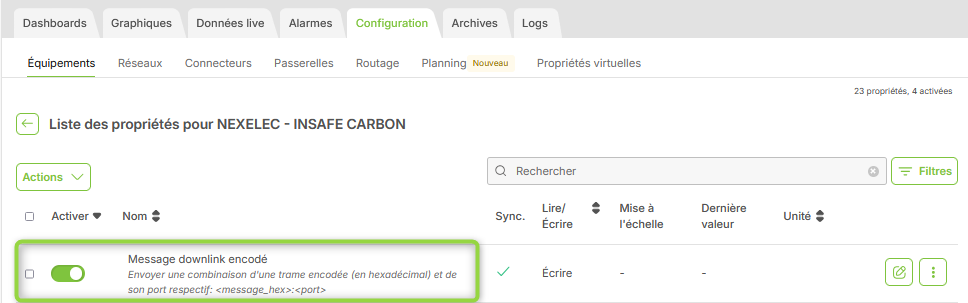

  Dans les propriétés sélectionnées, assurez-vous d'avoir coché celle appelée Message downlink encodé  ou Encoded downlink message





  C'est la seule propriété avec un type d'accès « Écrire »



  Étape 2

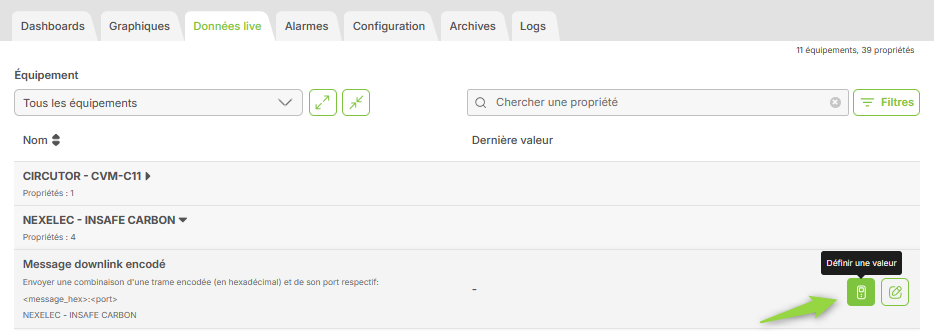

  Maintenant que toutes les conditions sont remplies, vous pouvez envoyer le downlink. Dans l'onglet Données live et cliquez sur le bouton  Définir une valeur



  Étape 3

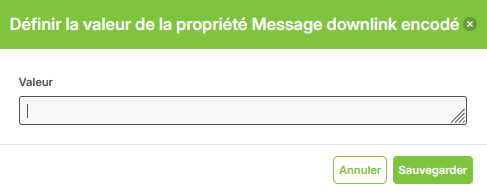

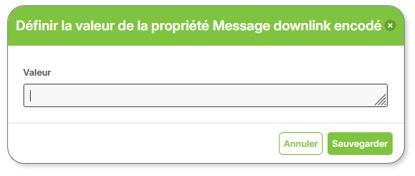

  1) Remplissez ce champ avec la valeur de votre downlink. Les spécifications du downlink sont expliquées dans la documentation du fabricant du capteur.



  2) Une fois que vous avez cliqué sur Sauvegarder, le downlink sera envoyé au capteur.



  Si vous envoyez plusieurs downlinks à la suite, le dernier downlink remplacera le précédent. Lien vers une documentation supplémentaire sur les downlinks Lorawan

  Le numéro de port doit être spécifié à la fin du downlink comme suit :

  [DOWNLINK]:[PORT]

  ex:
  ABCDEF:1

  Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Assistance Wattsense



  Afficher plus
• Comment debugger ma communication MQTT ?

  Voici un article pour vous aider à debugger votre passerelle MQTT.


  Si vous n’êtes pas vraiment familier avec l’environnement MQTT nous vous proposons ce site vraiment bien conçu.


  Testez votre connexion MQTT avec un client MQTT


  Si vous ne voyez aucune connexion depuis votre Tower/Bridge après l'avoir configuré :

  La première étape serait de tester vos informations d'identification/paramètres avec un autre client MQTT.
  Voici une liste de clients MQTT potentiels que vous pouvez utiliser :

  • Mosquitto : https://mosquitto.org/
  • MQTTFx  : https://mqttfx.jensd.de/

  Si vous avez la bonne configuration et que vous pouvez vous connecter en utilisant un autre client MQTT et non avec la Box, vous pouvez passer à l'étape suivante.

  Si vous ne parvenez pas à vous connecter à votre broker MQTT même avec l'un de ceux-ci, cela signifie que vos informations d'identification/paramètres sont erronés ou qu'il vous manque quelque chose.

  TESTER AVEC LE TUTORIEL MQTTfx 1.7.1 :



  OBJECTIF DE CE TEST : Assurez-vous que votre broker MQTT est accessible avec un client MQTT et correctement configuré. Vérifiez également si un client MQTT (votre ordinateur portable) peut s'y connecter si la box ne le peut pas.



  Si vous pouvez vous connecter au Broker après ce test :
  -> Le broker MQTT ciblé est disponible et vous disposez des bons paramètres.
  -> Alors le problème serait :
          -> La passerelle Box MQTT n'est pas correctement configurée. Veuillez vérifier votre configuration MQTT.
          -> La Box a un problème -> contactez le support.wattsense.com


  ELEMENTS REQUIS : Vous aurez besoin des informations de connexion de votre broker MQTT

  1. Adresse du broker
  2. Port MQTT (1883,8883, etc.)
  3. Identifiant client
  4. Informations d'authentification (si nécessaire)
  5. Certificat (si requis)

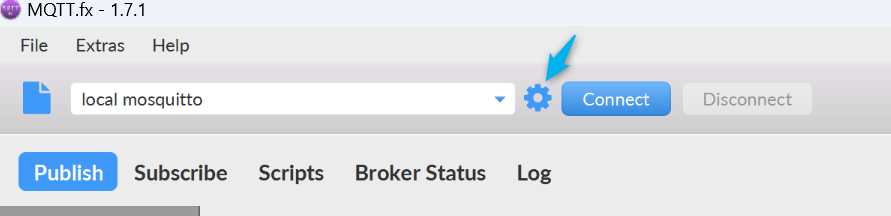

  -> Lancez MQTTFX :

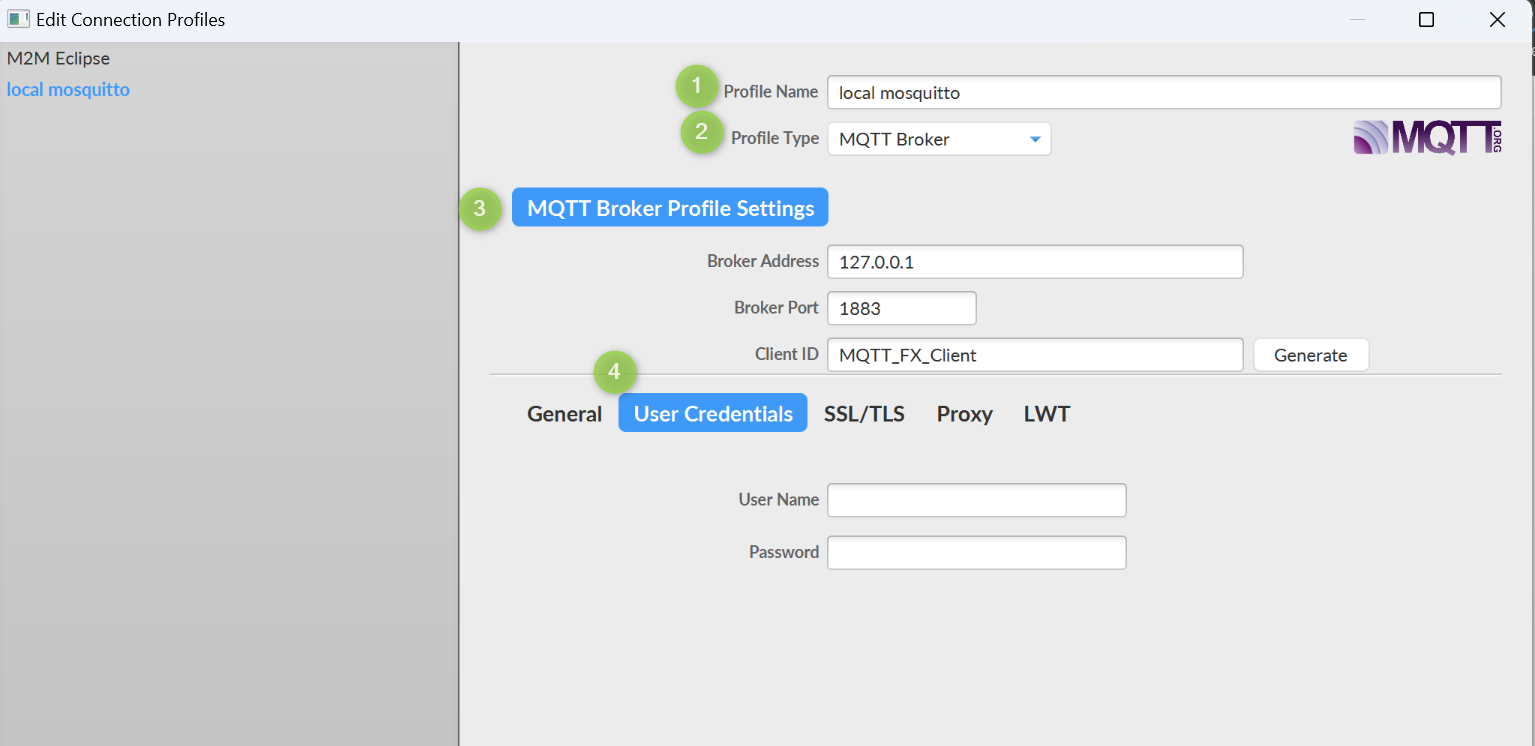

  Créez ensuite votre nouveau profil (client MQTT)





  1. Changez le nom de votre profil
  2. Sélectionnez "MQTT Broker" dans le type de profil
  3. Remplissez les informations avec la configuration de votre broker.
  4. Si l'authentification de votre broker MQTT nécessite une « Authentification de base », passez à l'onglet Informations d'identification de l'utilisateur et remplissez le nom d'utilisateur/mot de passe.

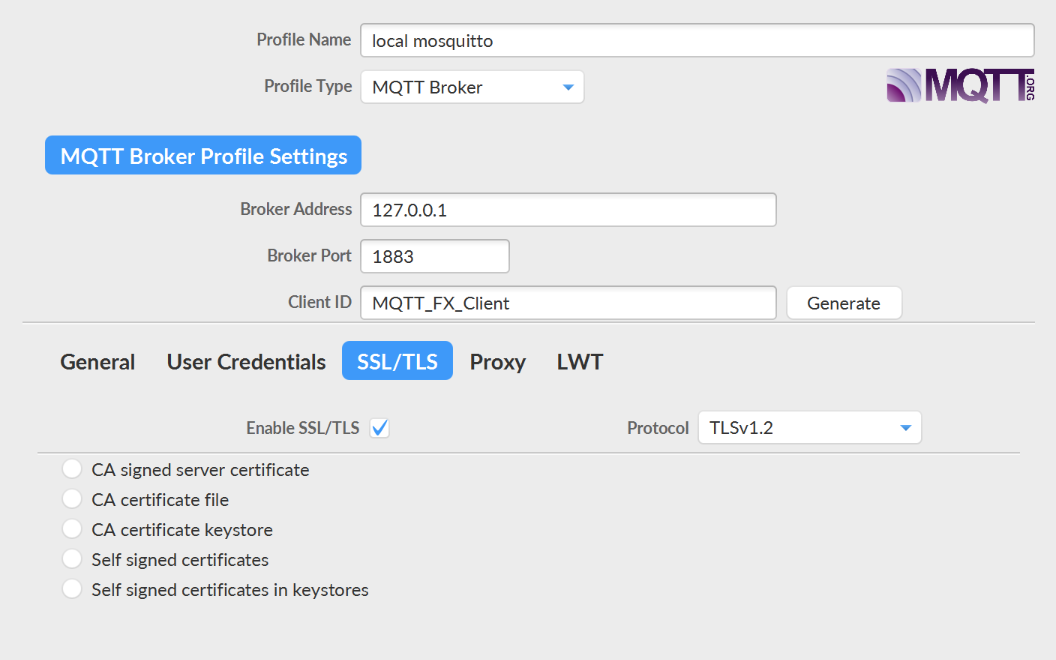

  -> Si votre broker MQTT nécessite une connexion sécurisée TLS, cliquez sur SSL/TLS.



  INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ DANS MQTT SSL/TLS : Le port par défaut pour la connexion MQTT TLS est : 8883 Cela implique une connexion utilisant des certificats. Les certificats sont des fichiers de sécurité qui vous permettent de vous authentifier auprès de votre broker. Si vous utilisez une authentification sécurisée TLS, assurez-vous d'avoir chargé votre certificat CA dans l'onglet SSL/TLS pour MQTTFX (voir ci-dessous) et de l'avoir également chargé dans la Box lors de votre premier test.



  COMMUNICATION SSL/TLS :

  (1) -> Activer SSL/TLS
  Choisissez le certificat que vous souhaitez utiliser :



  CONSEILS Il peut arriver que votre broker n'utilise pas un certificat CA personnalisé mais un certificat public. Dans ce cas, vous devrez quand même les charger dans la Box. Parce que nous ne les stockons pas par défaut. À l'aide de MQTTFx, si vous avez uniquement coché la case SSL/TLS sans spécifier le certificat CA, il chargera automatiquement le certificat public (car votre ordinateur portable y a accès automatiquement).



  Si vous rencontrez un problème, n'hésitez pas à nous contacter : Support Wattsense

  Afficher plus
