Comment créer une table de routage personnalisée ?

Cet article explique comment créer une table de routage personnalisée.

Comme tout autre appareil connecté à Internet, la Box Wattsense est livrée avec sa table de routage. La table de routage aidera à identifier où envoyer les données à un destinataire en fonction de son adresse IP.

Notre Box peut se connecter à Internet de 2 manières différentes :

• Via l'une des deux interfaces Ethernet
• Grâce à son modem GSM

La connexion avec le modem GSM doit être permanente, afin de permettre une communication directe entre les serveurs Wattsense et votre Box.

Par exemple: Il est nécessaire d'envoyer une nouvelle configuration à la Box ou de bénéficier d'une nouvelle mise à jour du firmware.

Routage par défaut

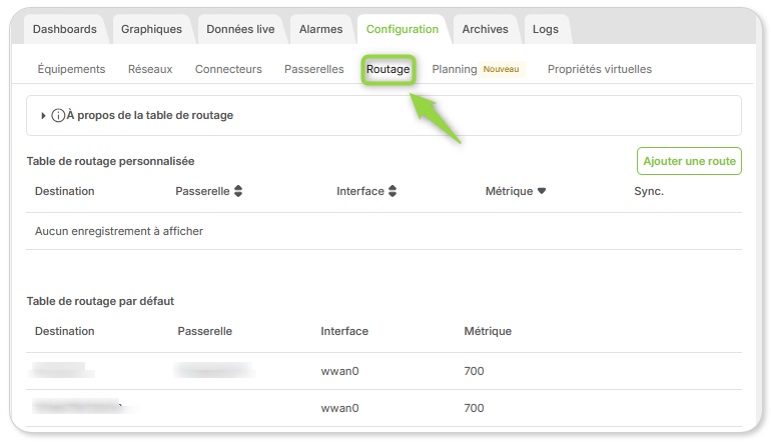

Un routage par défaut est configuré à cet effet dans votre Box pour rediriger tout trafic IP vers le serveur Wattsense (Onglet Configuration / Routage)

Table de routage par défaut (wwan0 représente le modem GSM)

Si un réseau IP est ajouté, le routage par défaut est mis à jour pour refléter la nouvelle connexion.

Configuration de l'interface eth2 ici pour une passerelle MQTT

Table de routage par défaut mise à jour pour refléter la configuration de l'interface eth2

Routage personnalisé

Dans certains cas spécifiques, vous devrez modifier la table de routage de la Box pour spécifier votre propre routage. Le cas que nous connaissons le mieux est le suivant :

Dans cet exemple, nous avons deux sous-réseaux dans le bâtiment : le réseau local et le réseau étendu. Si les données doivent transiter entre le réseau local, où se trouve la Box Wattsense, et le réseau étendu grâce au routeur, alors la table de routage doit être modifiée dans la configuration de la Box. Sinon, les données passeront automatiquement par l'interface GSM et n'atteindront jamais le réseau étendu.

Étude de cas

Sans routage manuel :

La Box peut se connecter à D1 et D2 car ils sont dans le même réseau. En ce qui concerne le réseau local, tout le trafic sera acheminé via Ethernet.

Si vous essayez de vous connecter à D3 et D4 (réseau étendu), la Box vérifiera s'ils sont accessibles dans le réseau local, car ce n'est pas le cas, cela ne fonctionnera pas et tout le trafic sera acheminé dans le Cloud (en utilisant le GSM).

Avec un routage manuel correct :

Vous pourrez vous connecter à D1/D2/D3 et D4 car le trafic vers le réseau étendu sera correctement accessible/routé.

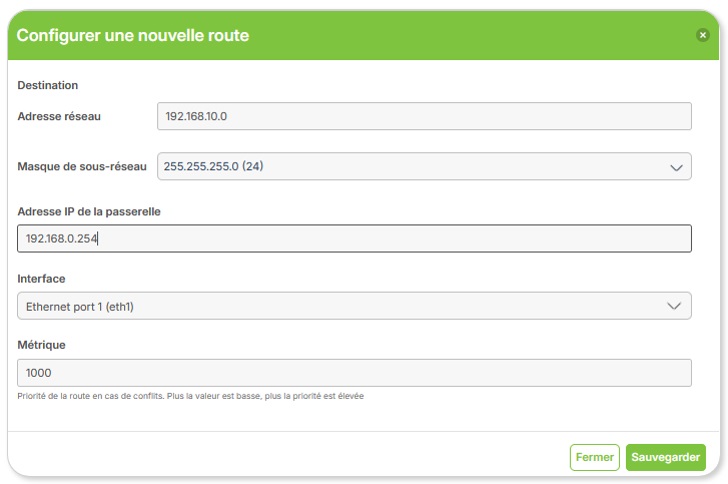

Ajout d'un nouveau routage

Si vous avez besoin d'aide ou de toute autre information concernant la configuration de la table de routage, n'hésitez pas à nous contacter ici.
