Console utilisateur

Cet article concerne l'état de communication des équipements dans la console.

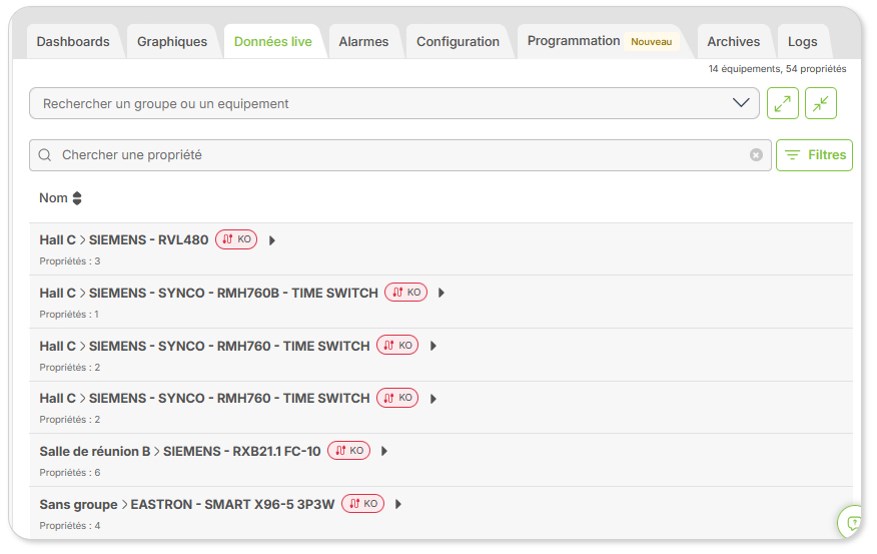

Dans l'onglet Configuration de la console (ou Données Live), vous pouvez consulter l'icône d'état de connexion pour chaque ligne d'équipements. Cela indique si la communication est établie entre la Box et l'équipement, ainsi que la qualité du signal, le cas échéant.

Équipements sans fil (protocole LoRaWAN)

L'icône affichée dépend de l'état de la communication entre la Box Wattsense et le capteur. Le schéma suivant illustre le processus :

Pour les Bridges : seuls deux statuts sont affichés (En attente d'appairage et Appairé). En effet, les autres indicateurs ne sont pas disponibles.



En détail :

	Nouvel équipement ajouté

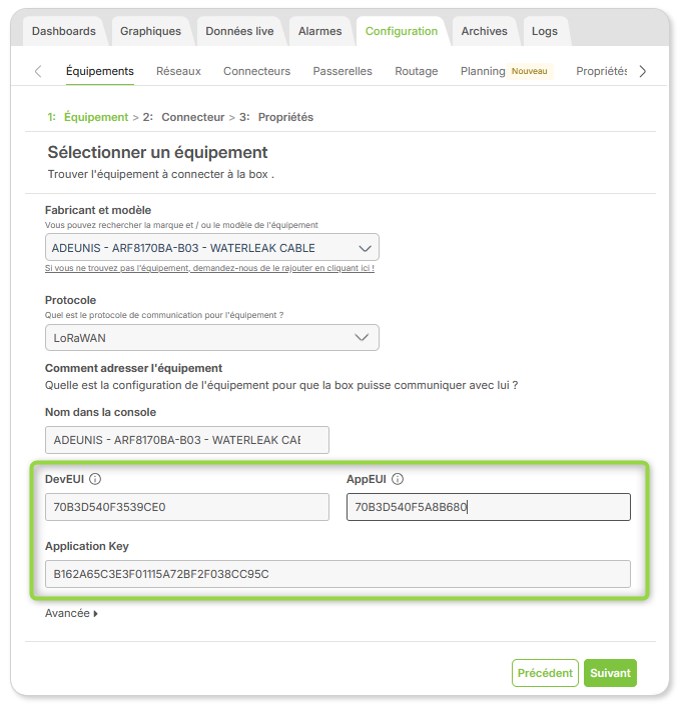

	Configuration modifiée : au moins une clé a été modifiée(DevEUI, AppEUI or AppKey)

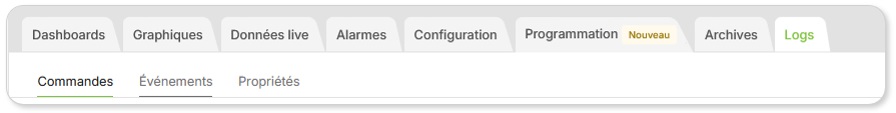

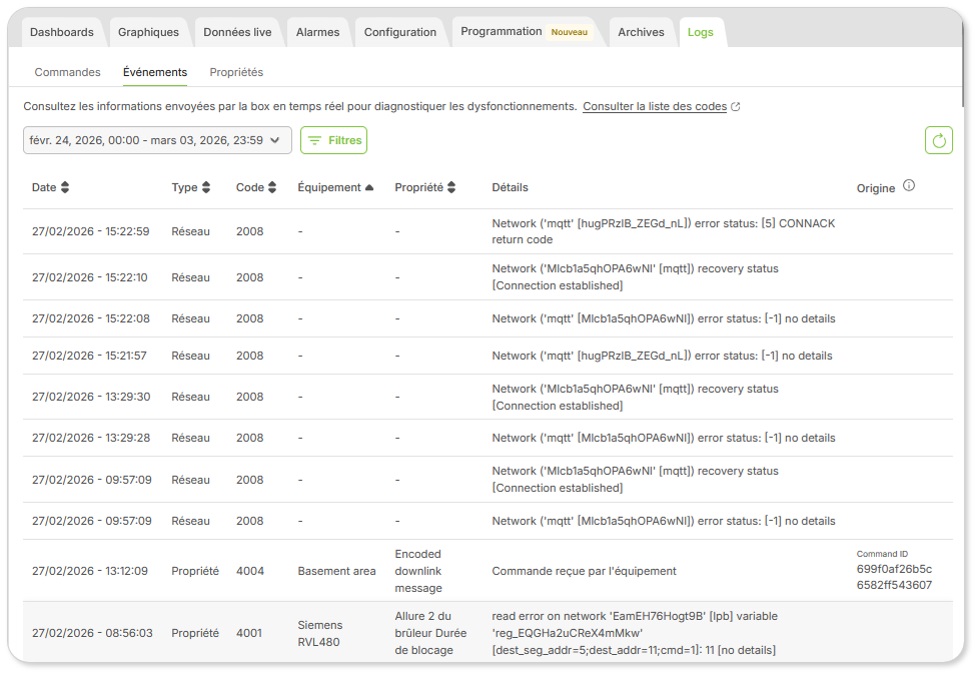

	Le processus d'appairage est réussi (événement 5002 dans la page de logs)
	Au moins 1 point de données reçu (système ou non)
	Aucune donnée reçue au cours des 12 dernières heures

Vous pouvez survoler les boutons d'état avec la souris pour afficher des informations détaillées sur la dernière communication.
Par exemple :



Qualité du signal

Une icône de qualité du signal apparaît à côté de l'état de la connexion :

Qualité globale du signal

Cet indicateur est l'un des suivants :

• Bon signal
• Signal moyen
• Signal faible

Ce critère ne peut être calculé que si les trois propriétés suivantes sont sélectionnées pour le capteur :

•  Rapport signal/bruit (SNR)
• Indicateur d'intensité du signal reçu (RSSI)
• Facteur d'étalement (SF)

Le schéma suivant illustre la façon de déterminer la qualité du signal :



Exemple :

Si un capteur envoie les valeurs à la Box : (RSSI = -122 SNR = 7 SF = 10) La qualité du signal est moyenne, nous comparons les deux résultats (RSSI et SNR) et affichons le plus mauvais.	Si un capteur envoie les valeurs à la Box : (RSSI = -112 SNR = 7 SF = 10) Les deux indicateurs sont dans la zone verte, le signal est bon.

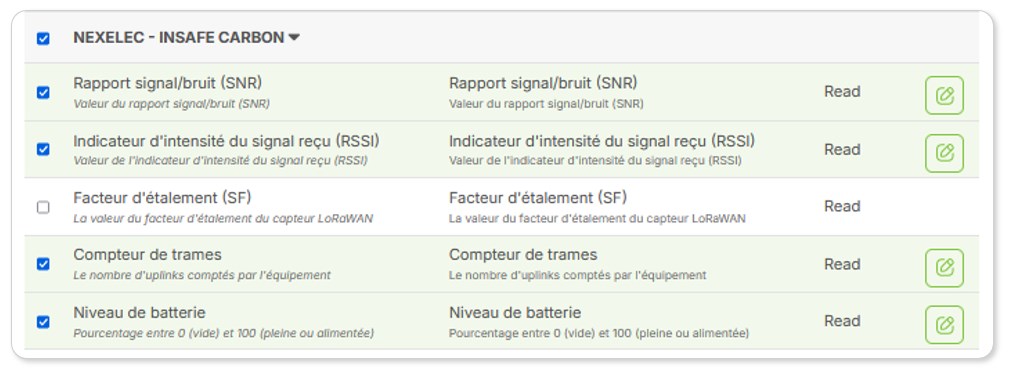

Autres propriétés

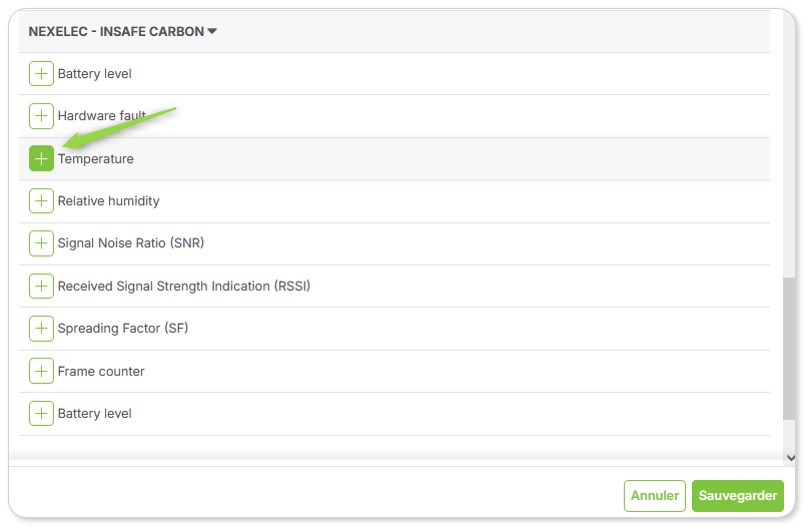

Si les options SNR, RSSI et SF ne sont pas toutes sélectionnées, nous affichons l'une d'elles à la place du signal de qualité global. Par exemple :



Equipements cablés

Pour les autres protocoles (Modbus, KNX, LPB, BACnet, etc.), l'approche est légèrement différente : les données sont transmises de l'appareil à la Box suite à une requête de cette dernière.

 Tant qu'aucune requête n'a été envoyée à l'équipement, l'état de la connexion est inconnu (-).

Dès que des données sont échangées entre l'équipement et la Box, l'état peut être OK ou NOK, selon que le nombre de points de données attendus correspond aux requêtes. Un indicateur statistique est calculé pour indiquer si la connexion est considérée comme OK : si, en une heure, 70 % des points de données demandés sont reçus, l'état est OK.



Pour les Bridges : seul (-) est affiché.

Si vous avez besoin de plus d'informations, n'hésitez pas à nous contacter : Support Wattsense

Introduction

Cette fonctionnalité vous permet de créer des scénarios d'automatisation (définir des points de consigne en fonction de plusieurs facteurs), via une interface intuitive. Disponible pour Tower et Bridge, elle permet de créer des chaînes d'instructions simples avec des déclencheurs qui initient des actions.

Voici deux exemples qui peuvent être mis en œuvre avec ce module :

Dans l'exemple ci-dessus (dans le bloc ALORS), il est également possible de modifier la valeur de consigne d'une propriété plutôt qu'un créneau horaire. La seule condition est que cette propriété soit contrôlé par le programme horaire.

Description d'un scénario d'automatisation

Le scénario est construit avec des blocs d'instructions et des opérandes :

• Les conditions peuvent être basées sur la valeur d'une propriété et/ou sur le type de créneau actuel défini par un calendrier.
• La temporisation attend que les conditions se répètent. Elle est basée sur deux paramètres : le nombre de fois que les conditions doivent être remplies et la période pendant laquelle elles doivent l'être. Exemple : attendre que les conditions se répètent deux fois pendant 30 minutes.
• Enfin, lorsque les conditions sont remplies, des actions sont déclenchées. Une action peut être l'attribution de nouveaux points de consigne de propriétés ou le remplacement du créneau actuel dans le calendrier.

Comment créer un scénario d'automatisation dans la console ?

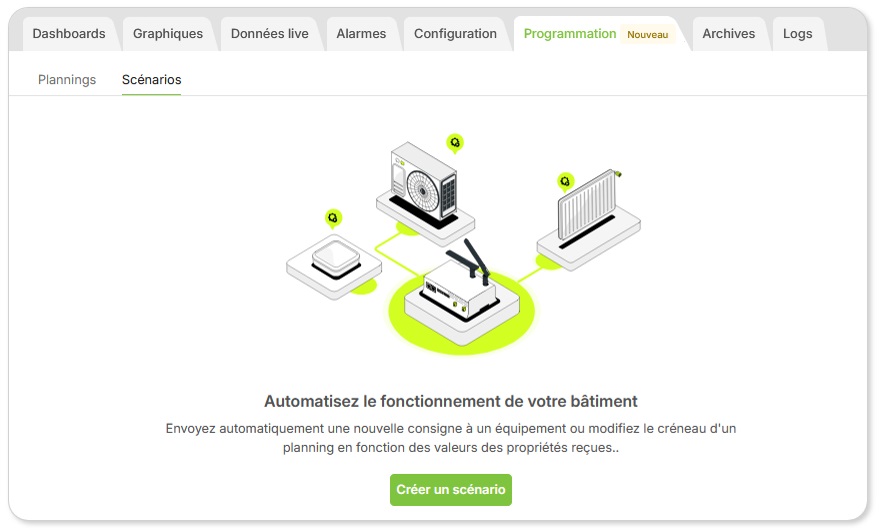

Allez dans l'onglet Programme / Automatisations, cliquez sur le bouton "Ajouter une automatisation".

BLOC "SI" (Ajouter une Condition)

Vous pouvez ajouter des conditions dans le cadre du bloc SI. Les conditions peuvent être

• Valeur d'une propriété :

Une seule propriété peut être sélectionnée sur cette page. Vous pouvez spécifier la condition sous laquelle la valeur de la propriété doit être satisfaite à l'aide d'une formule utilisant les opérateurs suivants : (Est égal à ; N'est pas égal à ; Est supérieur à ; Est supérieur ou égal à ; Est inférieur à ; Est inférieur ou égal à). Vous pouvez également afficher les valeurs récentes de la propriété sélectionnée.

Vous pouvez ajouter plusieurs conditions dans le bloc SI. Dans ce cas, choisissez l'opérande entre les conditions :

• Toutes les conditions ci-dessous sont remplies (« et »)
• Au moins une des conditions ci-dessous est remplie (« ou »)

• Un programme horaire :

Si un programme horaire est sélectionné dans le BLOC SI, ce programme horaire peut être la cible du scénario.

Sélectionnez le programme horaire, puis le type de créneau.

BLOC "PENDANT" (Défini la temporisation)

Vous pouvez ajouter une temporisation afin que le scénario attende que les conditions se répètent.

La temporisation est basée sur deux paramètres :

1. Le nombre de fois que les conditions doivent être remplies
2. La durée pendant laquelle elles doivent se produire.

Exemple : attendre que les conditions se répètent deux fois en l'espace de 30 minutes.

Lorsqu'une condition est remplie, un compteur d'occurrences démarre à 1. Chaque fois que la condition est à nouveau remplie, le compteur est incrémenté de 1.
Si les conditions ne sont pas remplies, le compteur est décrémenté de 1. Il ne descendra jamais en dessous de 0.
Le compteur a une durée de vie définie par l'utilisateur.
Si le compteur atteint le seuil défini par l'utilisateur avant la fin de la période, le scénario exécute l'action.
Dans le cas contraire, le compteur revient à 0.

Exemple : La minuterie exige 3 occurrences en 30 minutes avec une valeur de propriété de 1 :

BLOC "ALORS" (Ajout d'une action)

Vous pouvez dresser la liste des actions qui se déclenchent si les conditions sont remplies dans le bloc ALORS. Les actions peuvent cibler :

• Les propriétés

Cliquez sur le bouton « Modifier la valeur d'une propriété », puis cliquez sur les propriétés que vous souhaitez cibler :

La même valeur sera envoyée à toutes les propriétés sélectionnées. Pour écrire une valeur différente par propriété, créez plusieurs actions.

Si un programme horaire, non sélectionné dans le bloc SI, contrôle déjà une propriété que vous avez choisie, vous ne pouvez pas sélectionner cette propriété. Notre produit encourage l'utilisation de plannings pour répondre à 80% des cas d'utilisation. Les cas restants peuvent être traités à l'aide de scénarios.

• Programme Horaire

Si un programme horaire a été sélectionné dans le bloc SI, ce programme horaire peut être la cible du scénario. Vous pouvez sélectionner le type de créneau que le programme horaire doit appliquer.

Vous ne pouvez pas sélectionner un programme horaire non utilisé dans le bloc SI

BLOC "Si les conditions ne sont plus réunies"

Vous pouvez faire en sorte que les choses reviennent à la normale dans le bloc "Si les conditions ne sont plus réunies". On parle alors de « retour à la normale ».
Le scénario de retour à la normale est l'équivalent du scénario SINON/SINON SI avec ses blocs SI, ALORS et PENDANT.
Toutefois, le scénario jumeau de retour à la normale ne s'exécute que si le scénario original a été exécuté (et que ses actions ont été déclenchées).
Le bloc SI du scénario de retour à la normale réutilise les mêmes conditions que le scénario original. Vous ne pouvez pas modifier les conditions.

Exemple d'automatisation

Dans l'exemple suivant, nous avons trois pièces avec des actionneurs de chauffage. Les températures dans les pièces sont contrôlées par un programmateur (20°C si la pièce est occupée, 15°C sinon). Comme un détecteur de présence est disponible dans la pièce B, nous pouvons ajouter un scénario : si aucune présence n'est détectée dans la pièce B, la température doit être réglée à 14°C. Cette règle remplacera le comportement par défaut du programme horaire.

Si le scénario avait dit « SI aucune présence n'est détectée dans la salle B, ALORS changez l'horaire en “inoccupé” », les salles A et C auraient été affectées, ce qui n'est pas le comportement souhaité dans ce cas.

Si vous avez besoin d'informations supplémentaires, n'hésitez pas à nous contacter ici.

Cet article explique comment ajouter votre propre équipement Modbus dans la console Wattsense.

Si vous souhaitez ajouter un équipement Modbus à la console, vous pouvez d'abord vérifier si votre équipement est déjà disponible dans la bibliothèque officielle : Librairie d'équipements décodés.

Si ce n'est pas le cas, n'hésitez pas à nous contacter : nous l'ajouterons pour vous.
Cependant, si vous possédez un équipement avec des registres Modbus spécifiques (exemple : automate programmable), vous devrez ajouter toutes les propriétés manuellement dans la console. Si votre équipement possède trop de propriétés, vous pouvez utiliser l'importation en masse via un fichier CSV.

Comment procéder ?

Équipement (Description et protocole de communication)

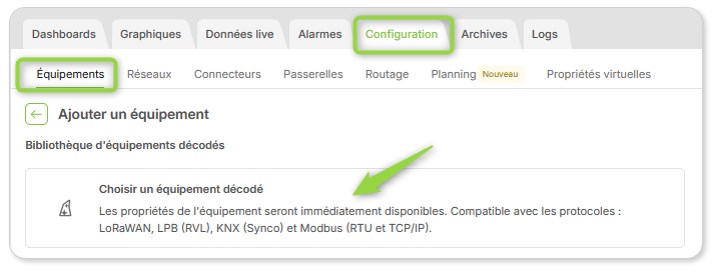

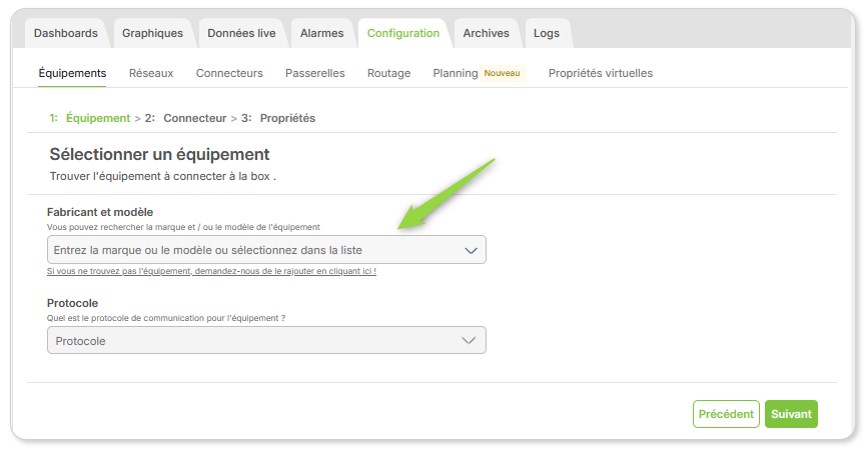

Dans la console Wattsense, accédez à l'onglet Configuration / Équipement / Ajouter un équipement

Sur la page suivante, choisir l'option Mode avancé :

Donnez un nom et une description de l'équipement. Précisez le protocole Modbus (RTU ou IP).

Modbus RTU : Sélectionnez Modbus RTU si l'équipement est connecté à la Box via un câble série (RS 485).	Modbus IP : Sélectionnez Modbus IP si l'équipement est connecté via un câble Ethernet.

Afin d'établir une communication entre la box et votre équipement, vous devrez renseigner les paramètres suivants :

Où trouver ces paramètres ?
Vous pouvez consulter la documentation du fabricant et/ou la configuration de l'équipement, si disponible.

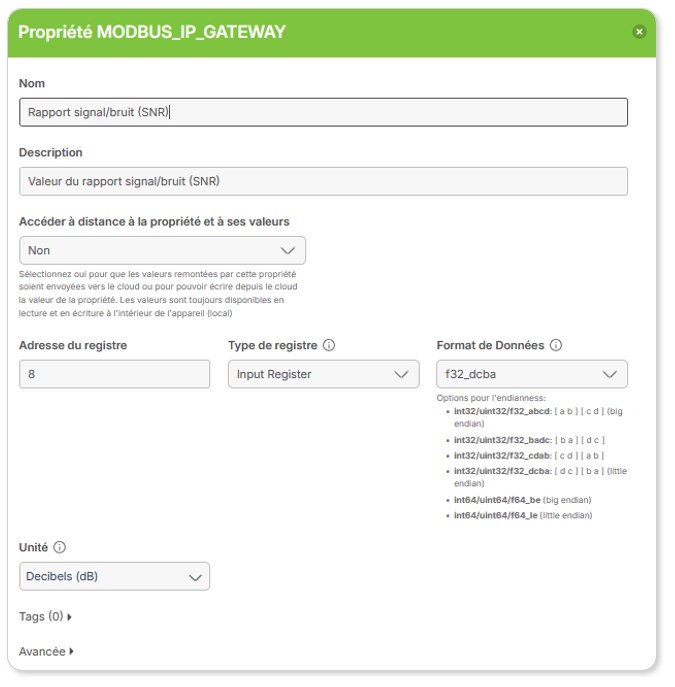

Équipement (propriétés)

Une fois les paramètres du protocole configurés, vous devrez renseigner les descriptions des propriétés.

À ce stade, vous pouvez ajouter les propriétés une par une à l'aide du bouton « Ajouter une propriété », ou les importer via un fichier CSV, ce qui est plus rapide, surtout si vous possédez de nombreuses propriétés.

Vous devrez obtenir la liste des registres (table d'échange). (Source : documentation du fabricant ou de l'administrateur de l'équipement dans le cas d'un appareil programmable.)

En général, la table des registres Modbus se présente comme suit :

Dans cet exemple, les adresses des registres figurent dans la première colonne.
La colonne R/W indique si la propriété est accessible en lecture/écriture (Read/Write)
Une autre information très importante est présente dans l'en-tête du document : tous les registres sont des entiers signés sur 16 bits (Signed integer, Holding registers).

Voici un autre exemple :

Dans cet exemple, les adresses des registres se trouvent dans les première et deuxième colonnes (50512 en décimal = C550 en hexadécimal).
Nombre de mots : indique le nombre de registres 16 bits = 2 x 16 = 32 bits (ici affecté à U32 = entier non signé 32).
V/100 : une mise à l'échelle de 1/100 doit être appliquée à la valeur brute. (mise à l'échelle A = 0,01)

Format de fichier pour l'importation groupée dans la console Wattsense

Une fois toutes les descriptions de registre collectées, vous pouvez préparer le fichier CSV.
Téléchargez le modèle depuis l'interface :

Le contenu de ce fichier est le suivant :

Comment le remplir ?

(*) convention de nommage

u = unsigned     f = float

Big endian (be) = ABCD       little endian = DCBA       Mid Little endian = CDAB

Veuillez noter que les objets Modbus (types de registres) disposent des fonctionnalités d'accès suivantes :
• Coil (lecture-écriture)
• Discrete Input (lecture seule)
• Input register (lecture seule)
• Holding register (lecture-écriture)

Par conséquent, la combinaison (type d'accès / fonction / fonction secondaire) doit être l'une des suivantes :

Le fichier CSV a le format suivant : Séparateur de champs = , ou ; Utilisez le point (0.01) comme séparateur pour les nombres décimaux (car , est utilisé comme séparateur de champs). Format UTF8 (pour les caractères accentués) Ne modifiez pas les colonnes de noms d'en-tête. Elles doivent être identiques au modèle, sinon le fichier CSV ne sera pas importé et un message d'erreur s'affichera.

Voici le contenu csv du premier exemple ci-dessus :

Importation de fichiers

Une fois enregistré, vous pouvez importer le fichier CSV dans la console Wattsense :

Cliquez sur le bouton Créer des propriétés pour valider.

Enregistrez ensuite les modifications pour envoyer la configuration à la Box.

Pour toute information complémentaire, veuillez nous contacter : Assistance Wattsense

Cet article détaille les fonctionnalités du module de planification.

Informations générales

Une fonctionnalité majeure est désormais disponible sur la console Wattsense grâce à la nouvelle gamme Control (Tower Control et Bridge Control). Cette fonctionnalité permet la programmation horaire hebdomadaire et offre la possibilité de définir le planning d'occupation de votre bâtiment.

Voici un exemple de scénario simple et facilement programmable : différentes consignes sont attribuées en fonction de l'occupation de la pièce :

Bien entendu, le module Wattsense permet de créer des configurations beaucoup plus complexes, avec davantage de créneaux et de types de créneaux, associés à toutes sortes de propriétés modifiables (consignes).

Pour plus d'informations, consultez les liens suivants :

• En savoir plus sur la gamme Wattsense Control
• Consultez notre page produit pour plus d'informations sur les fonctionnalités et les tarifs.

Sans la licence control, vous pourrez accéder à la création de plannings mais vous ne pourrez pas leur associer de propriétés ni donc spécifier de valeurs de consigne.

Comment programmer un planning ?

Dans la console Wattsense, vous pouvez accéder aux plannings via le menu Configuration / Planning si vous n'avez pas la licence Control.

Si vous avez une licence Control, allez dans l'onglet Programmation / Plannings

Cliquer sur le bouton Créer un planning.

Paramètres généraux

Tout d'abord, remplissez les champs Nom et Description du planning. Sélectionnez ensuite le fuseau horaire de la Box. Ce point est important car le planning sera exécuté selon l'heure locale définie dans la Box. Une notification apparaît si le fuseau horaire indiqué dans le champ ci-dessus ne correspond pas au fuseau horaire interne de la Box.

Paramètres des plages horaires

Il s'agit maintenant de spécifier comment la valeur des propriétés de l'équipement sera définie en fonction du jour et de l'heure.
La première étape consiste à définir des périodes d'« état » (par exemple, un bâtiment est occupé ou non).
Pour compléter ce tableau de programmation, un calendrier hebdomadaire complet s'affiche :

Cliquez sur la zone du jour (ex lundi) pour définir l'horaire :

Sélectionnez le créneau horaire (de début à fin) et précisez son type. Vous pouvez ajouter plusieurs créneaux à une journée (en cliquant sur le bouton + en fin de ligne).

Les types eux-mêmes peuvent également être personnalisés (cliquez sur le bouton « Occupé » dans cet exemple)

Vous pouvez personnaliser les étiquettes de type ainsi que les couleurs associées.

Une fois que vous avez défini les créneaux pour une journée, vous pouvez les dupliquer sur d'autres jours en utilisant le bouton copier :

Vous devez également spécifier le type d’état par défaut qui sera appliqué en dehors des créneaux spécifiés.

Si vous avez un créneau horaire vide, le créneau par défaut fonctionnera. Si vous ne souhaitez pas que le type de créneau par défaut fonctionne, vous devrez remplir tous les créneaux. Les créneaux sont spécifiques à chaque jour. Un créneau ne peut pas commencer le lundi et se terminer le mardi. Vous devrez avoir deux créneaux : le premier jusqu'à la fin de la journée du lundi et le second commençant le mardi à minuit.

Cliquez ensuite sur le bouton suivant pour accéder à la configuration des propriétés et des consignes.

Paramètres des exceptions

En plus du calendrier classique, vous pouvez ajouter des exceptions, par exemple des jours fériés ou tout autre événement exceptionnel.

Pour ajouter une exception, cliquez sur le bouton « Ajouter une exception » et renseignez les paramètres :

Vous pouvez spécifier un créneau unique : il sera appliqué pendant toute la période d'exception. Vous pouvez également spécifier plusieurs créneaux pour la même période.

Veuillez noter que les exceptions sont communes à tous les plannings de votre box. Vous n'avez donc pas besoin de recréer les configurations d'exception pour chaque planning ; vous pouvez réutiliser un modèle existant. Toutes les exceptions sont répertoriées dans l'écran ci-dessous. Il vous suffit donc de sélectionner le planning d'exceptions souhaité. Il sera appliqué à votre planning actuel.

Paramètres des propriétés

L'étape suivante consiste à associer les valeurs des propriétés au type de plage horaire. Cliquez sur « Sélectionner les propriétés » :

La page suivante présente tous les équipements connectés à la box.

1) Filtrez par nom d'appareil.
2) Filtrez par nom de propriété.

Sélectionnez ensuite les propriétés qui seront modifiées selon le planning (Seules les propriétés accessibles en écriture sont affichées dans cette liste).

La dernière étape consiste à définir les valeurs de ces propriétés pour chaque créneau. Les types de créneau sont affichés dans l'en-tête du tableau :

Si vous souhaitez envoyer un downlink vers un capteur Lorawan non pris en charge par la fonctionnalité Easy Downlink, veuillez utiliser la propriété « Encoded Downlink message » et rechercher le payload hexadécimal à envoyer. Si vous définissez des données qui ne correspondent pas à un type de données BACnet, par exemple (écriture d'une valeur analogique sur une valeur multi-états ou binaire), une erreur s'affichera lors de l'écriture de la valeur. Elle devrait apparaître sous « Journaux/Événements ».

Vous pouvez également préciser la période d'application pour chaque consigne : cliquez sur le libellé « Toute l'année » si vous souhaitez modifier les paramètres par défaut :

puis choisissez « Période spécifique » et cliquez sur « Sélectionner la plage de dates »

Pour sélectionner une période dans le formulaire de calendrier, cliquez d'abord sur le premier jour, puis appuyez sur Maj+clic sur le dernier jour de la période.

Une petite fonctionnalité d'édition en masse est également disponible pour modifier plusieurs consignes simultanément : sélectionnez les propriétés via leurs cases à cocher (1) et cliquez sur le bouton d'action / Modifier les valeurs de consigne (2)

Une fois les champs remplis, vous pouvez enregistrer le planning :

et l'envoyer dans la Box :

Si vous mettez à jour un planning existant et envoyez la configuration, un service redémarrera, ce qui réécrira la valeur à ce moment précis.

La page principale répertorie tous les plannings existants et leurs états :

Depuis cette page, vous pouvez activer le planning (bouton « Activer »), modifier le calendrier et ses propriétés, mais aussi dupliquer le planning.

Le planning peut également être visualisé au format calendrier (bouton « Vue Calendrier »).

Si la box démarre au milieu d'un créneau (par exemple lundi 11h00 dans notre exemple), les instructions sont automatiquement envoyées sans attendre le créneau suivant.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

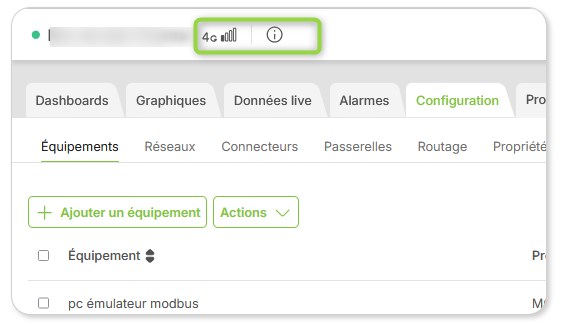

Cet article décrit les différents états / statuts de connexion du Bridge dans le panneau d'en-tête de la console Wattsense.

Les modifications ci-dessous sont introduites en juillet 2025. Cette mise à jour a pour principale conséquence de maintenir une connexion permanente entre un Bridge et les serveurs Wattsense. Il est alors possible de déployer une configuration sans activer la réception de données.

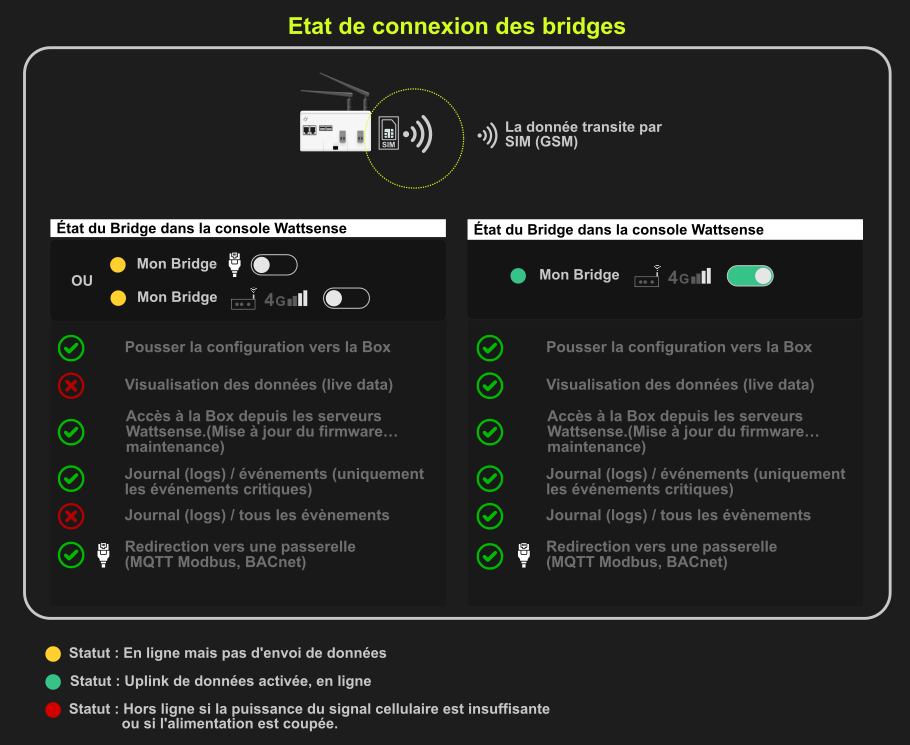

Le schéma suivant montre les fonctions disponibles sur la console en fonction de l'état de connexion du Bridge :

Pour plus d'informations, n'hésitez pas à nous contacter ici.

Cet article explique comment modifier une propriété LoRaWAN de manière simple.

Mise à jour directe d'une propriété LoRaWAN à partir de de l'onglet Données live

Jusqu'à présent, la méthode standard pour mettre à jour une propriété LoRaWAN consistait à envoyer sa nouvelle valeur via un downlink complet (combinaison de raw encoded payload en hexadécimal et de son port associé). (Voir l'article complet sur le sujet).

Une nouvelle fonctionnalité, disponible avec le firmware 6.0.3 APPS, permet d'écrire certaines propriétés sous forme de valeur simple (exemple : 12) au lieu d'un downlink complexe (exemple : 401E20:1). L'encodage est effectué par le logiciel.

Veuillez noter que pour le moment, cette fonctionnalité est disponible à partir de la version 6.0.3 APPS et uniquement pour certains capteurs / propriétés.

La liste des capteurs compatibles avec l'easydownlink est consultable dans notre bibliothèque d'équipements.

Le pictogramme indique que certaines propriétés sont modifiables en easydownlink.

Cliquez sur la carte ci-dessus pour voir le détail des propriétés concernées :

Mise en œuvre dans la console

Exemple pour la propriété  Consigne de Température du capteur Vicki :

Dans l'onglet Configuration de la console Wattsense, la consigne de température apparaît comme une propriété en lecture / écriture :

Pour envoyer une nouvelle valeur de consigne, accédez à la page Données live et cliquez sur le bouton « Définir une valeur ».

et sauvegardez.

La consigne de température doit être dans la plage appropriée (cf. documentation du fabricant)

Mettre à jour une propriété LoRaWAN via une passerelle (BACnet/Modbus/MQTT)

Les propriétés LoRaWAN peuvent également être mises à jour via des passerelles.

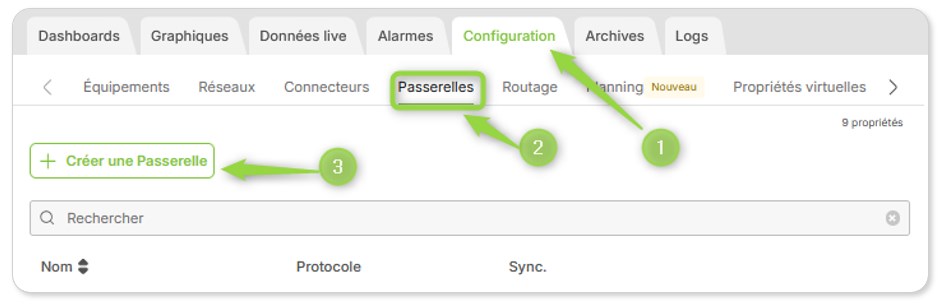

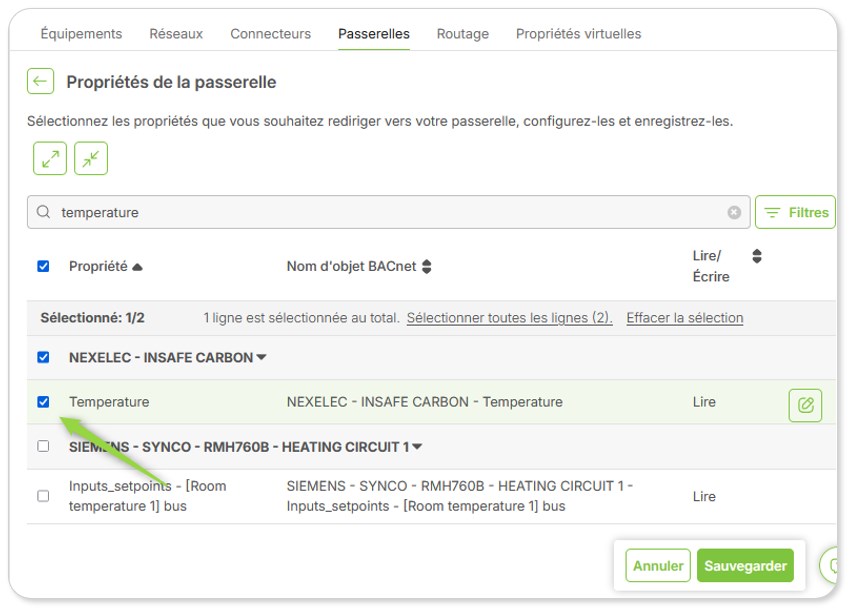

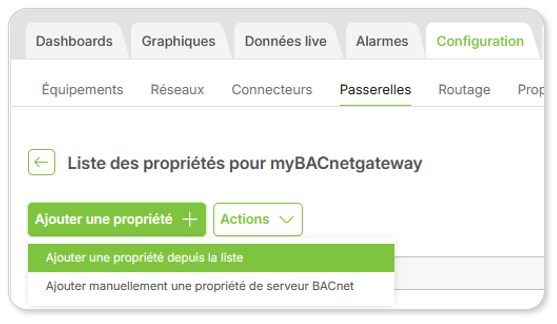

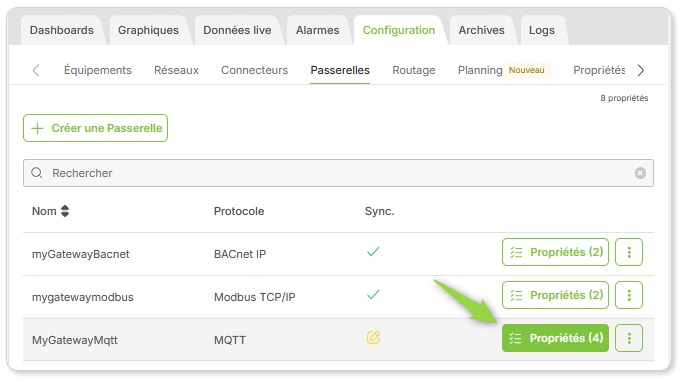

Pour les passerelles BACnet, la procédure complète est expliquée ici : Comment envoyer un downlink depuis un client BACnet ?

Comme pour la fonctionnalité Données live, les propriétés ci-dessus peuvent être écrites ici sous forme de valeur simple (implémentation d'un format entier) au lieu d'un message downlink complet.

Comment procéder avec une configuration existante ?

Si vous possédez déjà l'un de ces capteurs dans votre configuration et souhaitez bénéficier de cette nouvelle fonctionnalité, veuillez contacter le support Wattsense.

Étape suivante

De plus, d'autres capteurs et propriétés seront ajoutés prochainement pour compléter le processus de modification des propriétés LoRaWAN. Si cette nouvelle fonctionnalité vous intéresse, n'hésitez pas à nous faire part de vos suggestions.

Pour toute information, veuillez nous contacter : ici

Cet article explique comment transférer une propriété d'un équipement vers un autre.

Il est possible de rediriger une propriété d'un équipement à un autre même si leurs protocoles respectifs sont différents. Par exemple, une redirection est possible entre un équipement BACnet et un équipement LoRaWAN, ou LoRaWAN vers KNX Synco... Le but de cette fonctionnalité est d'envoyer la valeur d'une propriété vers un autre équipement de votre choix.

Par exemple, un Synco a besoin d'une valeur de température externe mais aucun capteur de température n'y est connecté. Parallèlement, un capteur LoRaWAN avec ces informations est disponible dans la console Wattsense. L'idée est de rediriger la propriété de température vers le registre correspondant du Synco.

Comment procéder ?

Accédez à l'onglet de configuration de la console Wattsense, choisissez l'équipement et la propriété à rediriger. Cliquez ensuite sur le bouton Modifier.

Sur la page des propriétés, cliquez sur le titre "Avancée", puis choisissez la cible équipement/propriété.

Et c'est tout…
Ensuite, dans l'onglet Live Data, un symbole de redirection indique que la propriété de température est transmise.

Vous devrez attendre la prochaine mise à jour de l'équipement source pour vérifier si le processus de rediction est correct. (Surtout si le périphérique source est LoRaWAN, cela peut prendre un certain temps avant que la mise à jour soit visible).

Avant d'essayer de rediriger une propriété vers une autre, veuillez vérifier le format des données. Le processus de redirection réussira si le format des propriétés source et destination est cohérent (float -> float, int16 -> int16, …)

Si vous rencontrez des difficultés avec le module de redirection, n'hésitez pas à contacter le support Wattsense.

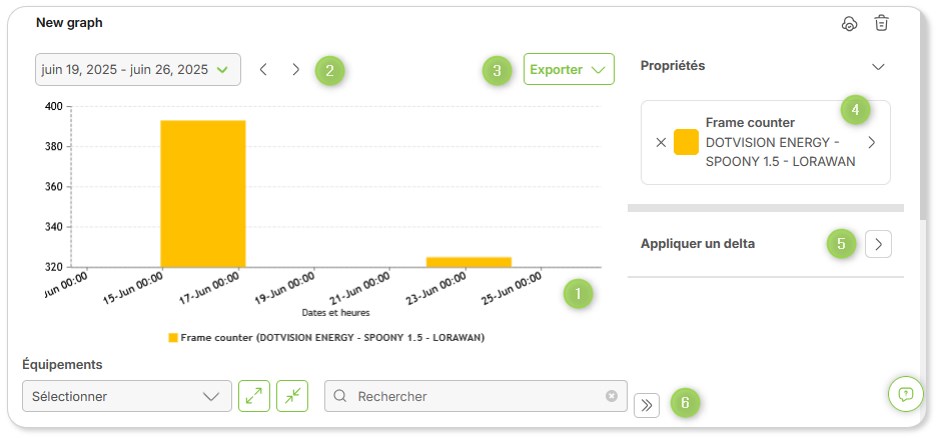

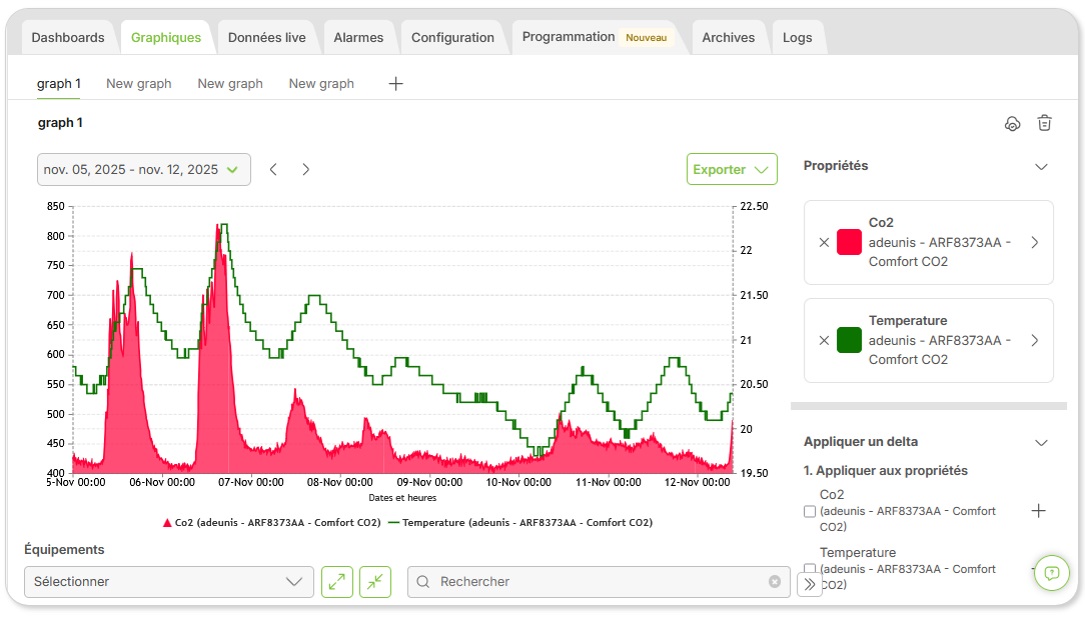

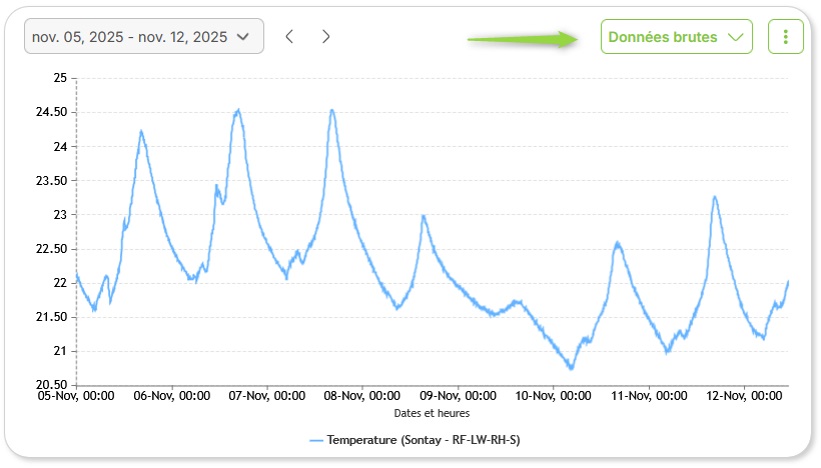

Cet article décrit certaines améliorations qui ont été apportées à la section Graphique de la console pour rendre l'interface plus facile à utiliser.

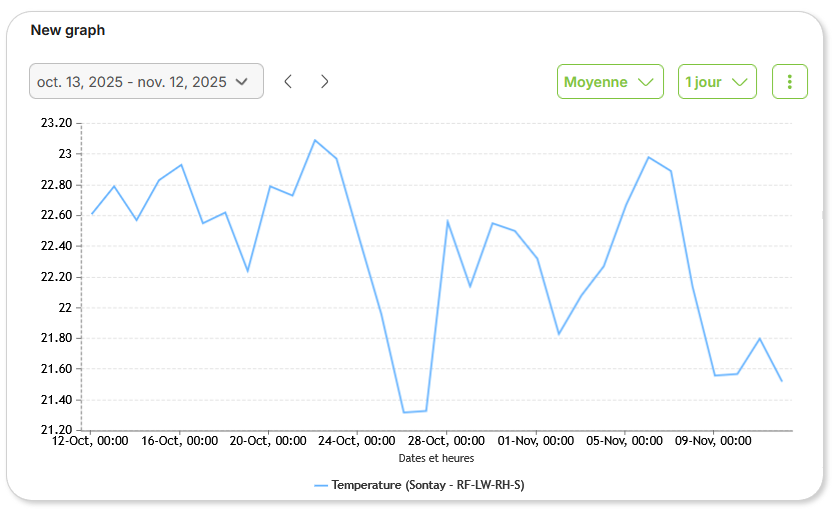

1 – L'abscisse temporelle par défaut passe de 1 à 15 jours pour une meilleure visibilité de l'évolution des indicateurs.

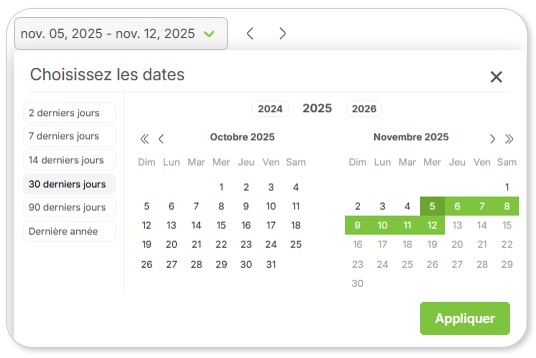

2 – Deux flèches ont été ajoutées pour accéder à la vue de la période suivante ou précédente.

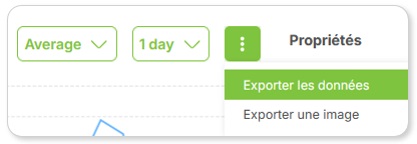

3 – Un raccourci direct vers la fonction d'export a été ajouté sur cette page.
4 – Toutes les propriétés de la courbe sont disponibles depuis la fiche de propriétés.
5 – Une nouvelle fonction de calcul et d'affichage d'intervalles a été ajoutée.
6 – Le panneau de droite contenant tous les attributs du graphique peut être masqué si nécessaire.

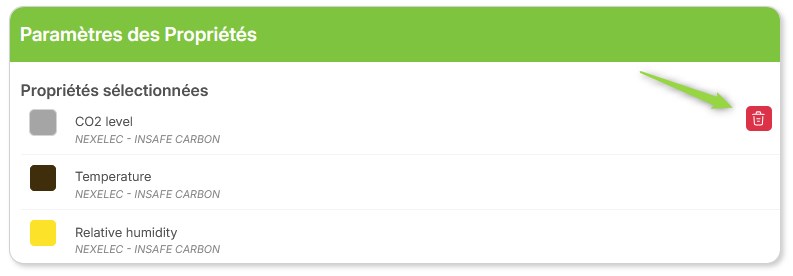

Modifier les propriétés de la courbe

Cliquer sur la fiche de propriétés ouvre une nouvelle fenêtre permettant de modifier les attributs de la courbe correspondante.

ici, vous pouvez modifier :

• Le type de graphique (courbe, paliers, barres)
• L'axe des Y. Vous pouvez lier la courbe à un axe Y gauche ou droit (par exemple, dans le cas de deux courbes sur un même graphique avec des unités différentes)
• Le marqueur de fin du segment de droite tracé sur le graphique

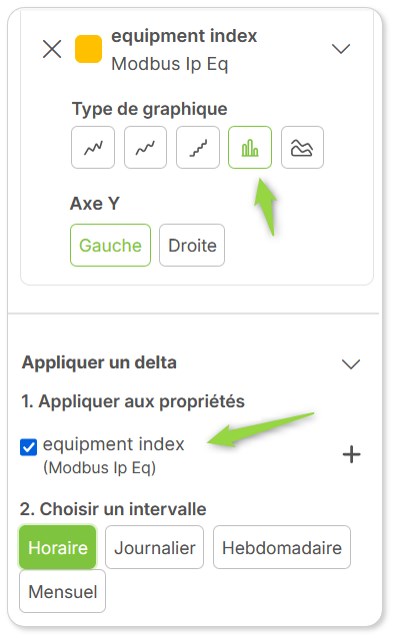

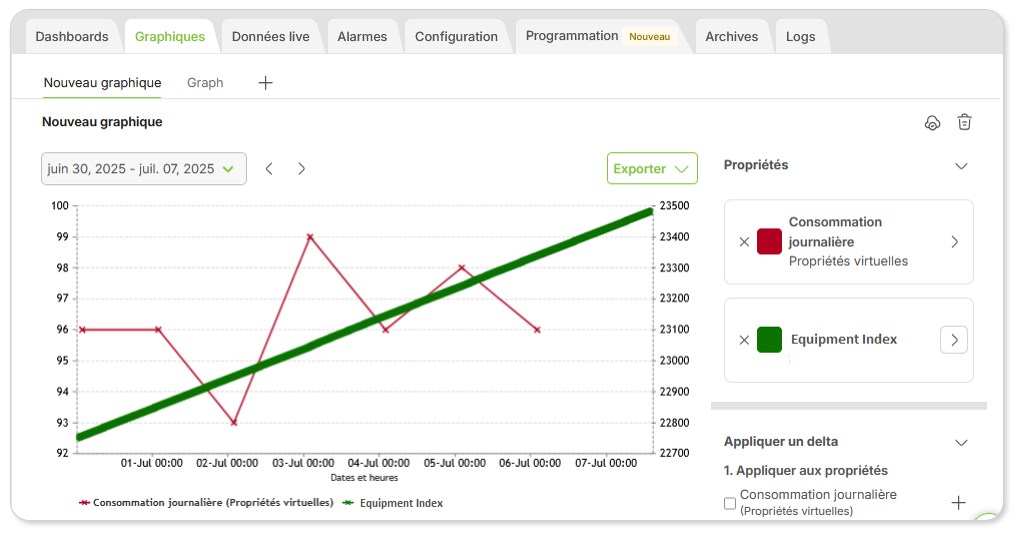

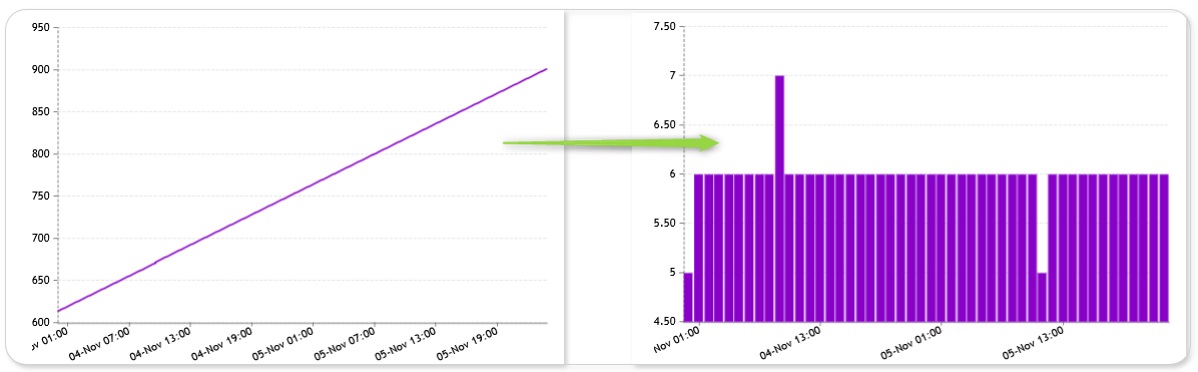

Courbes d'intervalle

Vous pouvez désormais simuler une fonction de mesure en affichant une nouvelle courbe calculée à partir d'une propriété existante. Le mode de calcul est similaire à celui des propriétés virtuelles.

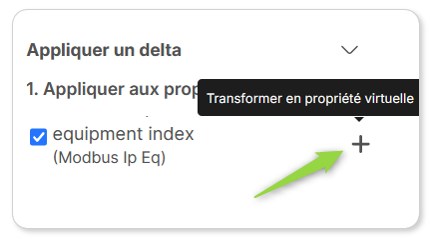

Par exemple, pour afficher l'intervalle d'un index existant, il suffit de choisir la période dans la section Intervalle et de sélectionner la donnée source (propriété d'index).

Créer une propriété virtuelle depuis l'interface graphique

À partir de là, il vous suffit de cliquer sur le bouton « + » pour créer une propriété virtuelle.

Les prochaines étapes sont expliquées dans l’article dédié aux propriétés virtuelles.

Les graphiques permettent de visualiser les valeurs sur 8 mois. La création d'une propriété virtuelle permet d'historiser les valeurs au-delà de 30 jours et ainsi de demander un archivage pour disposer de toutes les valeurs. La création d'une propriété virtuelle permet son utilisation dans les alarmes et les tableaux de bord.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

Cet article décrit les principales améliorations apportées à la section Données live de la console afin d'optimiser l'interface. De nouveaux raccourcis ont été ajoutés sur la page (propriétés, passerelle) pour réduire le temps de recherche et éviter les changements de page multiples.

Banner de l'équipement

Sur la ligne de description de l'équipement, le nombre de propriétés est désormais affiché et un nouveau bouton a été ajouté. Ce bouton est un raccourci vers la page Configuration / Équipement. Vous pouvez ainsi accéder directement à la liste des propriétés depuis cet emplacement.

Filtres

Chaque propriété est accessible en lecture seule ou en lecture/écriture. Nous avons ajouté une fonction de filtrage pour sélectionner les propriétés en fonction de cet attribut.

Une fois le type d'accès sélectionné, la page affiche uniquement les lignes correspondantes. Pour afficher les deux types d'attributs (lecture et lecture-écriture), cliquez simplement sur « Sélectionner ».

Accès rapide aux propriétés

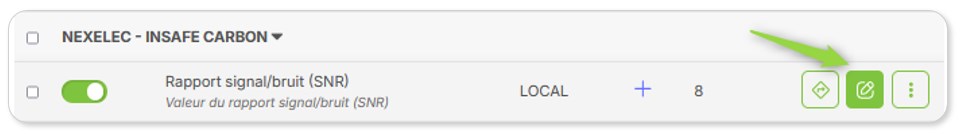

Vous pouvez désormais accéder aux paramètres des propriétés directement depuis la page Données live. Auparavant, il fallait accéder à l'onglet Configuration > Choisir un équipement > Propriétés > Rechercher des propriétés > Modifier. Le nouveau raccourci est disponible sur la ligne de la propriété via le bouton modifier :

Une fois la propriété modifiée, vous devez cocher la case « cocher pour envoyer les modifications à la box après la sauvegarde » pour valider les modifications, puis cliquez sur le bouton Sauvegarder.

Accès rapide aux passerelles

De la même manière, un bouton de passerelle a été ajouté sur la ligne de propriété pour accéder directement à la page des passerelles. Puisqu'une propriété peut être liée à plusieurs passerelles, une liste intermédiaire s'affiche pour vous permettre de choisir la bonne ligne.

Attribuer une valeur à une propriété

Pour toutes les propriétés accessibles en écriture, un pictogramme « télécommande » est disponible.

Cette fonctionnalité vous permet de mettre à jour la valeur d'une propriété.

Créer un graphique directement à partir des données live

Un nouveau bouton « Ajouter un graphique » est disponible. Cette fonctionnalité permet de créer un item dans l'onglet Graphique de la console sans quitter cette page. Il suffit de cliquer sur le bouton « Ajouter aux graphiques ».

Créez un nouveau graphique ou ajoutez la propriété à un graphique existant :

Et le nouvel élément est disponible dans l’onglet Graphique de la console :

Informations complémentaires sur l'horodatage

Outre la dernière valeur du capteur, une fenêtre contextuelle affiche l'avant-dernier horodatage lorsque vous passez la souris dessus. L'affichage des deux derniers horodatages permet aux utilisateurs de capteurs LoRaWAN de déduire la fréquence d'envoi des trames et ainsi de connaître la date de réception de la prochaine valeur.

Interface responsive pour une visualisation mobile

Comme l'application console est souvent utilisée sur les appareils mobiles, l'interface s'adapte désormais à la taille d'affichage du support. Voici un exemple de boutons qui s'affichent différemment par rapport au format paysage d'une application PC classique.

Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Support Wattsense

Les propriétés virtuelles permettent de calculer des indicateurs à partir de propriétés existantes. Cet article explique comment les créer.

Veuillez noter que cette fonctionnalité est actuellement disponible uniquement pour le calcul de la consommation. Elle est réservée aux Towers. Les propriétés virtuelles sont accessibles depuis la console Wattsense et le cloud (elles ne sont pas accessibles depuis la Box elle-même, ce qui signifie qu'elles ne peuvent pas être utilisées/redirigées vers des passerelles).

Par exemple, ce type de propriété peut afficher la consommation horaire, quotidienne, hebdomadaire ou mensuelle d'un bâtiment au lieu de la consommation en temps réel (indice).

La valeur d'une propriété virtuelle est mise à jour dès qu'une nouvelle valeur est reçue pour la propriété sous-jacente. Cela permet de visualiser la consommation actuelle et celle de la période précédente.

Les propriétés virtuelles de consommation peuvent s'appliquer aux données de puissance électrique, de débit d'eau, de débit de gaz, etc.

Elles peuvent être affichées sous forme de graphiques et utilisées pour créer des alarmes.

Mise en oeuvre dans la console

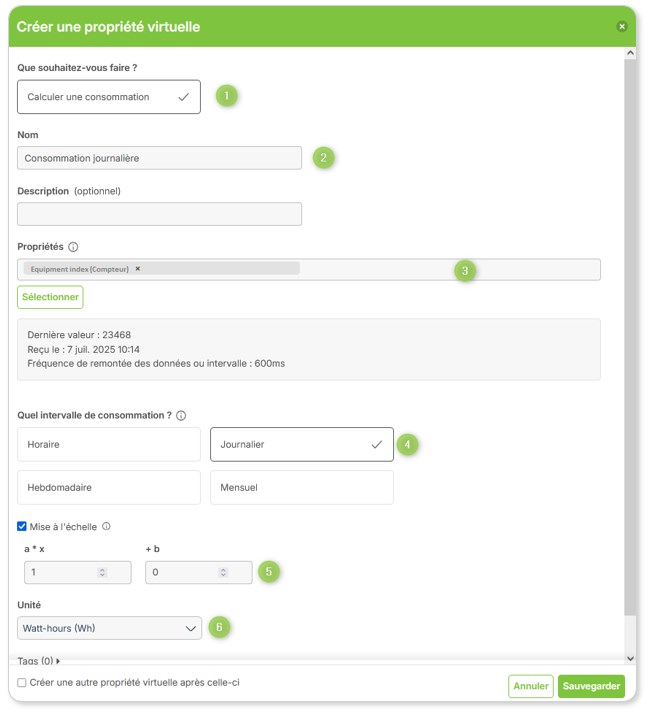

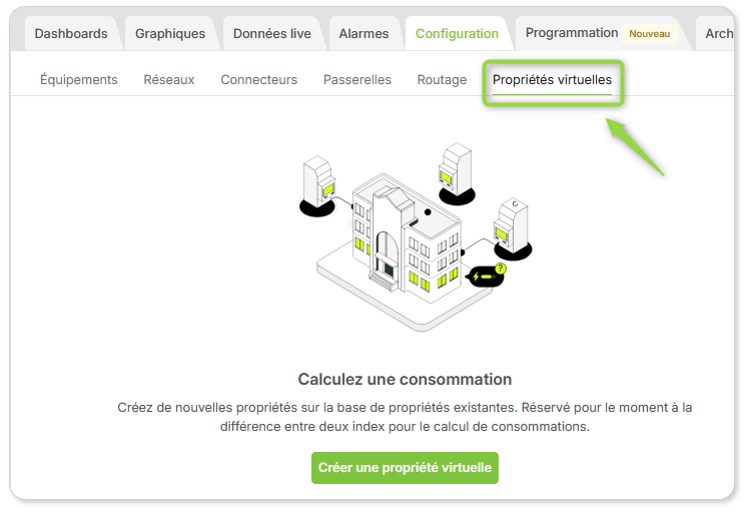

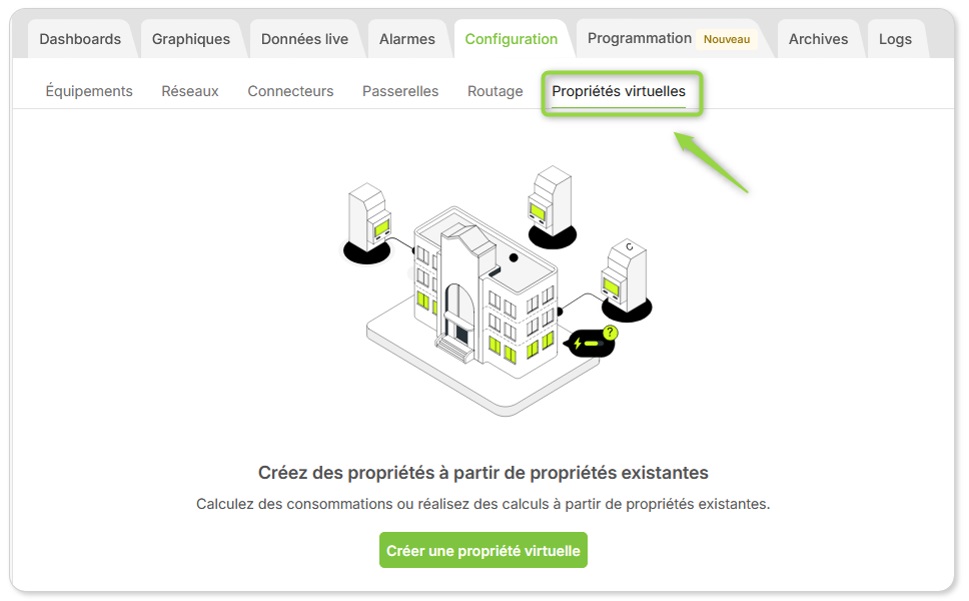

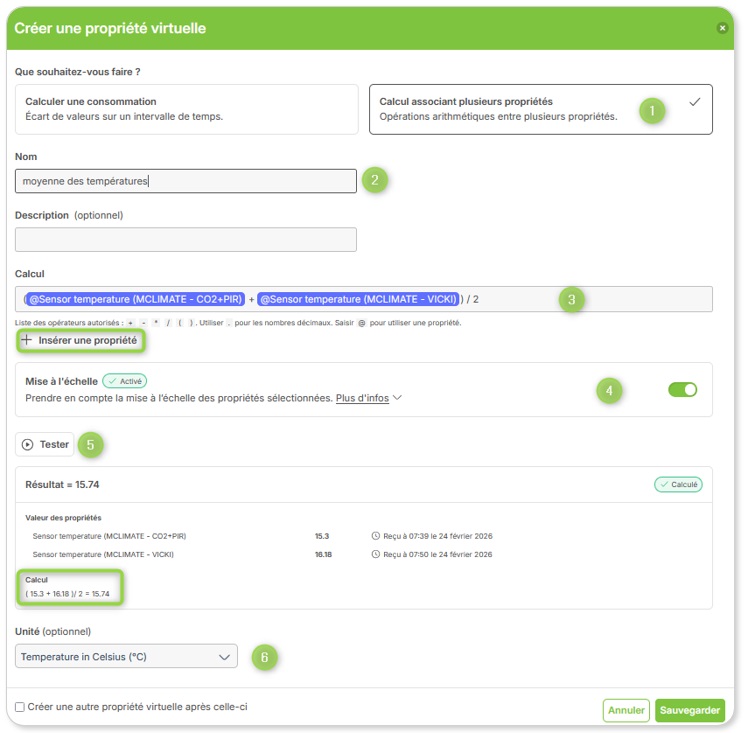

Dans la console Wattsense, accédez à l'onglet Configuration/Propriétés virtuelles et cliquez sur le bouton Créer une propriété virtuelle.

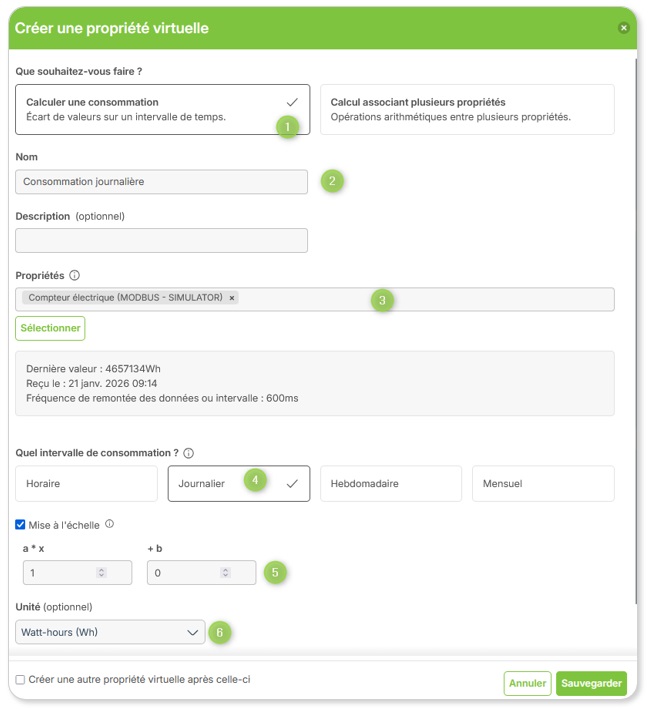

Remplissez les champs comme suit :

1 - Pour le moment, seule l'option Calculer une consommation est disponible.

2 - Choisissez un nom pour la propriété virtuelle.

3 - Sélectionnez une propriété existante d'un équipement.

4 - Choisissez l'intervalle de calcul (horaire, journalier, hebdomadaire, mensuel). Consultez la note ci-dessous pour comprendre la prise en compte des périodes.

5 - Spécifiez l'échelle si nécessaire. Cette fonction peut être utile si la valeur de la différence entre les deux propriétés n'est pas significative dans l'unité d'origine.

6 - Dans le cas ci-dessus, il peut être intéressant de modifier également l'unité d'origine.

Utilisez ensuite le bouton Sauvegarder pour valider l'ajout de la propriété virtuelle.

La nouvelle propriété apparaît dans la liste. Enregistrez les modifications et envoyer les informations à la Box Wattsense.

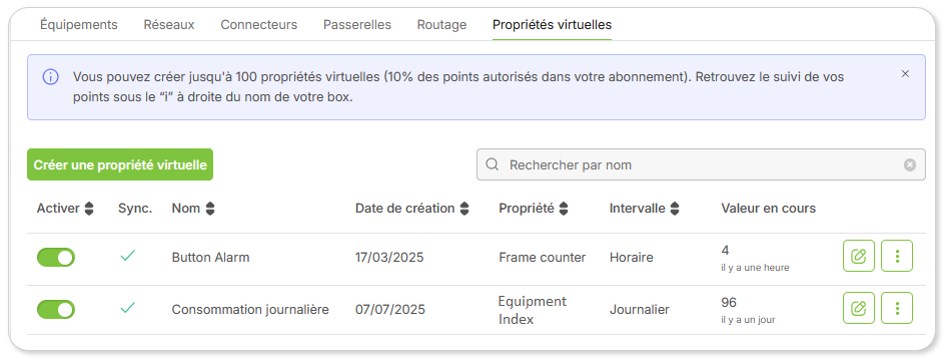

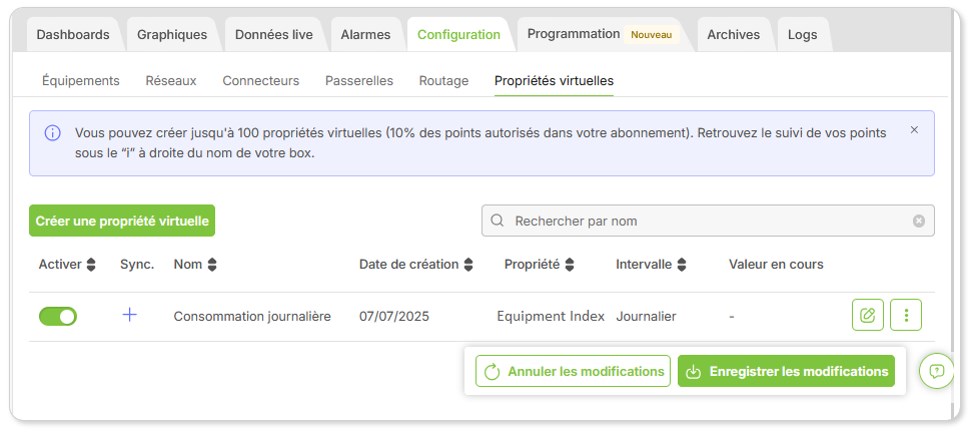

Une fois les propriétés virtuelles créées, elles apparaissent toutes dans la liste de l'onglet Propriétés virtuelles.

Depuis cette page, vous pouvez modifier, dupliquer ou supprimer la propriété.

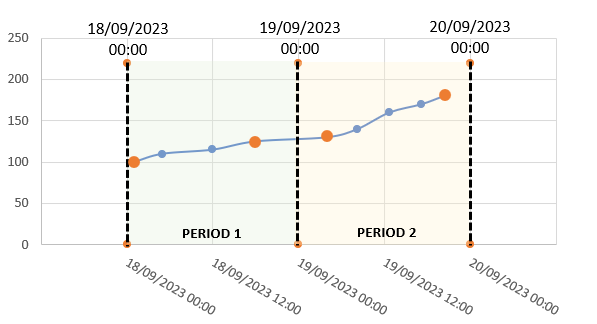

Détails du calcul des intervalles

Règle de calcul : la propriété virtuelle est la dernière valeur de la période moins la première valeur de la période.

Les propriétés virtuelles (consommation) sont horodatées au début de la période comme suit :

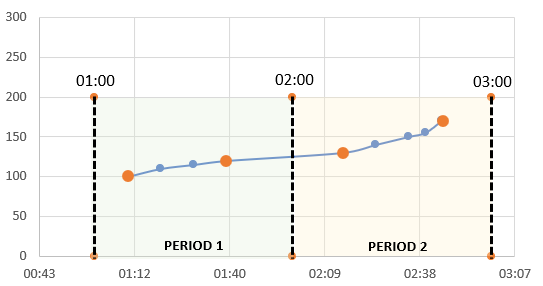

Horaire : exemple

Journalier : exemple

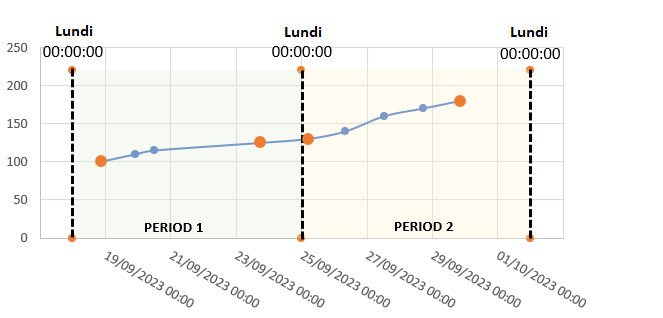

Hebdomadaire : exemple

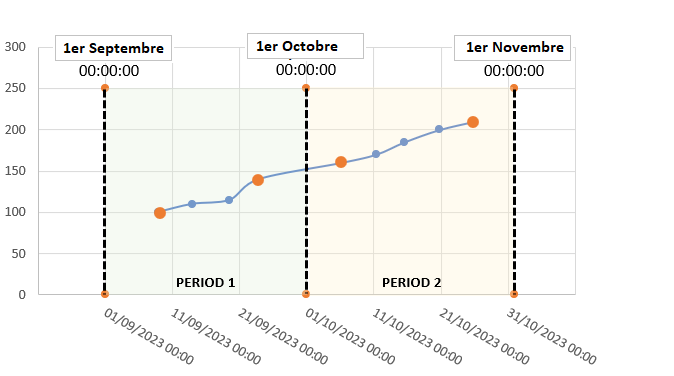

Mensuel : exemple

Propriétés virtuelles : Analyse des données

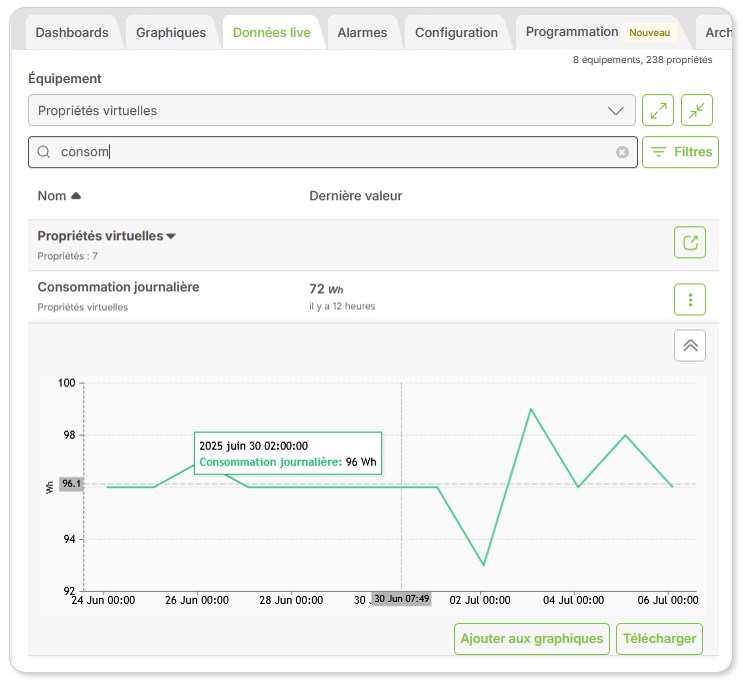

Les propriétés virtuelles sont disponibles dans l'onglet Données Live, tout comme toutes les propriétés standard. Elles apparaissent dans la liste, dans un groupe spécial (Propriétés virtuelles), comme un nouvel équipement.

Elles peuvent également être affichées sous forme de graphiques.

De plus, Les propriétés virtuelles sont :

• Exportables et disponibles dans les requêtes d'archives.
• Utilisables pour créer des alarmes.
• Disponibles dans l'API et, par extension, dans les flux de données.

Pour toute information complémentaire, veuillez nous contacter : Assistance Wattsense.

Voici un article sur la configuration de votre Datastream Webhook .

Un Datastream Webhook  est une communication HTTPS entre notre backend Wattsense et votre serveur Web.

Disponible uniquement avec un abonnement Tower, lorsque notre backend recevra une valeur, un événement ou une alarme de la part de Tower, il sera automatiquement envoyé à votre serveur Web.

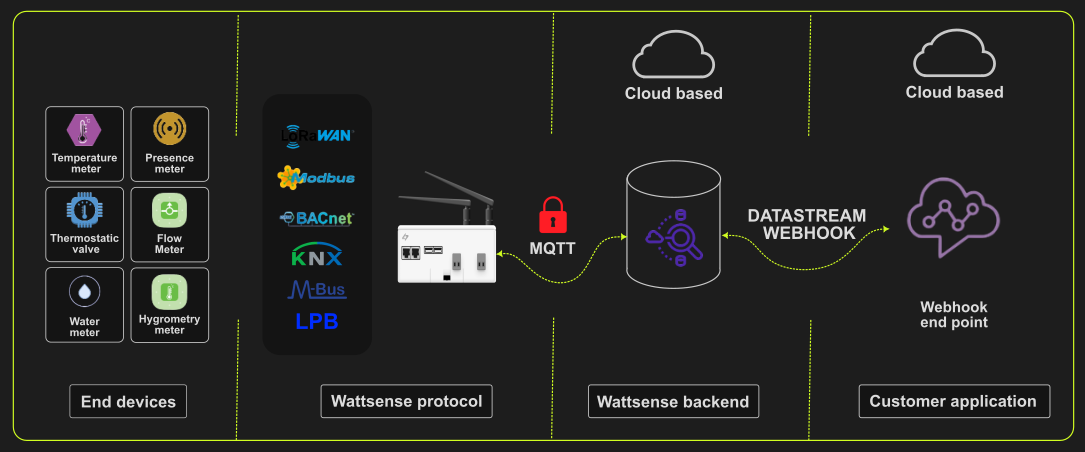

Architecture du Datastream Webhook

Prérequis pour configurer Datastream Webhook

Afin de configurer correctement la communication Webhook, vous devrez obtenir (à partir des paramètres de votre serveur Web, Wattsense ne les possède pas) les informations importantes qui permettront à notre Backend de s'y connecter.

Pour cela, vous aurez besoin de :

Configuration étape par étape

Configuration du connecteur

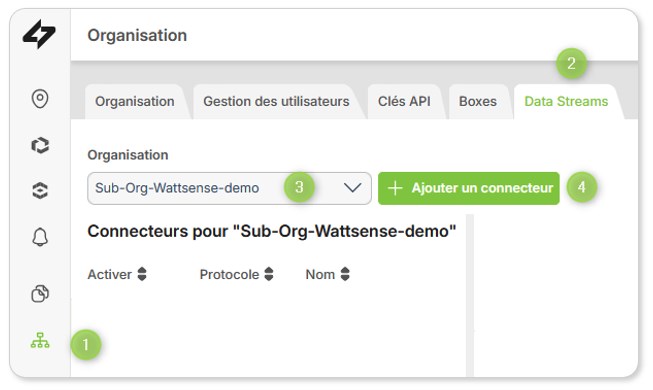

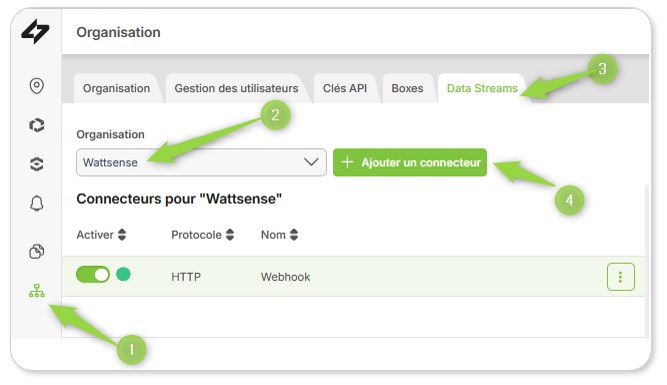

Tout d'abord, dans le menu de gauche "Organisation" / onglet Datastream, sélectionnez l'organisation dans laquelle vous souhaitez créer votre flux de données Webhook et cliquez sur "Ajouter un connecteur".

Vous pouvez créer plusieurs connecteurs Webhook par flux de données

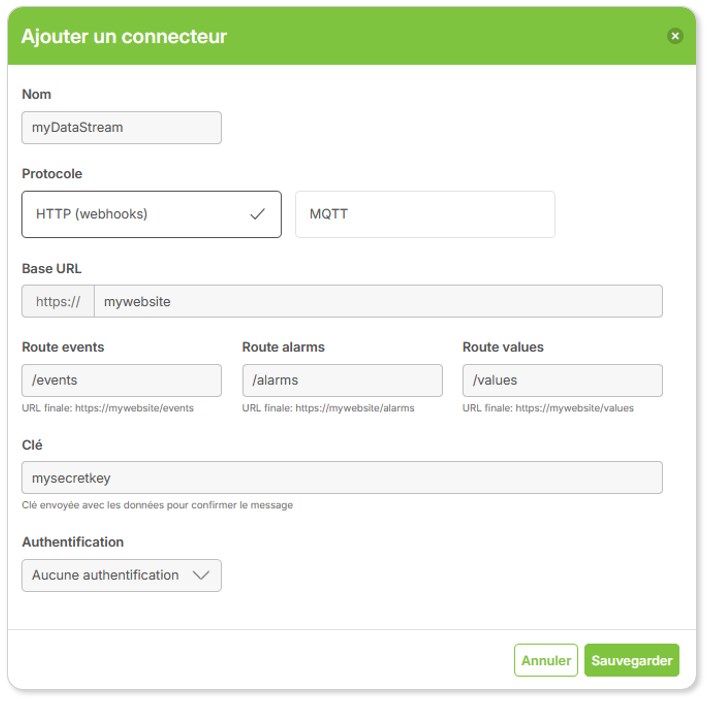

Nommez votre flux de données Webhook et remplissez les champs en fonction des requis de votre serveur Web :

Configuration des triggers

Une fois la configuration de la communication effectuée, vous devrez créer les triggers :

Les triggers définissent les conditions requises pour appeler le connecteur et envoyer des valeurs.

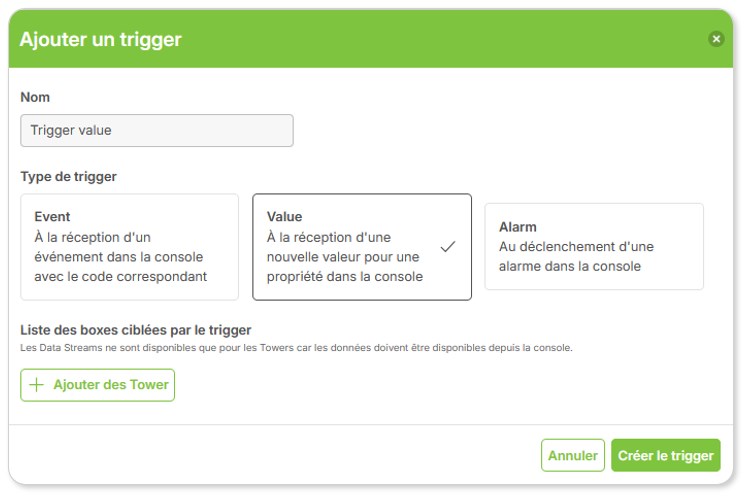

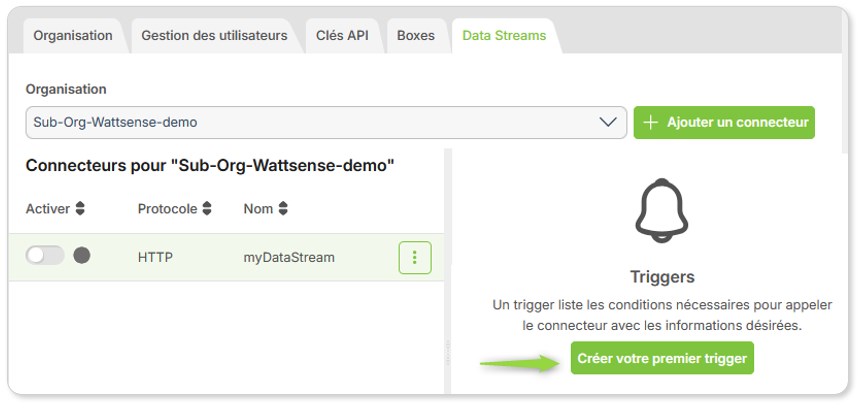

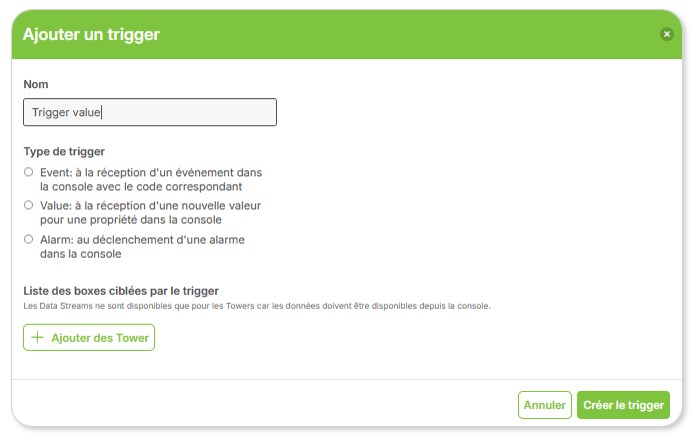

Lorsque vous cliquez sur le bouton "Créer votre premier trigger", voici l'interface que vous devrez remplir :

• Sélectionnez le type de trigger que vous souhaitez recevoir sur votre serveur Web.
• Ajoutez la ou les Towers de la liste dans la portée du trigger. (Notez que vous ne verrez que les Towers de l'organisation actuelle, pas celles d'une autre organisation.)

Activer le datastream

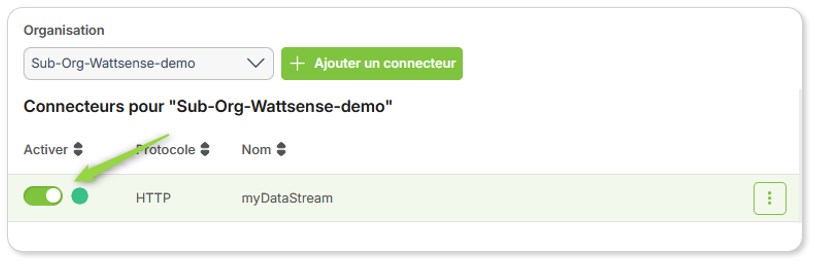

A la fin de la configuration, n'oubliez pas d'activer le datastream en activant le bouton bascule

Format des données pour Event

{
"eventId":uuid,
"deviceId":string,
"code":int,
"timestamp":Long,
"commandStatusPayload":any
}

Voici un exemple avec le code 601 :

Voici un exemple avec le code 2004 :

Format des données pour Alarms

{
  "name":string
  "deviceId":string,
  "alarmId":string,
  "status":"OPEN | ACKNOWLEDGED | CLOSED | DISABLED | ARCHIVED",
  "typeOfAlarm":"PROPERTY_MEASUREMENT [ EQUIPMENT_STATUS",
  "lastTriggeredAt":Long,
  "triggeringValue":any,
  "priority":"STANDARD | CRITICAL",
  "externalId":string,
  "tags":map<string, string>,
  "triggeredBy":"SYSTEM | USER"
}

Voici un exemple basé sur la valeur d'une propriété :

Voici un exemple basé sur le statut d'un équipement

Format des données pour Values

Les données sont envoyées avec la structure suivante :

deviceId: String,
property: String,
timestamp: Long,
payload: Any,
receivedAt: Long?
scaledPayload: Number?
name: String?
unit: String?
externalId: String?
propertyId: String?
equipmentId: String?
gatewayInterfaceId: String?
slug: String?
isOutOfService: Boolean?
tags: Map<String, String>

Le ? à la fin de la ligne signifie que le champ peut être nul.

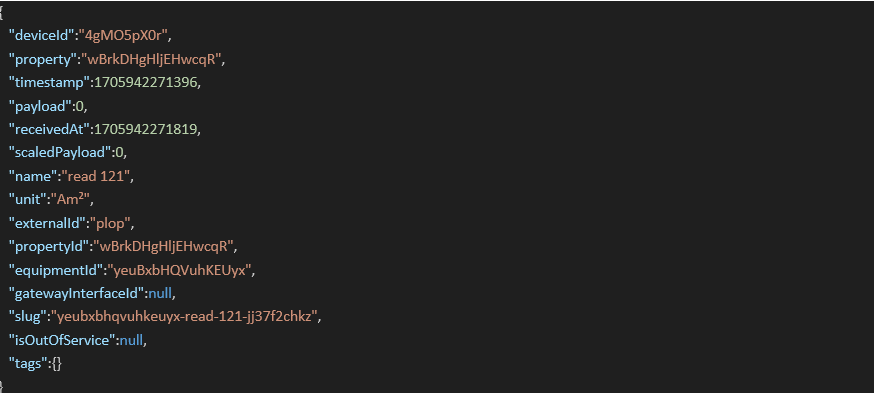

Voici un exemple :

Informations de dépannage

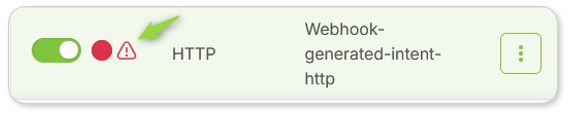

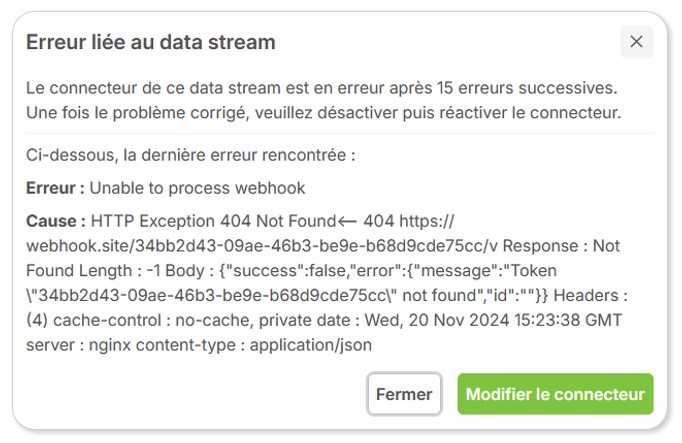

En cas de dysfonctionnement du service, un panneau rouge s'affiche. Cliquez sur le petit logo suivant :

pour en savoir plus sur la cause de l'erreur.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

Voici un article sur la façon de configurer votre Datastream MQTT.

Un Datastream MQTT est une communication MQTT entre notre backend Wattsense et votre broker MQTT basé sur le Cloud.

Disponible uniquement avec un abonnement Tower, lorsque notre backend recevra soit une valeur, un événement ou une alarme de la Tower, il sera automatiquement envoyé à votre broker MQTT.

Architecture Datastream MQTT

Conditions requises pour configurer un DataStream MQTT

Pour configurer correctement la communication MQTT, il est nécessaire d'obtenir les informations imporantes des paramètres de votre broker, que Wattsense ne fournit pas. Ces informations permettront à notre backend de se connecter à votre broker MQTT, qui peut être AWS, Azure, IBM ou un broker personnalisé.

Configuration étape par étape

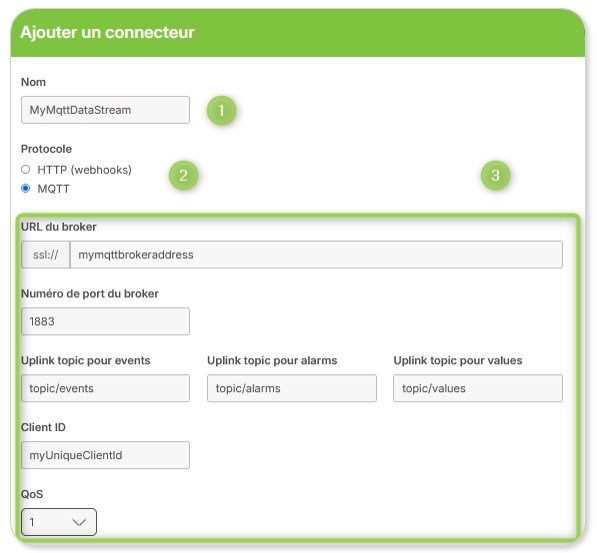

Configuration du connecteur

Tout d'abord, cliquez sur l'onglet "Organisation", sélectionnez l'organisation dans laquelle vous souhaitez créer votre datastream MQTT et cliquez sur "Ajouter un connecteur".

Nommez votre MQTT myMqttDataStream et remplissez les champs en fonction des paramètres de votre broker :

Configuration des triggers

Une fois la configuration de la communication effectuée, vous devrez créer les Triggers :

Les triggers définissent ce qui est requis pour appeler le connecteur et quelles valeurs envoyer.

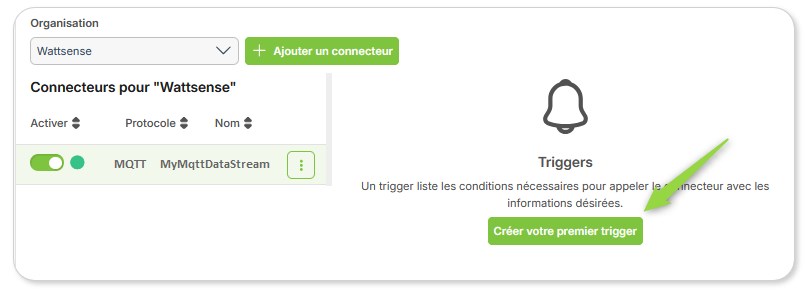

Lorsque vous cliquerez sur le bouton « Créer votre premier trigger », voici l'interface que vous devrez remplir :

- Sélectionnez le type de trigger que vous souhaitez recevoir dans votre broker MQTT.

- Ajoutez la ou les Tower dans la liste dans le périmètre du trigger. (Notez que vous ne verrez que les Towers de l'organisation courante, pas d'une autre)

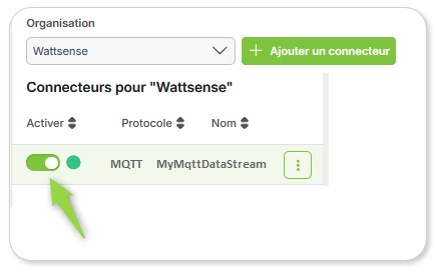

Activer le DataStream

A la fin de la configuration, n'oubliez pas d'activer le datastream en activant le toggle button

Format des données pour Event

{
"eventId":uuid,
"deviceId":string,
"code":int,
"timestamp":Long,
"commandStatusPayload":any
}

Voici un exemple avec le code 601 :

Voici un exemple avec le code 2004 :

Format des données pour Alarms

{
  "name":string
  "deviceId":string,
  "alarmId":string,
  "status":"OPEN | ACKNOWLEDGED | CLOSED | DISABLED | ARCHIVED",
  "typeOfAlarm":"PROPERTY_MEASUREMENT [ EQUIPMENT_STATUS",
  "lastTriggeredAt":Long,
  "triggeringValue":any,
  "priority":"STANDARD | CRITICAL",
  "externalId":string,
  "tags":map<string, string>,
  "triggeredBy":"SYSTEM | USER"
}

Voici un exemple basé sur la valeur d'une propriété :

Voici un exemple basé sur le statut d'un équipement

Format des données pour Values

Les données sont envoyées avec la structure suivante :

deviceId: String,
property: String,
timestamp: Long,
payload: Any,
receivedAt: Long?
scaledPayload: Number?
name: String?
unit: String?
externalId: String?
propertyId: String?
equipmentId: String?
gatewayInterfaceId: String?
slug: String?
isOutOfService: Boolean?
tags: Map<String, String>

Le ? à la fin de la ligne signifie que le champ peut être nul.

Voici un exemple :

Informations de dépannage

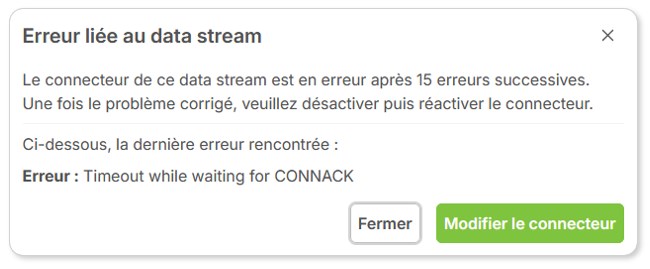

En cas de dysfonctionnement du service, un panneau rouge s'affiche. Cliquez sur le petit logo suivant :

pour en savoir plus sur la cause de l'erreur.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

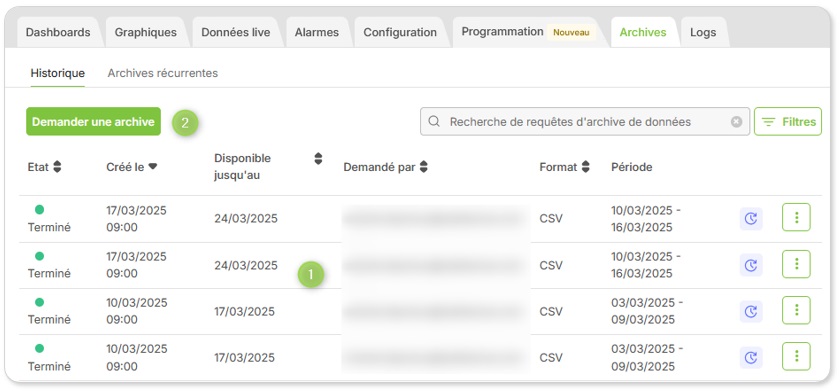

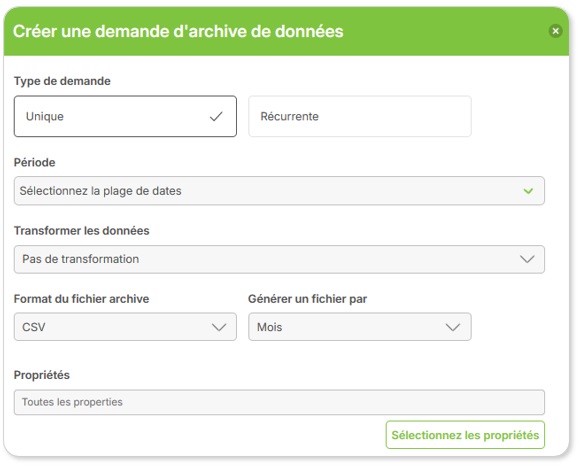

Cet article concerne les archives.

La fonctionnalité Archives vous donnera la possibilité de récupérer vos données datant de plus de 30 jours ainsi que de programmer des exportations mensuelles ou hebdomadaires.

Tout d'abord rendez-vous sur l'onglet Archives de la Console Wattsense :

Le premier onglet (Historique) affiche toutes les demandes d'exportation et leur statut et le second est dédié à la gestion des archives récurrentes.

1) Archive unique

Dans cet onglet, vous aurez la possibilité de consulter l'historique de vos demandes d'archives et de demander une nouvelle demande d'archives.

Cliquez sur le bouton "Demander une archive" pour paramétrer votre demande.

Vous pouvez ensuite exporter une archive unique ou planifier une exportation récurrente.

Cette option vous permet d'exporter un seul fichier selon les paramètres que vous avez spécifiés

• Sélectionnez la plage de dates de votre demande d'archivage

• Vous pourrez effectuer une Transformation de Données, essentiellement pour calculer une différence hebdomadaire ou une différence mensuelle qui équivaut à calculer une consommation sur une période de temps.
  Par exemple avec le Planning Hebdomadaire : vous aurez le résultat de la dernière valeur de la semaine moins la dernière valeur de la semaine précédente.
  Même processus avec le mensuel.

• Choisissez le format d'archive entre (excel .xlsx, csv, json)
• Choisissez de regrouper les données par : Jour ou Mois
  -> Jour : vous recevrez un fichier par jour.
  -> Mois : vous recevrez un fichier par mois.
• Sélectionnez les propriétés dont vous souhaitez obtenir l'archive, il peut s'agir de Toutes les propriétés ou d'une liste de votre choix.

• Sélectionnez l'adresse email vers laquelle vous souhaitez envoyer l'archive.

Renseignez l'adresse email pour les utilisateurs qui n'ont pas accès à la console.

Plusieurs emails peuvent être ajoutés à ce stade.

Valider les destinataires.

Une fois terminé, attendez votre demande d'archivage. Elle vous sera envoyée par email à l'adresse sélectionnée.

	Le statut du cercle jaune indique que la tâche d’exportation est en cours d’exécution.
	L'icône du minuteur indique que l'exportation est récurrente



Veuillez noter que les archives récurrentes n'apparaîtront dans la liste qu'une fois la première exportation terminée.

2) Archive récurrente

Cette option permet la réception automatique d'un export des données à fréquence régulière (hebdomadaire ou mensuelle) avec alerte lorsqu'elles sont disponibles.

Créer une archive récurrente

Cliquer sur le bouton Demander une archive récurrente :

Il vous suffit de spécifier la fréquence de la tâche d'exportation :

Hebdomadaire : une fois par semaine à 9h UTC+1, la requête s'exécute et les données sont envoyées.
Si vous souhaitez exporter l'archive tous les mardis :

Mensuel : au début du mois suivant, les données du mois précédent sont envoyées.

Une fois créés, vous ne pouvez pas télécharger les fichiers d'archives datant de plus de 8 jours. Cette fonctionnalité n'est disponible que pour la version Wattsense Tower.

Team support Wattsense

Cet article explique comment créer et modifier des tableaux de bord dans la Console Wattsense.

Nous souhaitions vous offrir un outil simple pour visualiser les données d'un bâtiment, c'est pourquoi nous avons créé des tableaux de bord.

L'onglet Dashboards (tableaux de bord) propose deux expériences :

• Synoptique : veuillez consulter l'article sur les schémas pour plus de détails.
• Dashboard : un tableau permettant de visualiser des valeurs ou des plannings.

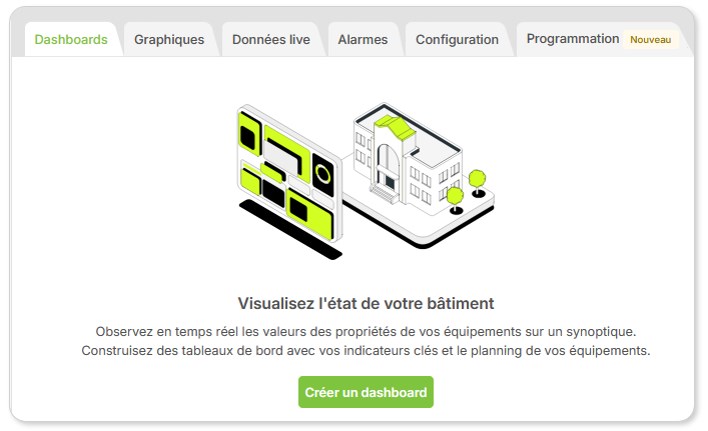

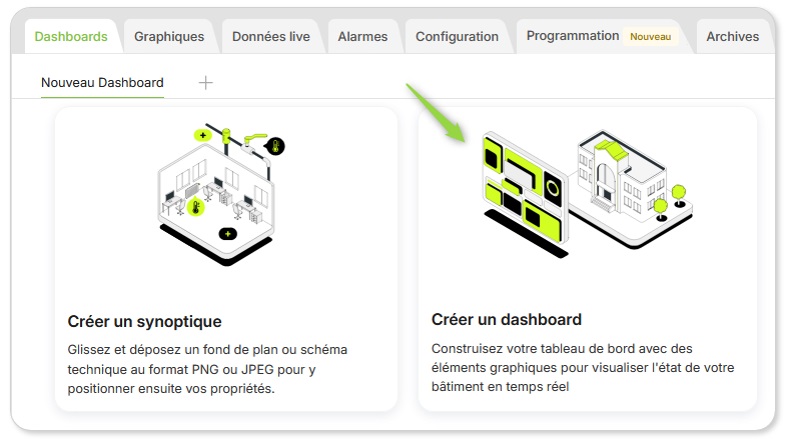

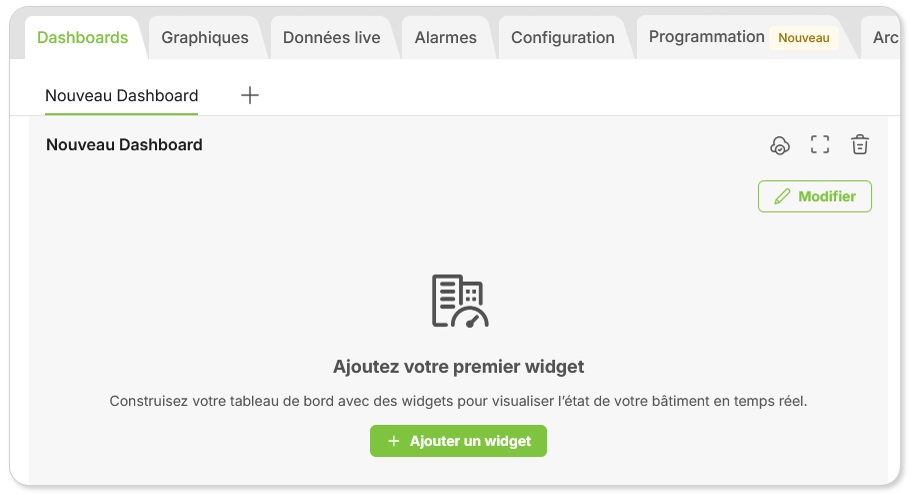

Pour ajouter un nouveau tableau de bord, dans la console Wattsense, accédez à l'onglet Dashboard et cliquez sur Créer un dashboard.

Le panneau de configuration du dashboard s'affiche.

Donnez un nom au dashboard.

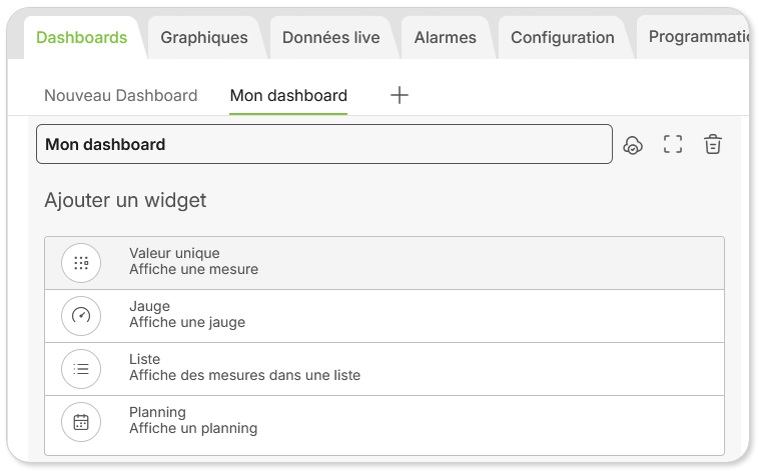

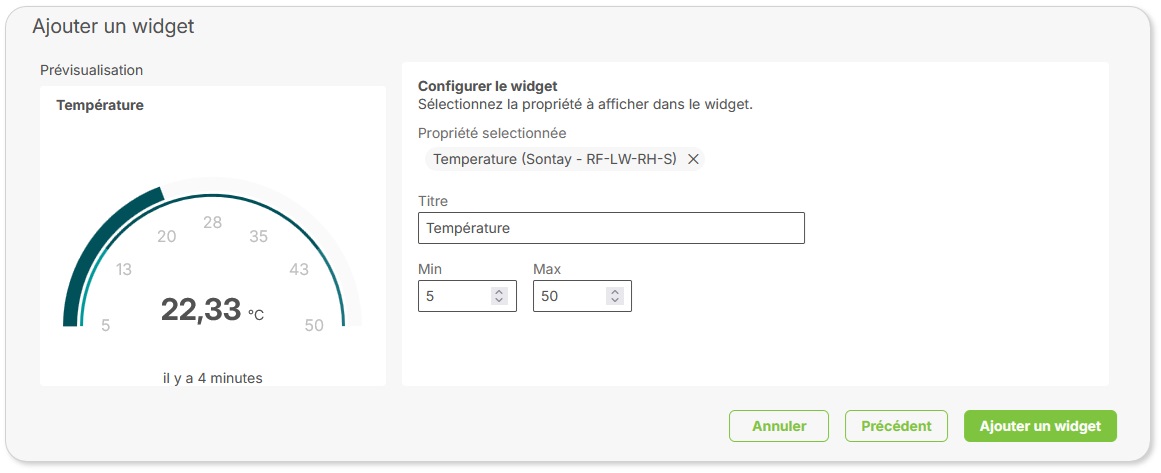

Les dashboards sont composés de différents graphiques. Trois types de graphiques sont disponibles : valeur unique, tableau ou calendrier. Voici un exemple de chaque type d'affichage :

Valeur unique

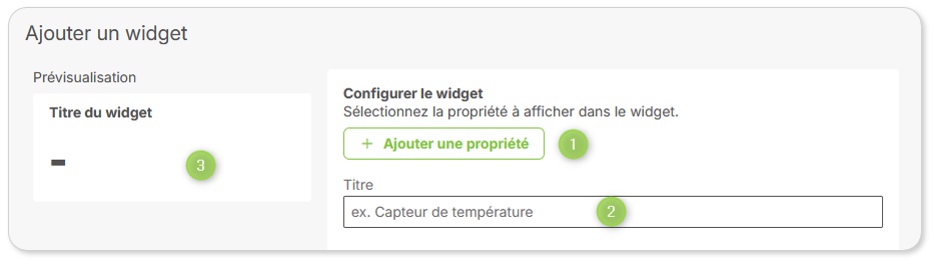

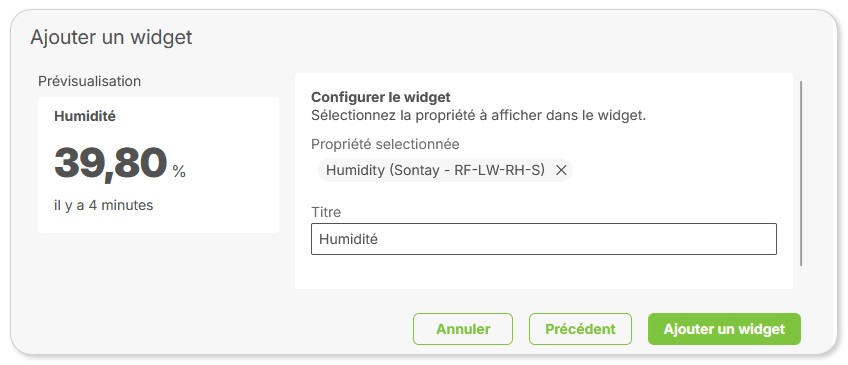

Sélectionnez le type de graphique Valeur unique pour commencer, puis cliquez sur « Ajouter une propriété » pour choisir les points de données à représenter dans les graphiques.

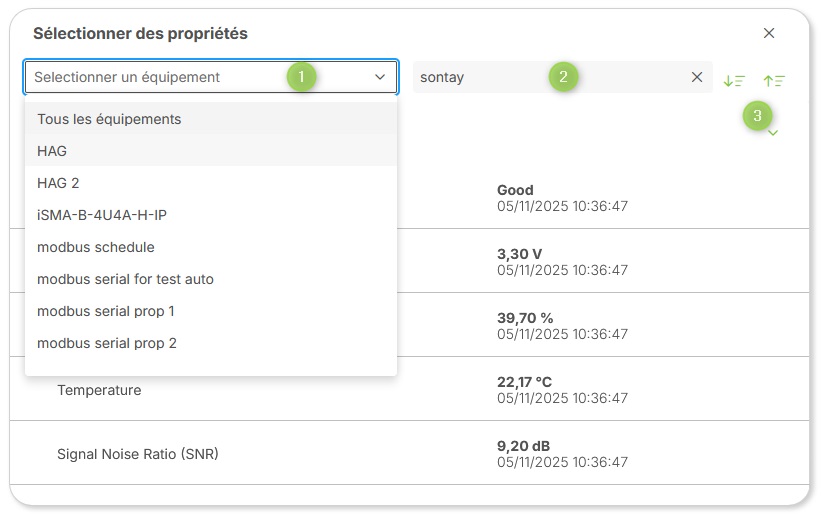

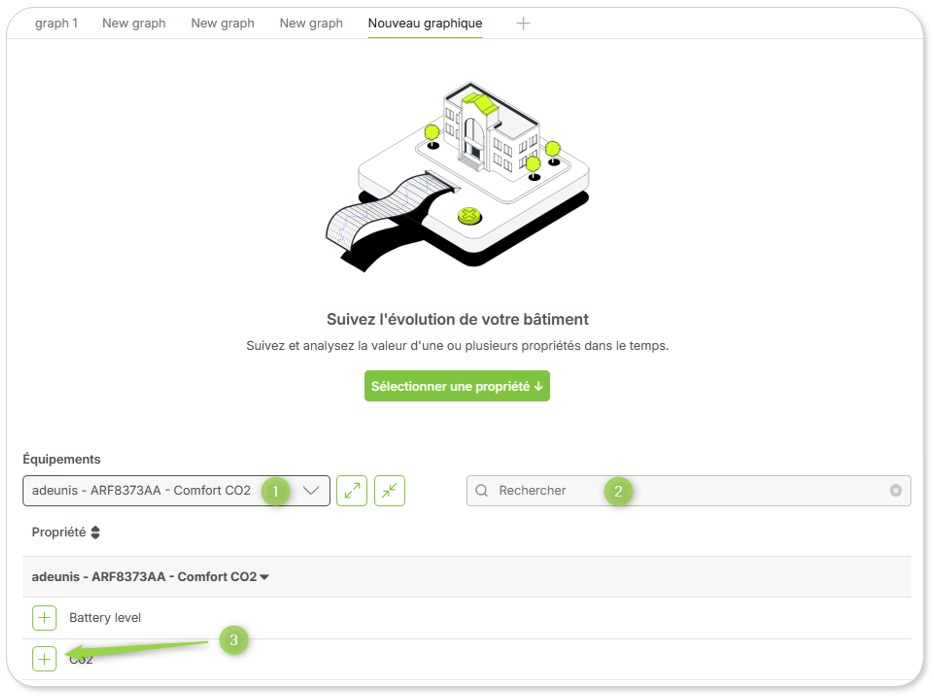

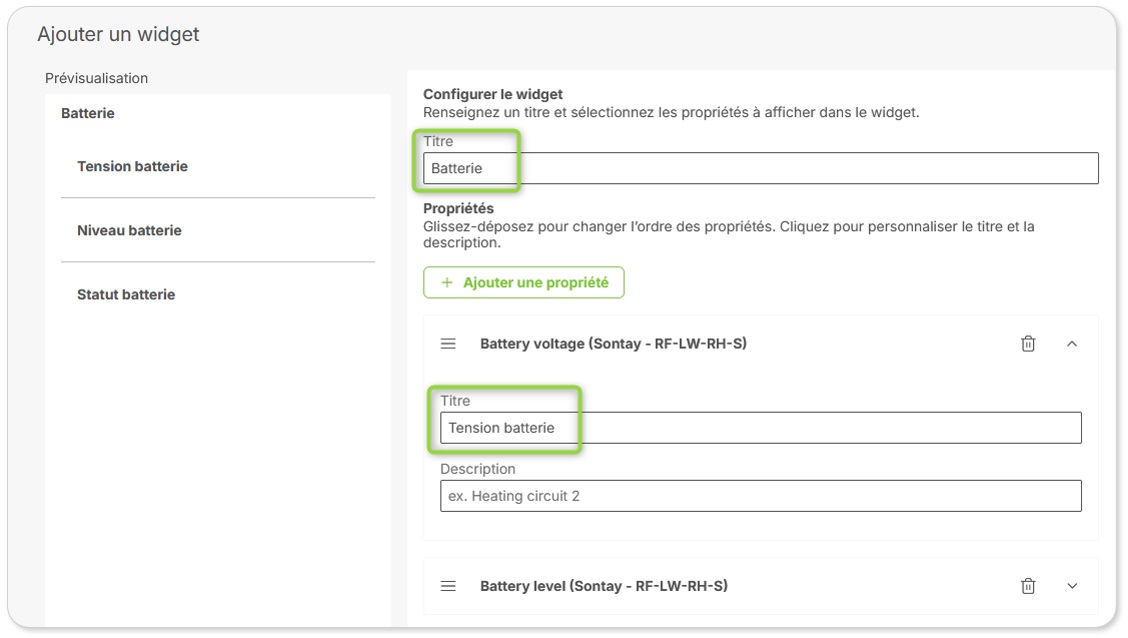

Sur la page suivante, vous pouvez sélectionner les équipements et les propriétés :

1) Vous pouvez filtrer les propriétés par équipement.

2) Vous pouvez rechercher des propriétés spécifiques par nom (par exemple, « Tempe »).

3) Vous pouvez sélectionner des propriétés dans la liste. Effectuez une autre recherche et sélectionnez les nouvelles propriétés correspondant aux résultats. Elles seront toutes ajoutées à la liste actuelle.

Une fois les propriétés à afficher dans un graphique à valeurs uniques sélectionnées, cliquez sur « Sauvegarder ».

Comme nous ajoutons ici des graphiques pour la première fois, nous pouvons en ajouter plusieurs simultanément. Il y aura autant de tuiles créées que de points de données sélectionnés. Exemple :

Enfin, cliquez sur « Ajouter » pour créer le tableau de bord.

Il créera quatre tuiles, car quatre propriétés ont été sélectionnées dans la liste :

Vous pouvez désormais accéder à plusieurs fonctions grâce au menu en haut à droite de la tuile :

• Voir les dernières valeurs est un raccourci vers l'onglet Live Data de la console.
• Configurer la propriété est un raccourci vers l'onglet Configuration.

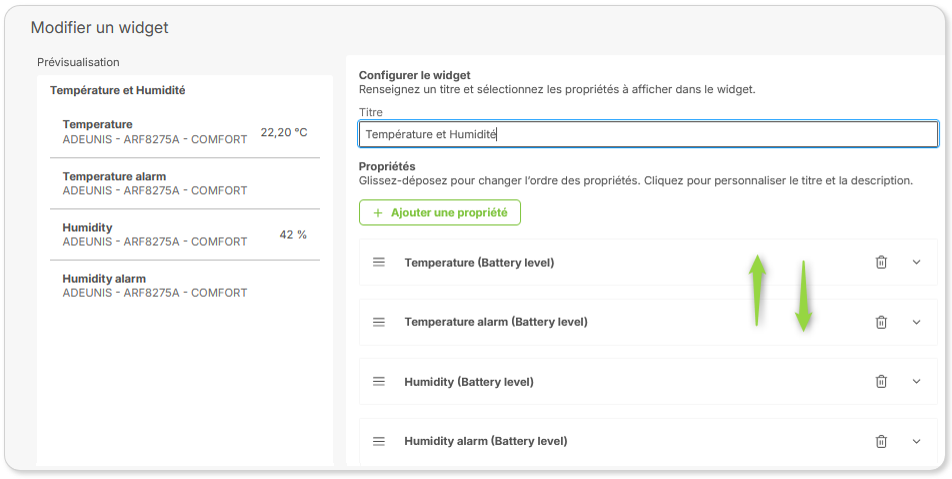

• Editer l'élément : vous pouvez modifier la propriété et le nom du graphique, ou supprimer la tuile.

Vous pouvez ajouter autant de graphiques que vous le souhaitez. Pour ajouter un tableau, cliquez sur « Ajouter un élément » dans le tableau de bord.

Tableau

Sélectionnez Tableau comme nouveau type de graphique. Ce graphique vous permet d'afficher des points de données sous forme de tableau, comme dans Microsoft Excel par exemple.

Configurez les paramètres dans la page dédiée comme suit :

1) Sélectionnez les propriétés à afficher (4 propriétés dans l'exemple ci-dessous).

2) Spécifiez le nombre de lignes et de colonnes (2 ou 3), puis associez les propriétés à la cellule correspondante.

La configuration ci-dessus sera affichée dans ce format :

Un tableau 2 par 2 vous permettra d'afficher dans une cellule la valeur de vos points de données.

Un tableau 2 par 3 vous permettra d'avoir 2 cellules…

Selon le nombre de colonnes et de lignes, vous êtes invité à modifier les en-têtes ou les libellés des colonnes et des lignes. Sélectionnez ensuite la position des différentes valeurs des points de données dans le tableau nouvellement créé. Pour cela, sélectionnez pour chaque point de données la cellule dans laquelle il sera affiché. Les cellules sont nommées comme dans Microsoft Excel : des lettres pour les colonnes et des chiffres pour les lignes.

Cliquez sur « Ajouter » pour ajouter le tableau au tableau de bord actuel.

Comme pour les graphiques à valeur unique, vous pouvez modifier/supprimer le graphique en cliquant sur le menu du graphique en haut à droite.

Planning

Cette fonctionnalité offre un affichage dédié aux plannings (plannings de la console Wattsense ou planning d'un régulateur par exemple).

Vous devez d'abord choisir le type de planning :

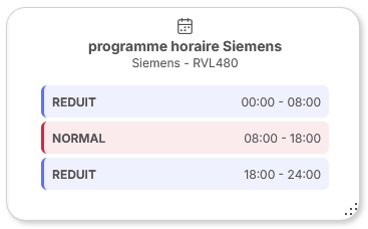

Planning stocké dans un régulateur

Vous pouvez afficher ici les programmations enregistrées dans les équipements du contrôleur.

Tous les plannings disponibles sont répertoriés. Il vous suffit de sélectionner celui que vous souhaitez afficher et de cliquer sur le bouton « Ajouter ». Voici un exemple de planning programmé récupéré sur un équipement Siemens  :

Dans le menu en haut à droite, en plus des fonctions standard « Modifier/Supprimer », deux fonctions permettent de modifier la planification elle-même ainsi que les paramètres des propriétés.

La fonction Editer la valeur est un raccourci vers le menu principal de la console / onglet Live Data.

Configurer la propriété est un raccourci vers le menu principal de la console / onglet Configuration :

Planning créé dans la console

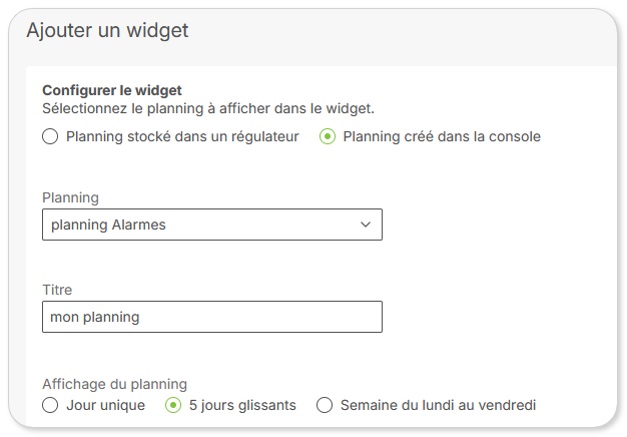

Sélectionnez le planning dans la liste et choisissez le format d'affichage (journée unique, 5 jours glissants ou semaine sans week-end). Vous pouvez créer un planning dans l'onglet Configuration générale / Planning. (Voir article Planification)

Voici des exemples d'affichage, avec des configurations journée simple / semaine complète.

Ici, le menu en haut à droite peut être utilisé pour dupliquer ou modifier le planning

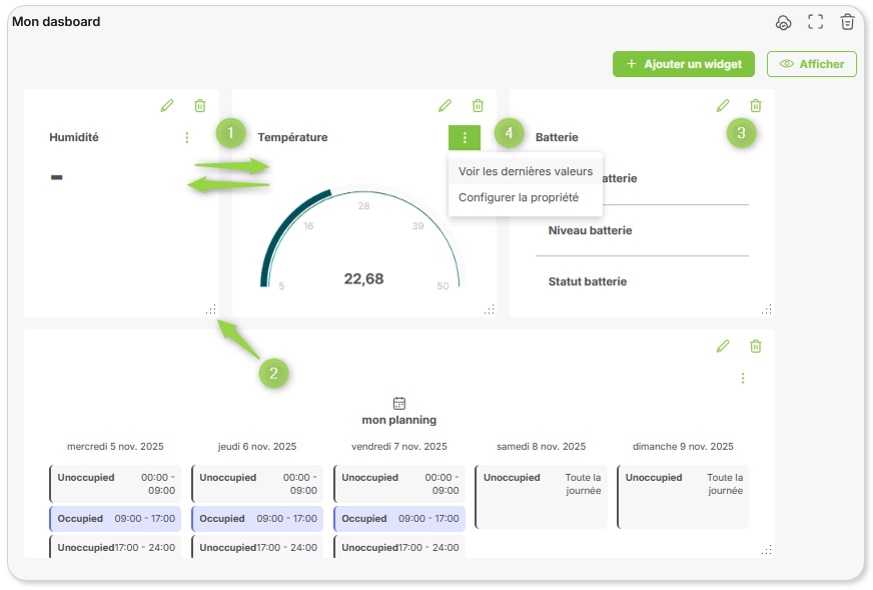

Gestion des dashboards

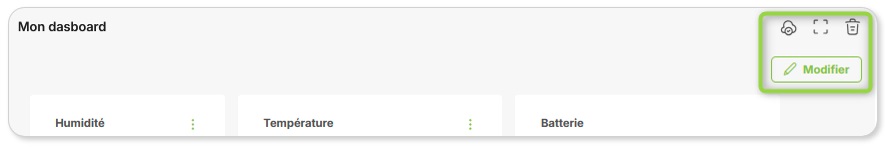

Trois fonctions supplémentaires sont disponibles dans le menu commun d'un élément du dashboard :

• Le premier pictogramme en forme de nuage indique l'état du tableau de bord.
• La deuxième fonction permet de passer en mode plein écran.
• La dernière permet de supprimer l'onglet actuel du dashboard.

Pour toute question, veuillez nous contacter ici.

Cet article explique comment configurer vos schémas dans la Console Wattsense

En suivant ce tutoriel, vous pourrez créer votre schéma et en configurer les propriétés.

Prérequis

-> Votre schéma doit être disponible au format PNG ou JPEG.

Étape 1

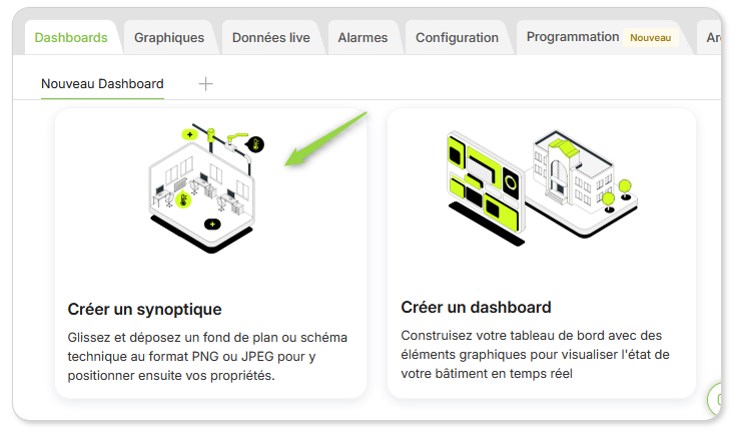

Tout d'abord, Allez dans l'onglet Dashboards, puis cliquer sur le bouton Créer un Dashboard.

Vous aurez alors la possibilité de glisser-déposer votre fond de plan ou de cliquer sur la carte pour l'ajouter depuis votre dossier personnel.

Veuillez noter que la taille de l'image doit être inférieure à 1 Mo.

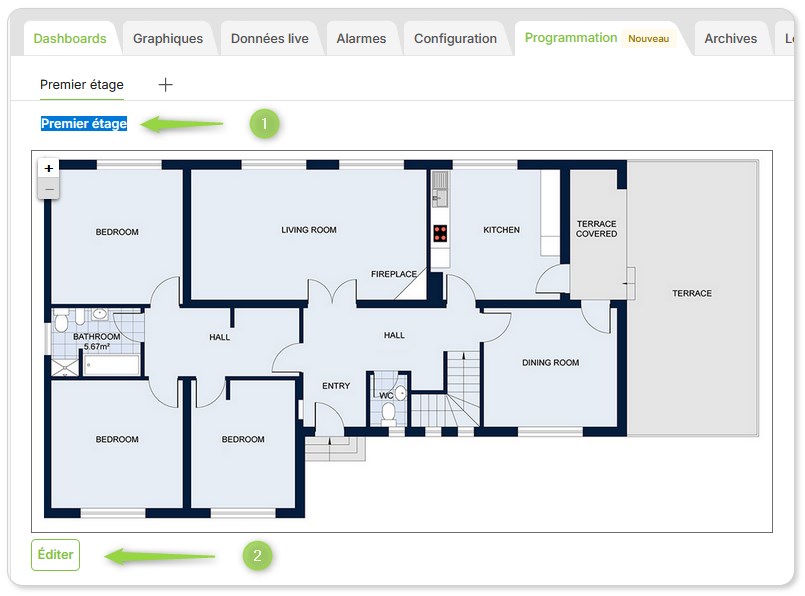

Étape 2

Une fois l’image ajoutée :

1) Vous pouvez modifier le nom du schéma.
2) Vous pouvez ajouter les propriétés des équipements connectés à la Box directement sur le fond de plan. Pour cela, cliquez sur le bouton « Editer ».

Étape 3

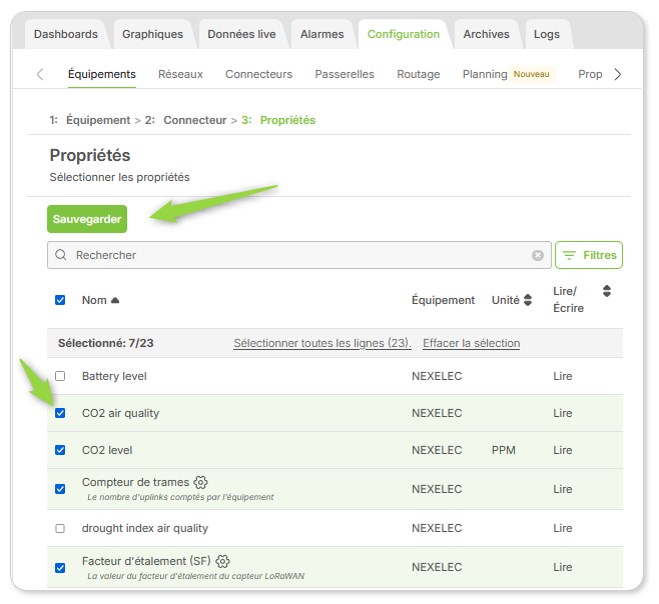

Sélectionnez l’équipement, puis les propriétés.

Étape 4

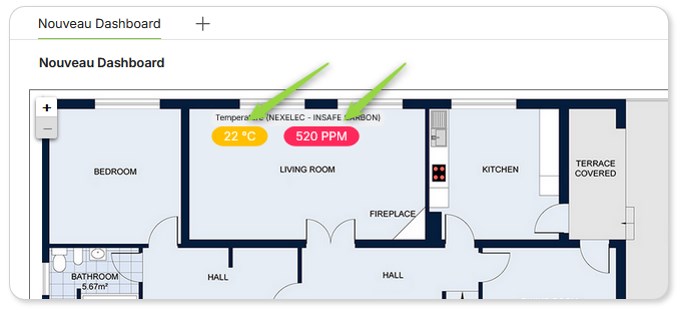

Placez ensuite les étiquettes de données à l'endroit souhaité sur le schéma :

Pour ajouter de nouvelles propriétés ou supprimer des étiquettes, cliquez à nouveau sur le bouton « Editer ».

Les propriétés sélectionnées apparaissent sous forme de liste en haut de l'écran.

Vous pouvez créer plusieurs schémas en cliquant sur le bouton « + » :

    puis

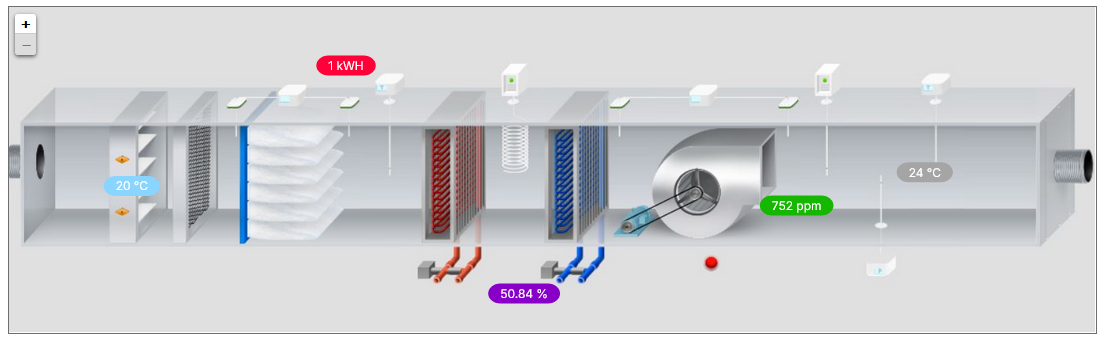

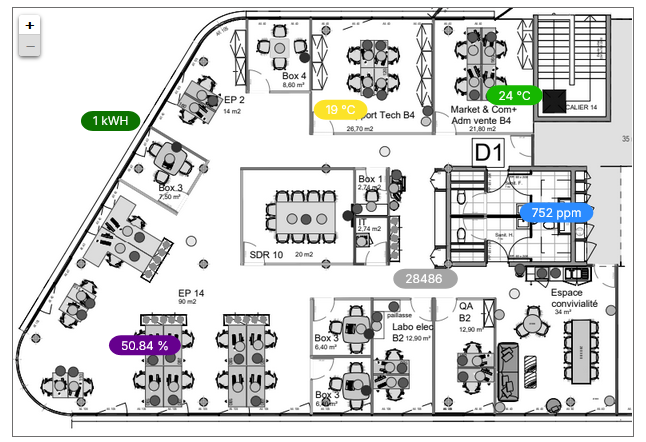

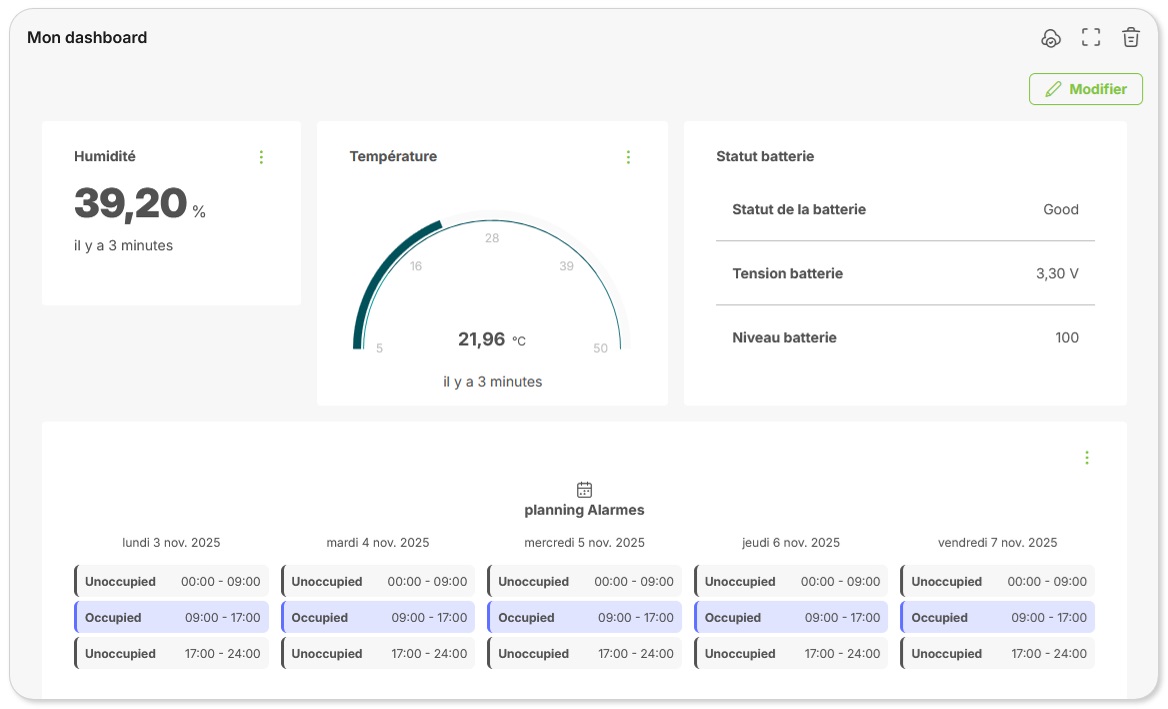

Voici quelques exemples de tableaux de bord :

Cet article concerne la compatibilité avec la spécification LoRaWAN.

La box Wattsense est conforme à la spécification LoRaWAN® 1.0.3.

Extrait du site web de Lora Alliance.

LoRaWAN 1.0.3 prend désormais entièrement en charge les appareils de classe B monodiffusion et multidiffusion.
Les sections de classe A et de classe C restent inchangées par rapport à LoRaWAN 1.0.2, à l'exception d'une nouvelle commande MAC « DeviceTimeRequest » permettant de synchroniser l'horloge temps réel d'un appareil.
Pour les appareils fonctionnant en classe A ou C, il n'est pas nécessaire de passer à LoRaWAN 1.0.3.
Cependant, si vous prévoyez d'utiliser la classe B, utilisez LW 1.0.3.
La section de classe B de LoRaWAN 1.0.3 est compatible avec la classe B de LoRaWAN 1.1.

Pour en savoir plus, consultez le site Web de l'alliance Lora : https://lora-alliance.org/resource_hub/lorawan-specification-v1-0-3/

Si vous avez besoin d'informations complémentaires, n'hésitez pas à nous contacter : ici

Cet article concerne les points de licence.

Un point de données est une unité d’information discrète. En fonction de votre licence, vous disposerez d'un certain nombre de points de données.
Le même point de données en entrée est le même point en sortie, qui ne compte toujours que pour un point.

Licences de la Box version Tower

Les points supplémentaires ne sont disponibles que pour la Tower car les informations peuvent être ajoutées à distance.
Plus d'informations : Licences Tower

Licences de la Box version Bridge

Des points supplémentaires ne peuvent pas être ajoutés au Bridge car les points sont locaux. Si vous devez ajouter plus de points, vous devez modifier la licence de votre Bridge.
Plus d'informations : Licences Bridge



Exemple: Si votre licence contient 100 points, vous pouvez disposer de 4 capteurs utilisant 25 points chacun. Vous pouvez toujours utiliser votre licence car vous avez accès à 100 points. Avec 2 capteurs et 25 points, votre licence continue de fonctionner tant que vous ne dépassez pas le seuil.

Cet article explique comment configurer une passerelle Modbus IP.

Objectif de la passerelle Modbus IP

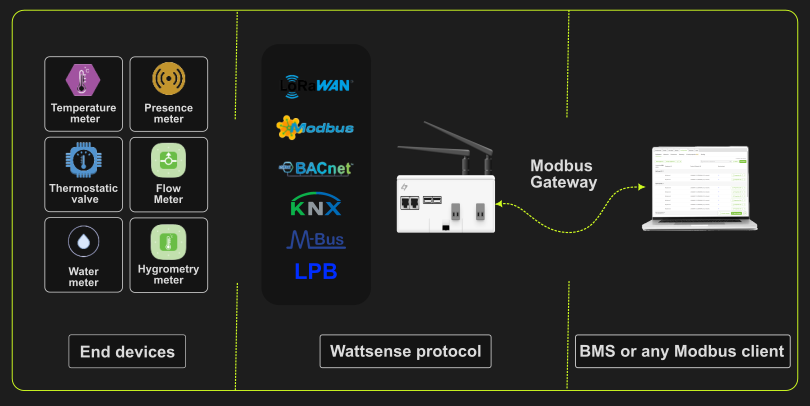

La passerelle Modbus IP est conçue pour agir comme serveur dans un réseau Modbus IP.

Créer une passerelle dans la console

Étape 1

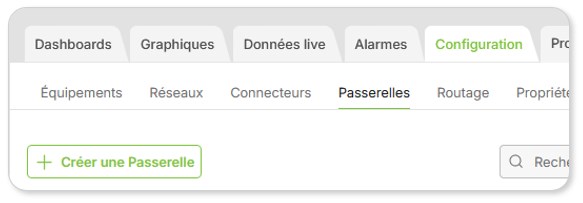

Tout d'abord, vous devrez créer une nouvelle passerelle

Étape 2

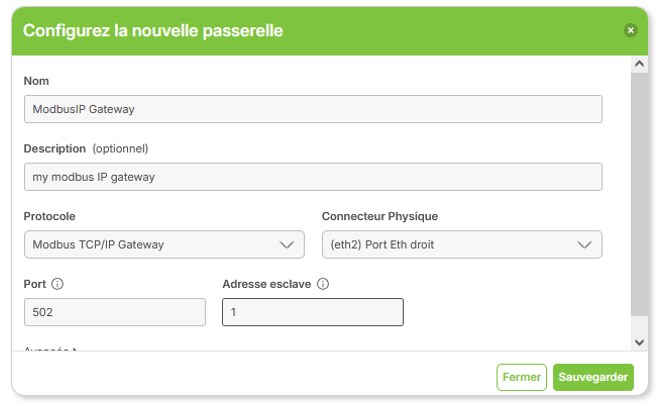

Configurez ensuite les informations de la passerelle :

Informations importantes : SlaveID doit être unique afin d'éviter les conflits



Étape 3

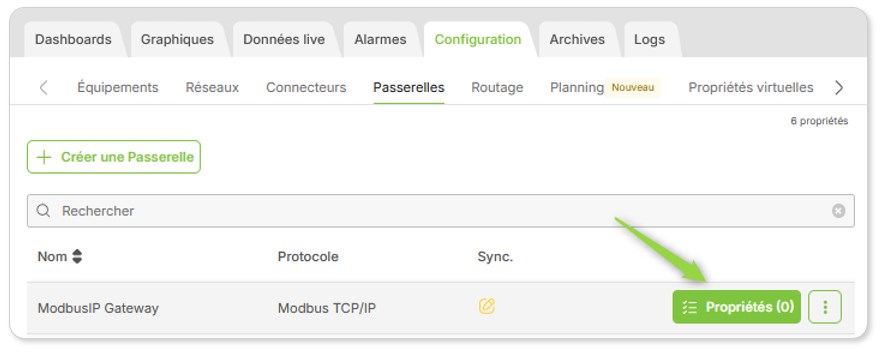

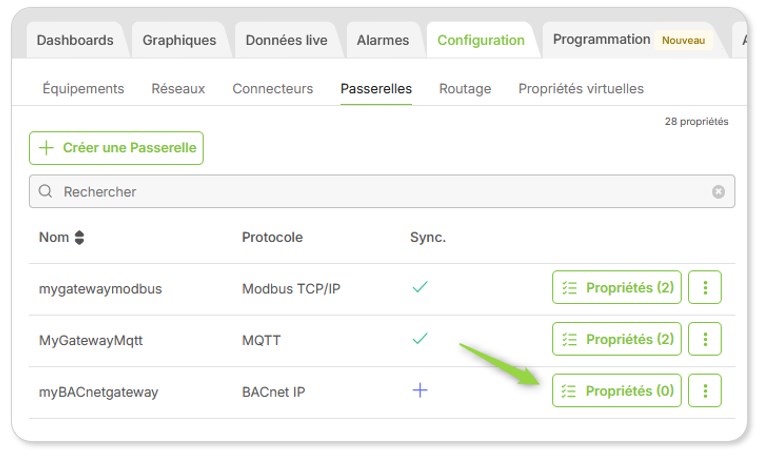

Pour ajouter des propriétés dans votre passerelle, sélectionnez le bouton "Propriétés"

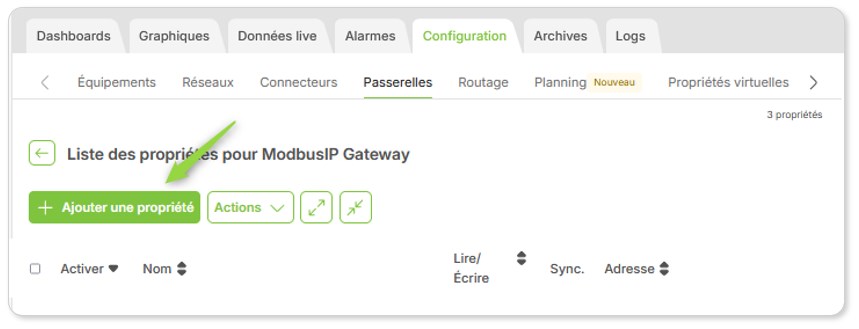

Cliquez sur le bouton "Ajouter une propriété".

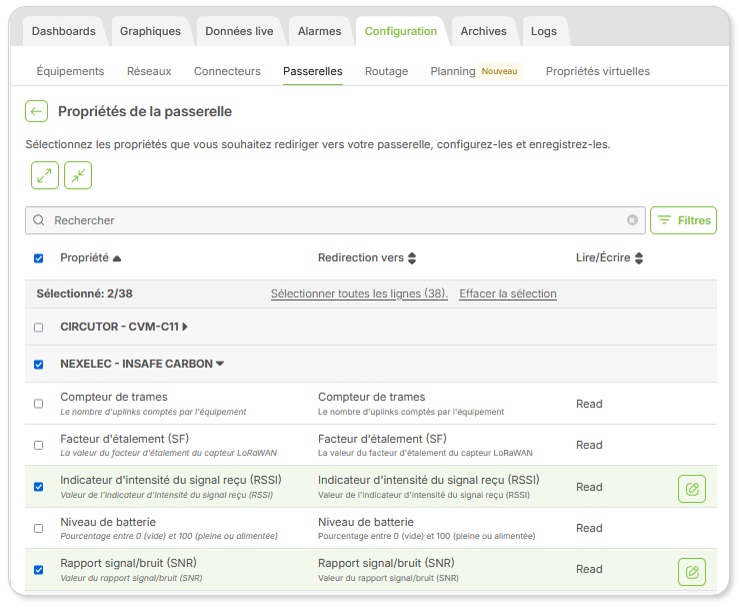

Sur l'écran suivant, vous pourrez sélectionner les propriétés que vous souhaitez rediriger, puis cliquer sur Enregistrer.

Étape 4

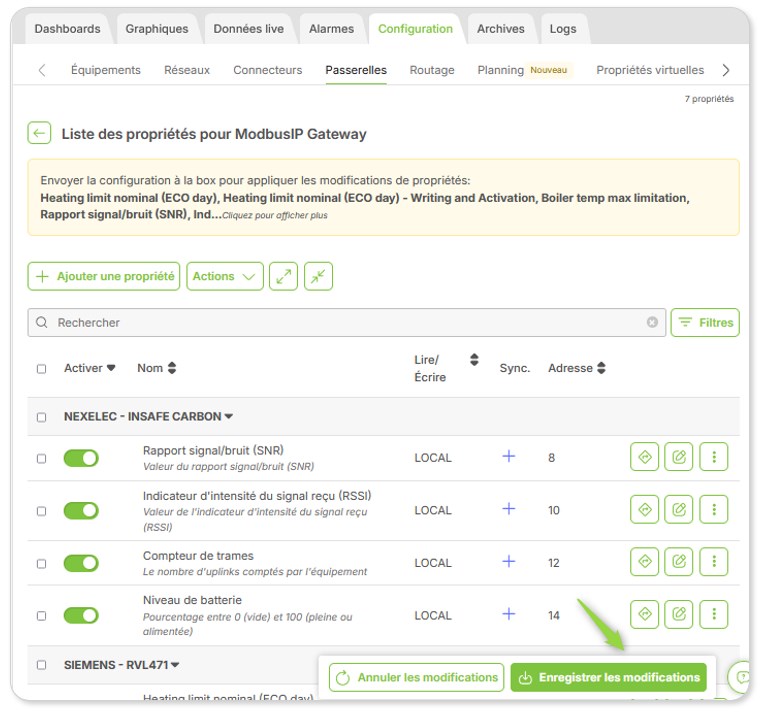

Voici la vue du tableau Modbus de la passerelle

Configuration de la propriété :

En cliquant sur le bouton modifier (sur la ligne de propriété) :

Vous pourrez avoir les détails de votre propriété passerelle.
Assurez-vous que la configuration de votre client Modbus IP correspond à ces paramètres.

Étape 5

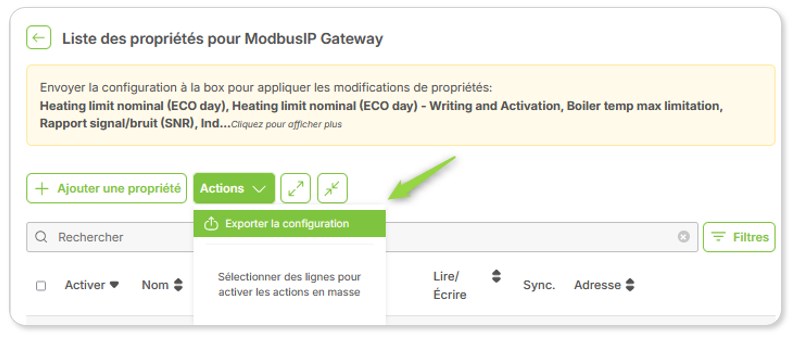

Vous pouvez également télécharger le tableau Modbus.



La table Modbus est obligatoire pour que vous puissiez configurer votre client Modbus IP, avec cette table, vous saurez comment accéder aux données mises à disposition par la Box.



Le fichier est disponible dans le répertoire de téléchargement par défaut :

C'est un fichier csv (séparateur = ','). Vous pouvez l'ouvrir directement dans Excel par exemple. (renommez le fichier en ajoutant l'extention .txt : gateway_properties_configuration.csv.txt) et spécifiez une virgule comme délimiteur lors de l'ouverture du fichier dans excel.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.



Cet article décrit les niveaux de qualité de service (QoS) de MQTT.

QoS signifie « Quality of Service » (Qualité de service)

Il existe trois niveaux de qualité de service différents pour MQTT :

Wattsense est au niveau QoS 1.

Pour toute information complémentaire, veuillez nous contacter ici.

Cet article explique comment créer une passerelle MQTT.

La passerelle MQTT permet l'acquisition de données directement depuis une Box Tower/Bridge vers votre broker MQTT. Les broker MQTT possibles incluent AWS, Azure, IBM ou un broker personnalisé.


Configuration de la passerelle MQTT

CONDITIONS REQUISES POUR CONNECTER VOTRE BOX À VOTRE BROKER MQTT

Vous aurez besoin des informations de connexion de votre broker MQTT :

1. Adresse du broker
2. Port MQTT (1883,8883, etc.)
3. Client ID
4. Informations d'authentification (si nécessaire)
5. Certificat (si requis)

Ces informations devraient être disponibles dans la configuration de votre Broker, sinon veuillez contacter votre fournisseur Broker.

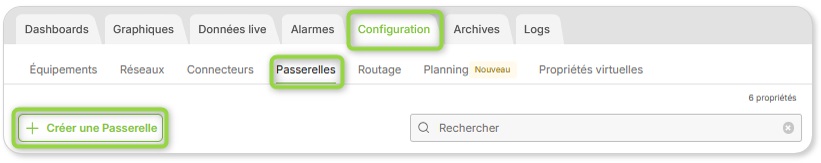

Tout d'abord, vous devrez créer une nouvelle passerelle MQTT (Onglet Configuration / Passerelles / Créer une nouvelle passerelle)

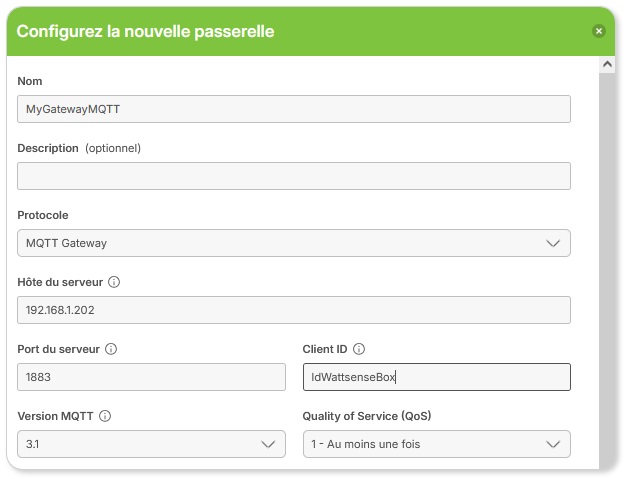

Remplissez les champs obligatoires avec les paramètres de votre broker MQTT.

AUTHENTIFICATION

Si votre broker MQTT nécessite une authentification avec nom d'utilisateur et mot de passe, cliquez sur le bouton Authentification et remplissez les champs.

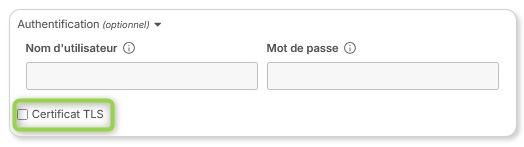

CERTIFICAT TLS :



INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ DANS MQTT SSL/TLS : Le port par défaut pour la connexion MQTT TLS est : 8883 Cela implique une connexion utilisant des certificats. Les certificats sont des fichiers de sécurité qui vous permettent de vous authentifier auprès de votre broker. Si vous utilisez une authentification sécurisée TLS, assurez-vous d'avoir chargé votre certificat CA.



CONSEILS Il peut arriver que votre broker n'utilise pas un certificat CA personnalisé mais un certificat public. Dans ce cas, vous devrez quand même les charger dans la Box. Parce que nous ne les stockons pas par défaut.

Sachant cela, vous pouvez désormais cliquer sur la case TLS si vous devez spécifier tout type de certificats.

ONGLET AVANCÉ

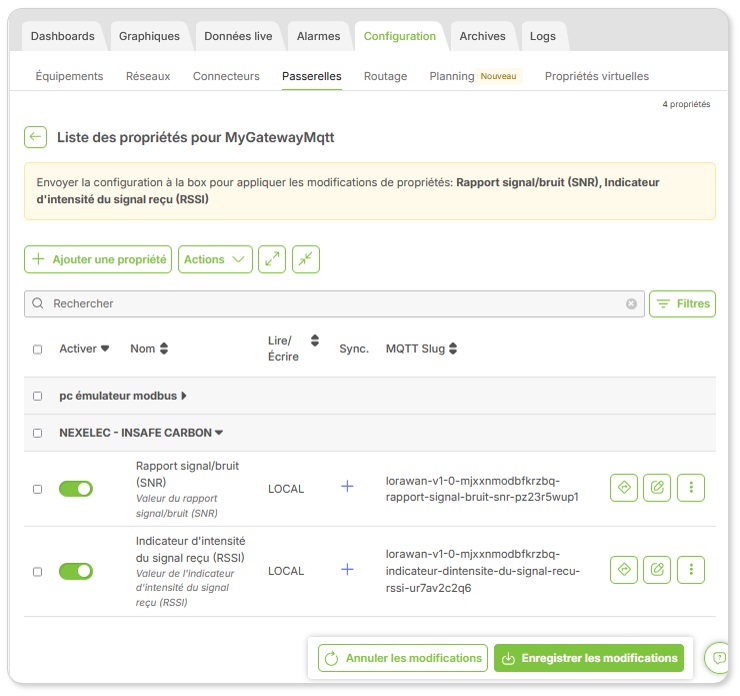

Dans cet onglet avancé, le champ le plus important est le nom du Slug
Un Slug est le champ qui permettra d'identifier une propriété lorsque vous la recevrez chez votre broker.

TOPICS :

Le topic d'uplink et le topic de downlink sont de simples chaînes conformes à un ou plusieurs niveaux de topic. Par exemple, les topics sont sensibles à la casse.
Chaque topic est structuré avec un slash comme délimiteur. Le slash seul est un topic valide.
Le broker utilise les topics pour filtrer les messages pour chaque client abonné au topic.

UPLINK TOPICS

Une nouvelle fonctionnalité (disponible depuis le firmware APPS 6.1.3) permet de personnaliser le format Uplink Topic (par équipement ou par propriété) afin de publier les données vers un logiciel de surveillance/contrôle.
La structure des uplinks topics MQTT peut être définie en fonction de vos besoins, à l'aide de variables et de chaînes. Cette structure générera des topics MQTT pour chaque propriété redirigée.

Les variables suivantes peuvent être combinées dans la structure du topic d'uplink :

1. nom de l'équipement
2. ID d'équipement
3. nom de la propriété
4. ID de propriété
5. ID de passerelle

Cette fonctionnalité a été ajoutée afin d'éviter d'utiliser des slugs pour regrouper les données. Lorsque vous utilisiez des slugs, vous deviez disposer d'un script dans votre courtier MQTT pour analyser le message et accéder au slug, puis agréger les données.

Ainsi, vous pouvez construire la structure du topic à votre convenance en mélangeant textes simples / ID Equipements / ID Propriétés…

DOWNLINK TOPICS

Depuis la version du firmware APPS 6.1.3, vous pouvez ajouter un caractère générique (#) dans les paramètres de downlink topic. Ce caractère générique à plusieurs niveaux (#) couvre plusieurs niveaux de sujet et doit être placé à la fin du format du topic.

Lorsqu'un topic downlink se termine par /#, elle reçoit tous les messages commençant par le texte précédant le caractère générique. Si le sujet est uniquement "#", le client reçoit tous les messages.

Exemple : Si le format du topic downlink est

Pièce1 / Capteur1 / #

Messages envoyés au broker MQTT :

FORMAT

Voici le format des données que vous recevrez :

Uplink Topic Format :

[{"propertyId": "Nom du slug", "timestamp": 1608652394220.0, "value": 12},
 {"propertyId": "Nom du slug", "timestamp": 1608652394222.0, "value": 123456}]

Voici le format que votre broker MQTT doit respecter pour envoyer une commande :
Downlink Topic Format :

{"propertyId": "Nom du slug", "requestType": "write", "value": XX}

Il définira quelle sera la valeur du champ PropertyId de chacune de vos futures propriétés de passerelle.
Par défaut, ce sera Protocol et Property Slug

Exemple :
Si nous avons un capteur Lorawan avec une propriété de température, le Slug serait :
"propertyId" : "Lorawan-MyUniqueSlug1234"

NOTE Property Slug est l'ID unique d'une variable, vous le trouverez dans la configuration de la propriété elle-même Veuillez noter que vos modifications seront appliquées à TOUTES les propriétés de la passerelle.



Configuration des propriétés de la passerelle MQTT

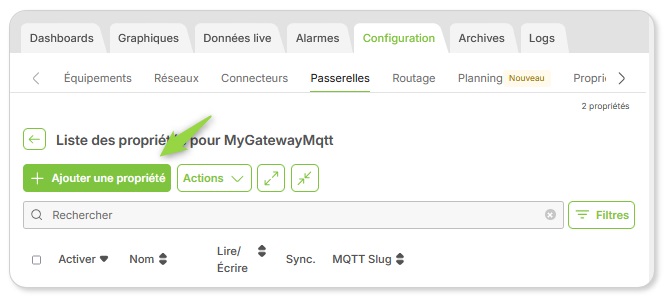

Pour ajouter des propriétés à votre passerelle, sélectionnez le bouton Propriétés :

Ajoutez ensuite la propriété :

Sur la vue suivante vous aurez le choix entre toutes les propriétés disponibles, sélectionnez celle que vous souhaitez rediriger vers votre broker MQTT et cliquez sur Enregistrer



Une fois les propriétés sélectionnées, vous aurez ce genre de fenêtre :



Cliquez sur "Enregistrer les modifications" pour appliquer les modifications.

Assurez-vous que le type d'accès reste comme LOCAL dans cette configuration.



Si vous avez besoin d'informations complémentaires, veuillez nous contacter : ici





Cet article détaille la procédure qui permet de créer une passerelle BACnet dans la console Wattsense.

Dans le l'onglet Configuration / Passerelles, cliquez sur Créér une passerelle.

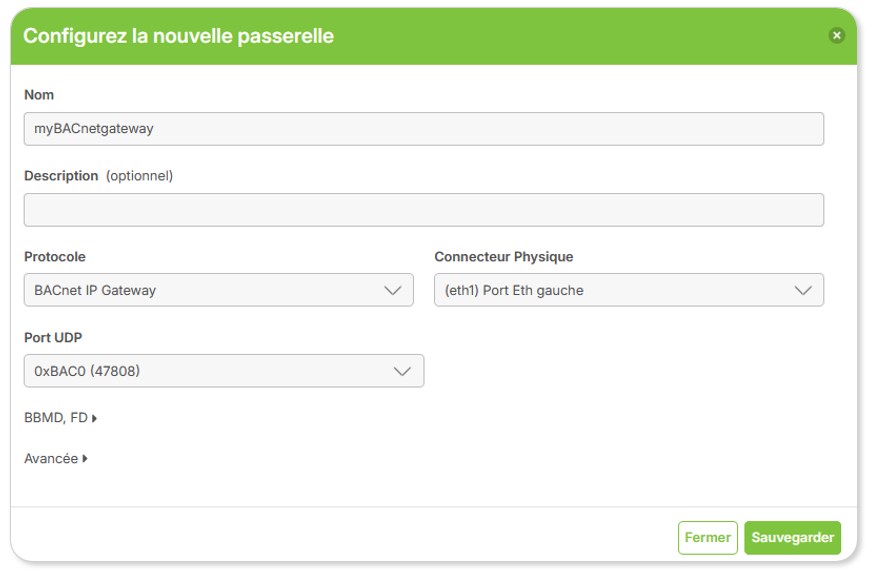

Renseignez le nom de la passerelle, le port UDP et le connecteur physique ethernet sur la Box (eth1 ou eth2)

Vous pouvez choisir le port UDP entre les adresses BAC0 à BAC9 en hexadécimal -> 47808 à 47817 en décimal, ou précisez un port UDP personnalisé  (Autre valeur)

BBMD, FD

Vous pouvez choisir d'activer un scénario (de manière optionnelle)

• BACnet broadcast management device
• Foreign device registration

Vous pouvez aussi consulter notre article BacnetIP nodes and BBMD networks scenarios  pour en savoir plus sur ce sujet.,

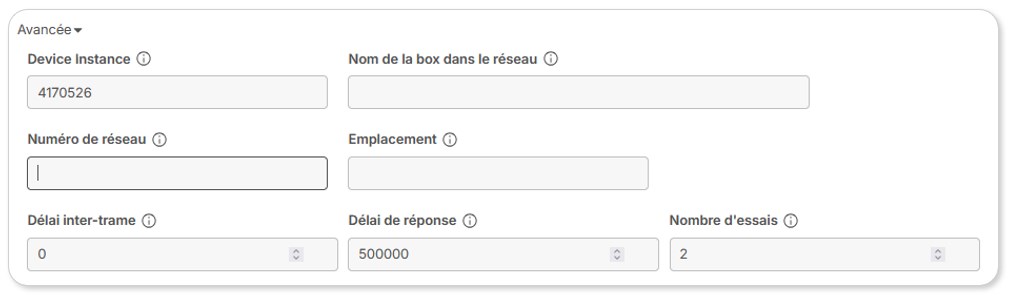

Options avancées

Vous pouvez paramétrer également les informations suivantes dans l'option avancée de la page de configuration

et sauvegardez.

myBACnetgateway apparait dans la liste :

Cliquez ensuite sur Propriétés pour poursuivre le paramétrage :

A ce niveau, vous pouvez ajouter une propriété depuis la liste :

Sélectionner les propriétés à rediriger vers la passerelle et Sauvegarder

Envoyer ensuite la configuration à la Box.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

Cet article vous guidera dans l'installation de votre équipement Lorawan.

Tout d’abord et afin de bien préparer votre installation, vous pouvez consulter cet article Prérequis pour connecter un capteur LoRaWAN à la Box



Vous devez configurer la box Wattsense avant le capteur, sinon le processus JOIN ne réussira pas.



Étape 1

Ajoutez votre équipement à l'aide de notre assistant de configuration (Onglet Configuration / Equipements / Choisir un équipement décodé)

NOTE Si votre équipement n'est pas disponible dans notre base de données, vous pouvez toujours connecter votre capteur. Vous aurez des informations "non décodées" : Niveau de communication (RSSI, SNR et Spreading Factor) et Raw-Payload.



Étape 2

Sélectionnez votre appareil LoRaWAN dans la liste des équipements, puis sélectionnez le protocole (il choisira automatiquement LoRaWAN).

Étape 3

Remplissez le DevEUI, AppEUI, Application Key, ces informations sont fournies par le fabricant.

Étape 4

Sélectionnez les propriétés que vous souhaitez décoder et cliquez sur Enregistrer.

Étape 5

Une fois que c'est fait, vous pouvez cliquer sur "Enregistrer les modifications" afin de pousser la nouvelle configuration vers la Box.
Votre capteur LoRaWAN est désormais installé dans la Box !

Vous pouvez démarrer le processus JOIN de votre capteur (chaque fabricant a son propre processus JOIN, cela est expliqué dans la fiche technique du fabricant du capteur).

Une fois terminé, le logo « appairé » apparaîtra à côté du nom du capteur.

Si vous rencontrez des problèmes pour communiquer avec le capteur, veuillez suivre cette checklist pour debugger votre réseau Lorawan Si vous souhaitez plus d'informations sur l'état de l'équipement, vous pouvez consulter cet article : État de communication des équipements dans la console Wattsense

Si vous avez besoin d'informations complémentaires, veuillez nous contacter : ici
