Comment importer des fichiers BACnet EDE dans la Console ?

Le fichier d'échange doit respecter le format EDE (version 2.3)

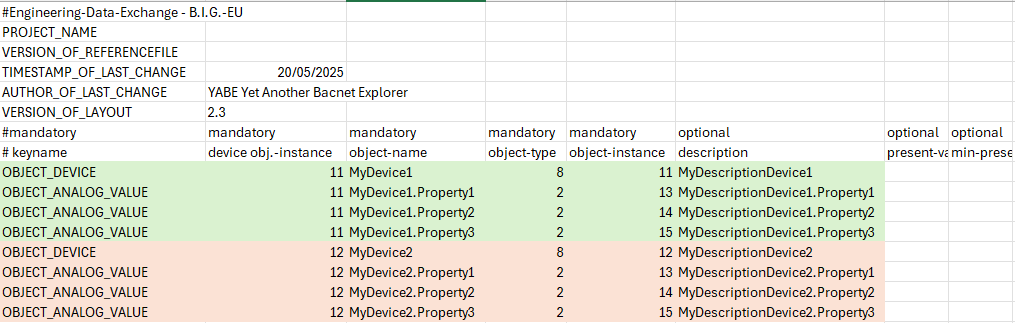

Voici un exemple avec deux équipements (MyDevice1 et MyDevice2) et trois propriétés pour chaque équipement.

Les identifiants des équipements et des propriétés sont très importants et doivent être uniques. Dans l'exemple, l'instance (ou identifiant) de MyDevice1 est 11. L'instance de MyDevice2 est 12 (colonne device obj.-instance).

La ligne contenant OBJECT_DEVICE décrit l'équipement. Les lignes contenant OBJECT_ANALOG_VALUE (ou autre type d'objet BACnet) décrivent les propriétés de l'équipement dont l'id est dans la colonne device obj.-instance.

Pour plus d'informations sur les objets BACnet, consultez notre article dédié.

Comment créer un fichier EDE ?

Utilisez un logiciel permettant de générer un fichier EDE. Exemple : YABE.

Importer un fichier EDE dans la console

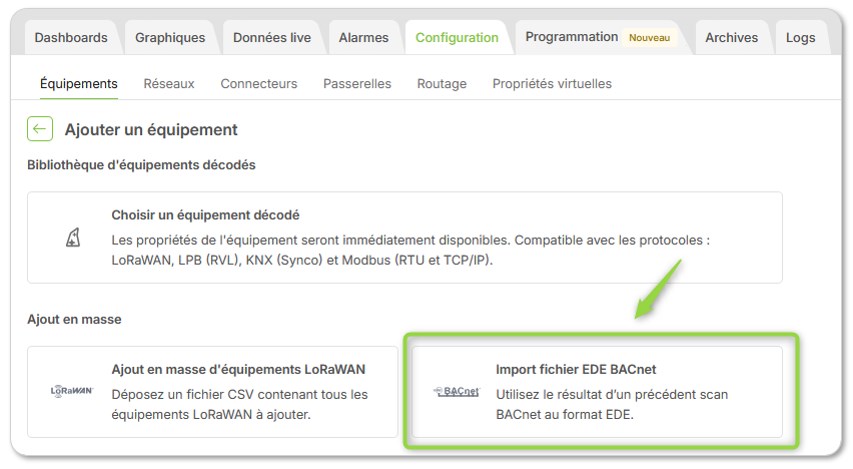

Dans la console, accédez à Configuration / Équipement / Ajouter un équipement / Import EDE BACnet

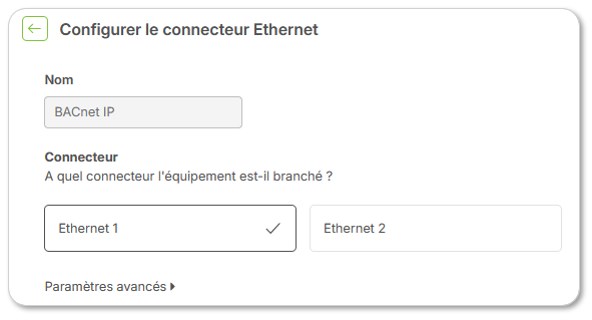

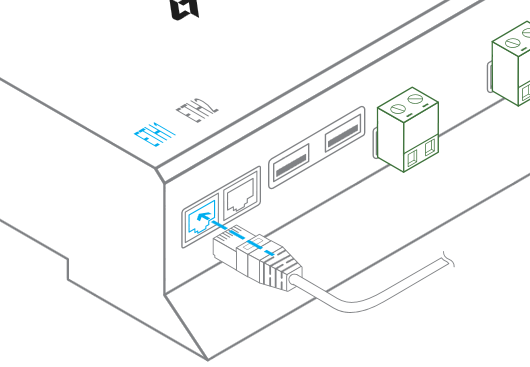

Sélectionnez le port Ethernet physique sur la Box :

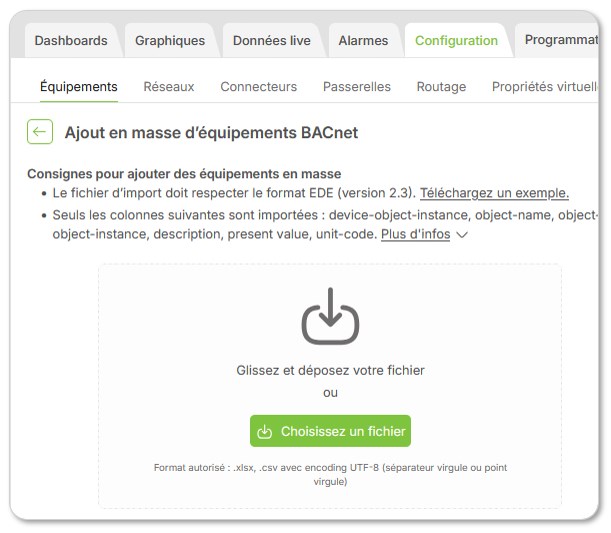

Sur la page suivante, vous pouvez télécharger le modèle EDE comme indiqué ci-dessus. Une fois le fichier EDE correctement rempli, vous pouvez lancer la procédure d'importation (Choisissez un fichier). Les formats autorisés sont listés.

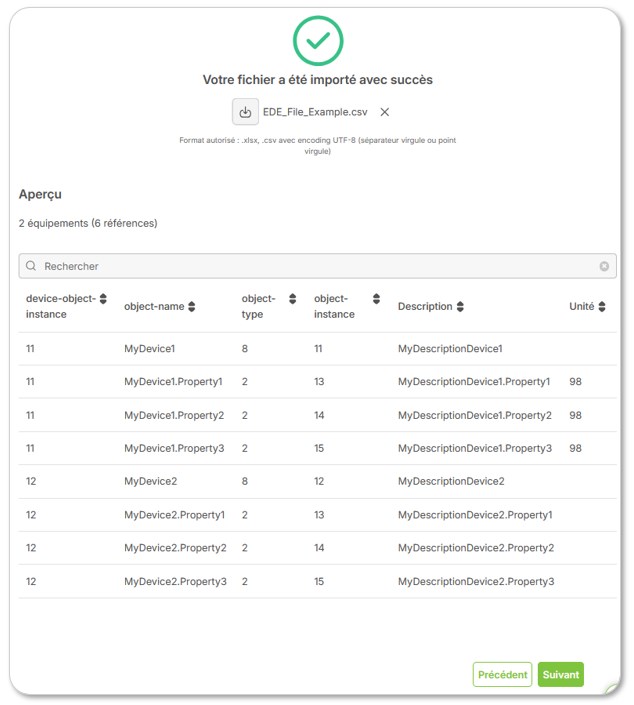

Une fois le fichier uploadé, un aperçu est disponible :

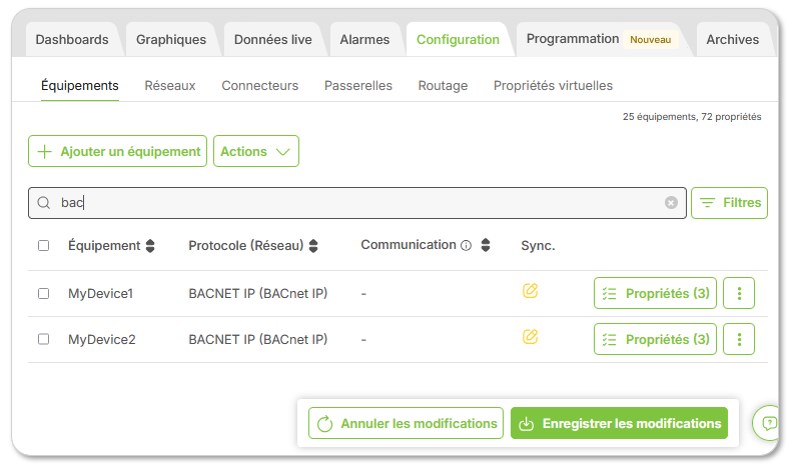

Revenez à la page de configuration pour voir les changements :

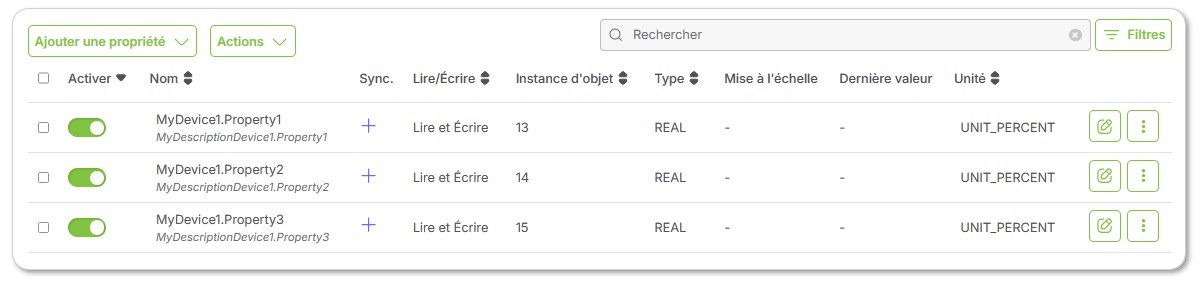

Avant d'enregistrer les modifications, vous pouvez vérifier les paramètres de vos propriétés en cliquant sur le bouton Propriétés :

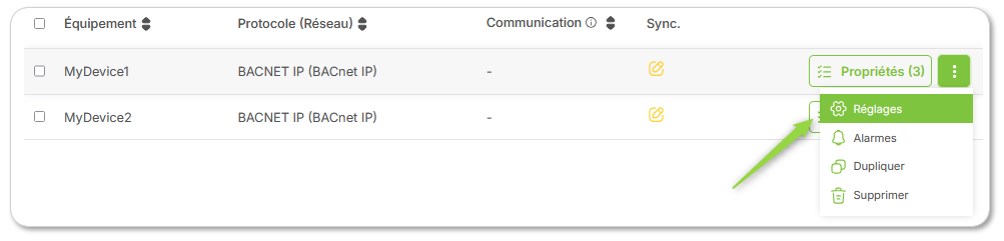

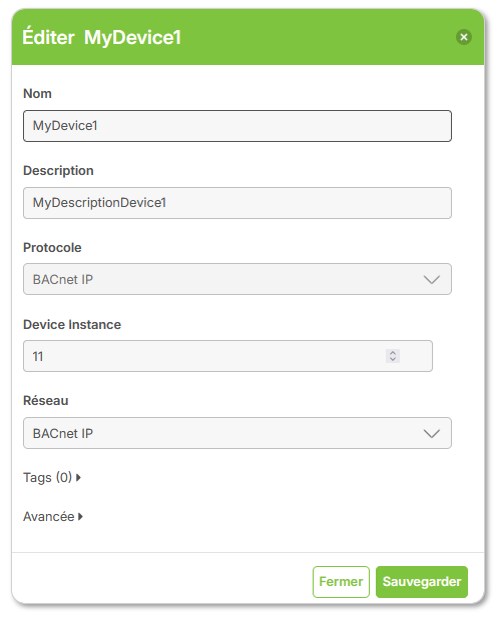

De la même manière, vous pouvez vérifier les paramètres de l'équipement en cliquant sur Réglages :

Limitations et dépannage

• Les modes client et serveur BACnet ne peuvent pas être activés simultanément.

Veuillez noter que les modes client et serveur BACnet ne peuvent pas être activés simultanément. Par conséquent, si une passerelle BACnet est déjà configurée dans la console, l'importation du fichier EDE échouera (un message d'erreur s'affichera).

• Taille du fichier EDE

Il peut arriver que le fichier EDE soit trop volumineux pour le module d'importation (en termes de lignes et de taille). Veuillez supprimer les lignes inutiles avant l'importation. Les fichiers sont limités à 1 Mo et 5000 lignes.

• Version du fichier EDE

Dans l'en-tête du fichier EDE, un champ est nommé VERSION_OF_LAYOUT. Veuillez vérifier que la version est bien 2.3.

• Champs obligatoires (par exemple, instance ou identifiant de l'équipement)

Si les champs obligatoires ne sont pas remplis, vous aurez des messages d'erreur lors de l'importation : exemple : object-type is required,object-instance is required.

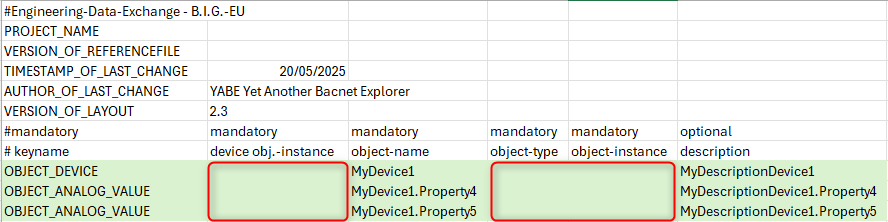

Comment afficher les messages d'erreur ? Dans l'exemple suivant, importons un fichier csv sans certains champs obligatoires :

En important ce fichier, le message suivant s'affiche :

Cliquez sur le bouton Télécharger le rapport d'erreur.

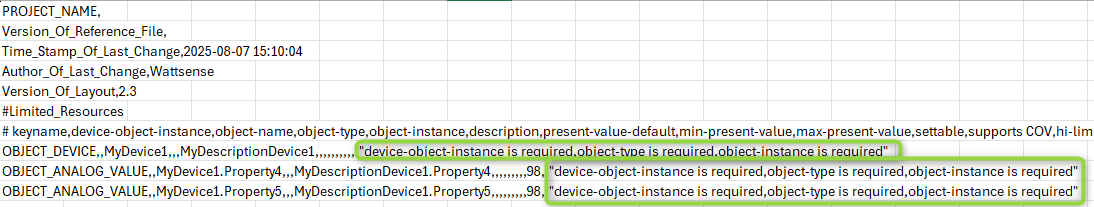

Le fichier EDE sera disponible dans le répertoire de téléchargement standard de votre système. Les informations sont ajoutées à la fin de chaque ligne contenant une erreur.

• Deux importations successives pour le même équipement (même id)

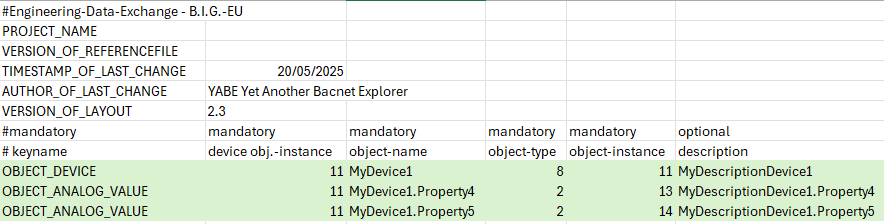

Dans l'exemple ci-dessous, vous disposez d'un deuxième fichier EDE avec le même équipement (MyDevice1) mais avec des propriétés supplémentaires (Property4 et Property5) :

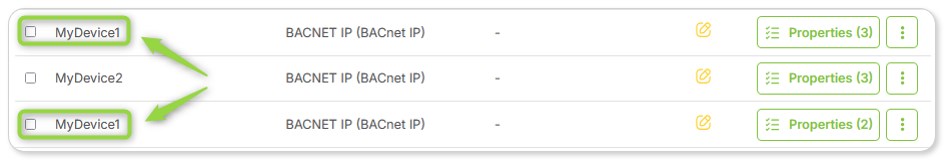

Le module d'importation créera l'équipement deux fois dans la console, ce qui n'est pas le résultat attendu.

Dans ce cas, supprimez MyDevice1 de la console et réimportez un fichier EDE complet (avec les propriétés 1 à 5).

Pour toute information complémentaire, veuillez nous contacter : Assistance Wattsense.
