Cet article décrit les différents états / statuts de connexion du Bridge dans le panneau d'en-tête de la console Wattsense.

Les modifications ci-dessous sont introduites avec la version 6.2.2 du firmware.


Des modifications ont été apportées à ce module de connexion principalement pour supprimer le délai obligatoire de 600 s entre deux envois de données (passerelle) en configuration LAN (deuxième partie de l'article).

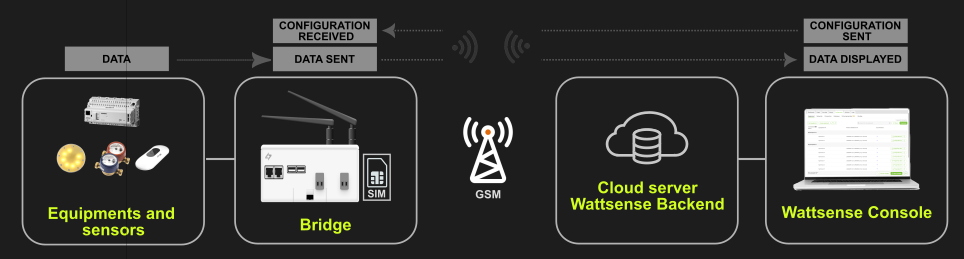

A – Bridge avec une configuration GSM par défaut

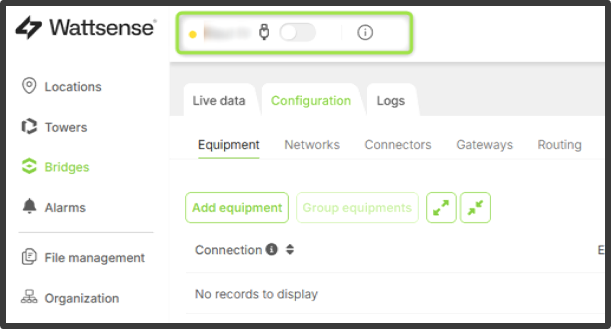

Cas A-1 : Le Bridge est hors-ligne

Le voyant rouge indique que la box est hors ligne et les instructions suivantes s'affichent :

Bridge déconnecté de la console.
Activez la communication via la carte SIM pour connecter le boîtier à la console et envoyer une nouvelle configuration. Sans connexion, vous pouvez modifier la configuration du boîtier dans la console mais ne pas l'envoyer. Les valeurs des propriétés ne sont pas non plus reçues.

Cliquer sur le bouton gris Article.StatusBridge.ToggleButtonGris.png pour connecter le Bridge à la console.

Si la connexion est établie, le toggle button passera en vert Article.StatusBridge.ToggleButtonVert.png .

Vous devrez peut-être attendre environ 10 à 20 secondes avant que les connexions GSM ne soient établies en raison des tâches de synchronisation.

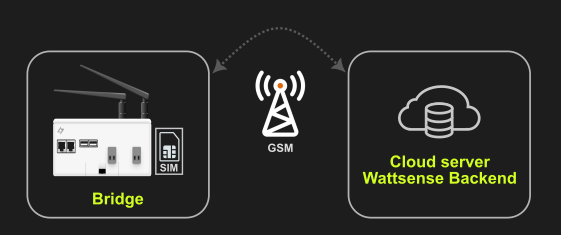

Cas A-2 : Le Bridge est connecté via le réseau GSM

La box est en ligne. Les symboles affichés ont la signification suivante :

	Antenne GSM active
	Force du signal du réseau cellulaire

Les données sont transmises au broker MQTT via la connexion cellulaire.

Si vous n'utilisez pas de connectivité LAN, lorsque le toggle button s'éteint, les données cesseront d'être transmises via GSM.


Une fois connecté, vous pouvez envoyer une configuration de la console vers le Bridge ainsi qu'afficher les propriétés des équipements dans la console pendant 1 heure (onglet Donnée Live). Les données seront supprimées de la console après cette période.

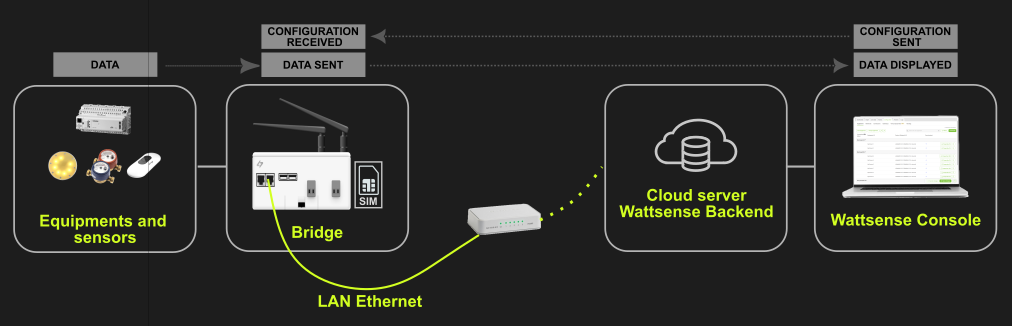

B – Le Bridge est connecté via le réseau Ethernet/IP

En plus du mode cellulaire par défaut, vous pouvez connecter le Bridge à Internet via un câble Ethernet LAN.


Dans ce cas, plusieurs états de connexion sont possibles.

Cas B-1 : Le Bridge est connecté à internet grâce au réseau Ethernet/IP. Aucune donnée n'est transmise.

Dans ce cas, vous pouvez envoyer une configuration de la console au Bridge, mais vous ne recevrez pas de données dans l'onglet de données Live. Les données sont transmises au broker MQTT du client via le réseau Ethernet/IP.

Les instructions suivantes s'affichent :

Activez la communication via la carte SIM pour connecter la Box à la console et réceptionner les valeurs des propriétés. (limité à 30 activations sur 7 jours consécutifs). Durée de connexion : 60 minutes.

Cliquer sur le bouton gris Article.StatusBridge.ToggleButtonGris.png pour connecter le Bridge à la console.

Si la connexion est établie, le toggle button passera en vert Article.StatusBridge.ToggleButtonVert.png .

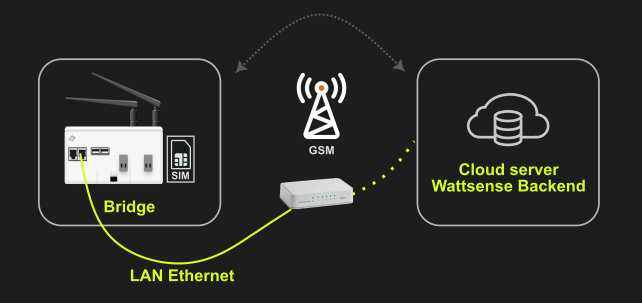

Cas B-2 : Le Bridge dispose d'une connexion Ethernet/IP. La connectivité GSM est activée.

Dans ce cas, le Bridge est connecté via GSM (cf paragraphe A-2 ci-dessus)

Cas B-3 : si aucun réseau GSM n'est disponible, les données et la configuration sont envoyées via le réseau Ethernet/IP.


Pour plus d'informations, n'hésitez pas à nous contacter ici.
