Comment puis-je créer mon réseau BACnet ?

Cet article explique comment ajouter un équipement BACnet à la console Wattsense.

Pour plus d'informations sur BACnet, consultez notre article : Informations générales sur BACnet.

Ajouter un équipement BACnet dans la console Wattsense

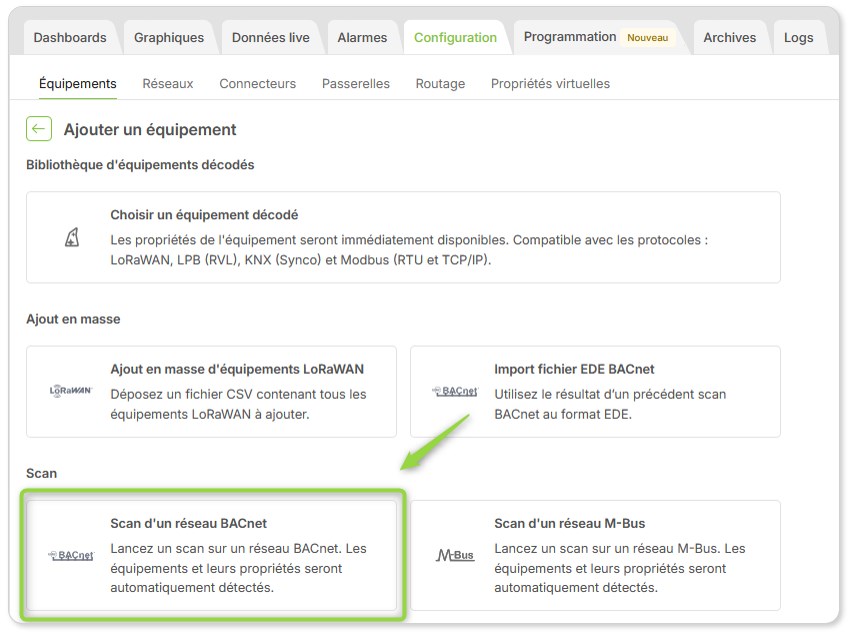

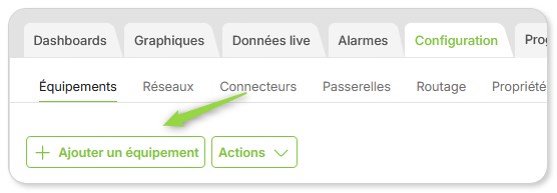

Dans la console, cliquez sur le bouton Ajouter un équipement (onglet Configuration).

Cliquez ensuite sur Scan d'un réseau BACnet

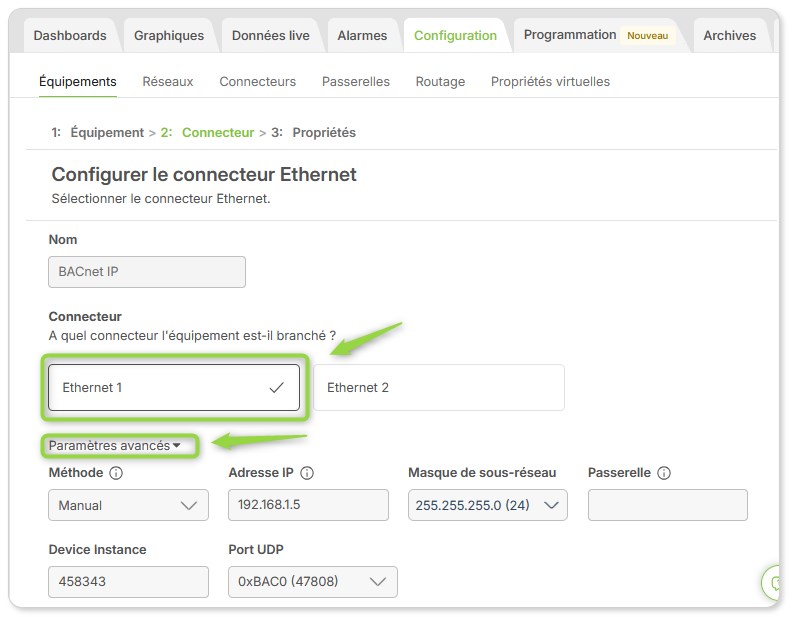

Paramètres de connexion Ethernet

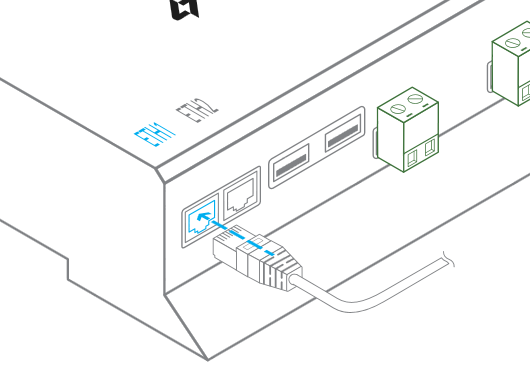

Sélectionnez le connecteur physique  Ethernet connecté à votre périphérique BACnet. Les paramètres avancés vous indiqueront la configuration du connecteur :

ETH1, ETH2 = (port Ethernet sur la Box)

Méthode : Manuelle ou DHCP (selon votre configuration réseau).
Dans les paramètres avancés, le device instance = (458343 dans notre exemple) correspond à l'instance (ID) de la Box Wattsense sur le réseau BACnet.

Analyse des périphériques et des propriétés

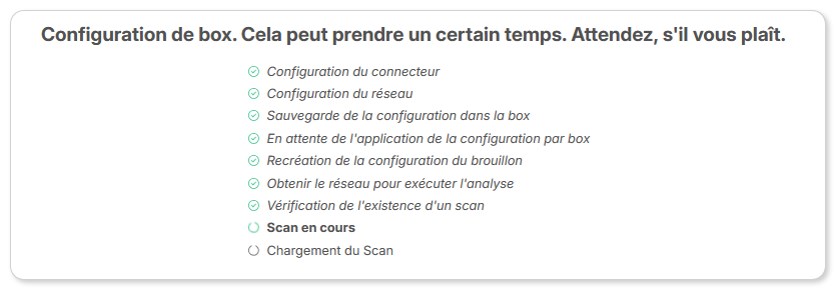

Une fois le connecteur configuré, cliquez sur « Suivant » pour lancer l'analyse BACnet.

Veuillez noter que cette analyse peut prendre un certain temps selon le nombre d'équipements et de propriétés. Cette fonctionnalité est limitée aux bâtiments de tailles petites et moyennes.

Si vous rencontrez des problèmes lors de l'analyse, consultez l'article suivant :

Checklist pour debugger votre réseau BacnetIP

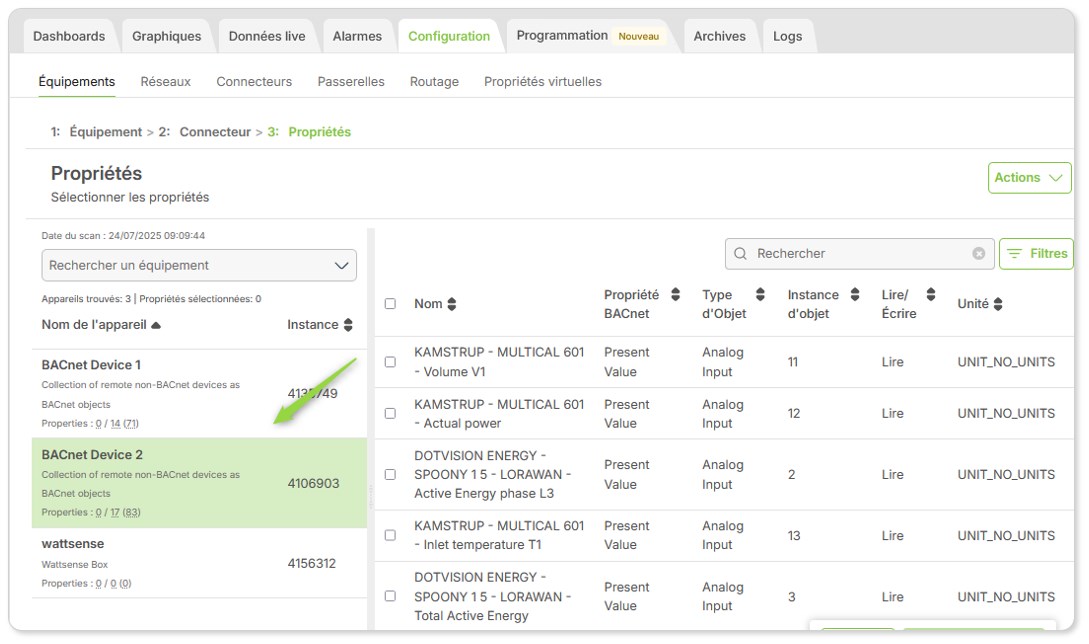

Cliquez sur « Suivant » pour afficher le résultat de l'analyse.

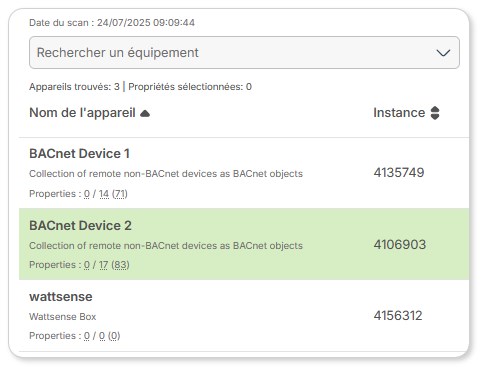

Les équipements détectés s'affichent dans une liste à gauche de l'écran.

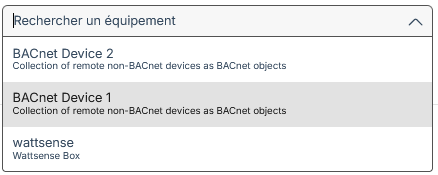

Vous trouverez ici les informations sur l'équipement sélectionné (numéro d'instance / nombre de propriétés). Vous pouvez également rechercher un équipement spécifique à l'aide de la liste de filtres.

Veuillez noter que la liste des propriétés est filtrée pour afficher uniquement Average Value, Present Value, Property for writing et Program state. Vous pouvez toutefois accéder facilement à la liste complète en cliquant sur le lien dans la boîte de dialogue dédiée.

Sélection des propriétés

Cliquez sur l'équipement pour afficher ses propriétés :

Comme de nombreuses propriétés apparaîtront probablement dans la liste, vous devrez peut-être appliquer vos propres filtres. Il existe deux méthodes pour cela :
• La méthode de recherche (saisissez le nom de la propriété dans la zone de recherche)

• La méthode de filtrage (utilisez le bouton Filtres)

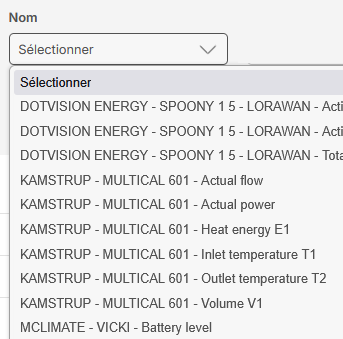

Vous pouvez filtrer par nom, accès (lecture écriture), propriété BACnet, type d'objet, instance d'objet, unité.

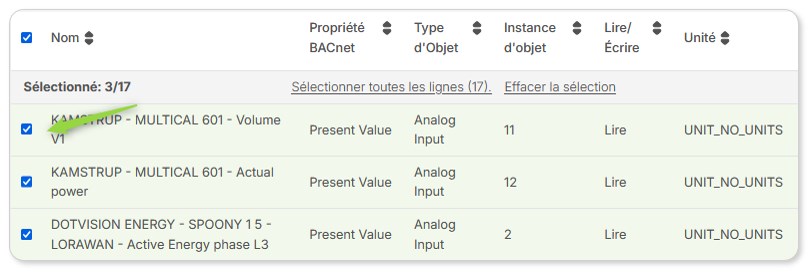

Sélectionnez les propriétés que vous souhaitez surveiller et cliquez sur Enregistrer les modifications

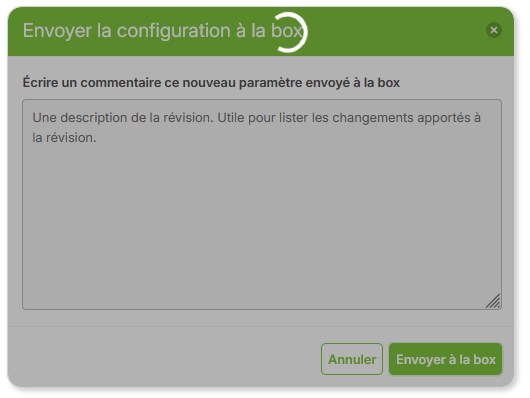

Et envoyez la configuration à la box :

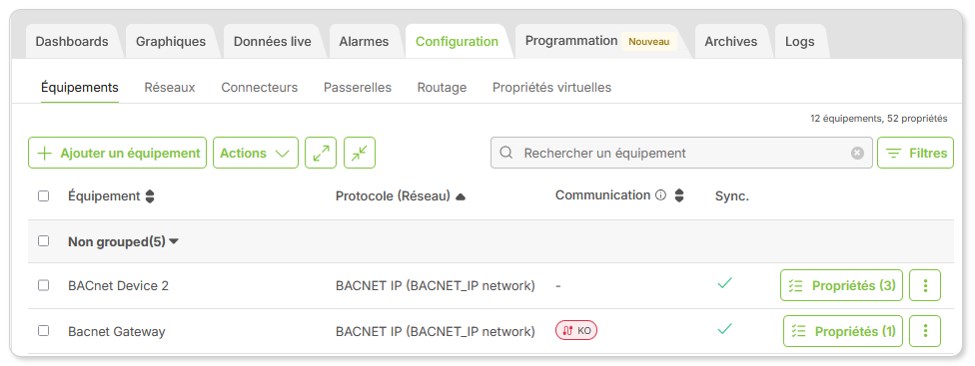

Vous pouvez maintenant voir votre équipement/propriétés BACnet dans la console :

Sélection de propriétés via un fichier texte

Le scan BACnet peut remonter un nombre élevé de propriétés. Dans ce cas il est peut être plus simple de les sélectionner dans un fichier excel. Pour cela, utilisez la fonction d'import / export de propriétés BACnet (menu en haut à droite sur la page des équipements/propriétés)

Export du fichier excel

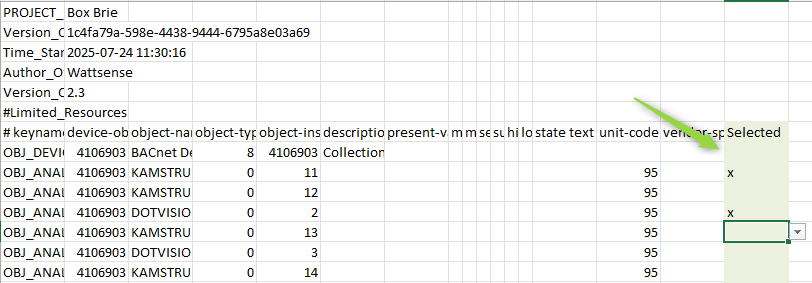

Le fichier exporté sera disponible dans le dossier téléchargement standard de votre système. Il s'agit d'un fichier au format EDE avec une colonne supplémentaire de sélection. Dans cette colonne Selected, indiquez par une croix les propriétés à ajouter (Laissez vide pour les propriétés à ignorer).

Modifiez uniquement la colonne Selected, les autres changements sont ignorés. Une fois ajoutées à la configuration, les propriétés pourront être modifiées en masse.

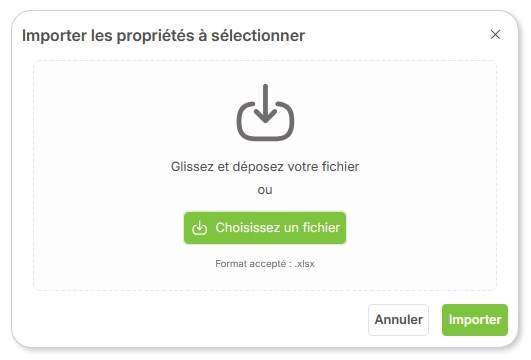

Import du fichier excel

Une fois modifié et sauvegardé, vous pouvez réimporter le fichier de sélection.

Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Assistance Wattsense
