  • Comment envoyer un downlink depuis un client IP Modbus ?

    Cet article est un tutoriel destiné aux utilisateurs ayant configuré une passerelle IP Modbus sur leur Tower/Bridge, redirigeant les valeurs des capteurs Lorawan. Ce tutoriel vous permettra d'en savoir plus sur la configuration d'une passerelle IP Modbus.



    Attention

    Les spécifications de downlink sont expliquées uniquement dans la documentation du fabricant du capteur.



    Étape 1

    Assurez-vous d'avoir configuré une passerelle IP Modbus redirigeant les propriétés appropriées. Pour envoyer un downlink, la propriété Message downlink encodé ou Encoded downlink message est requise.




    PointDexclamationSmall.png Rappelez-vous l'adresse de la propriété : 268.



    Warning48x48.png Le type de la propriété est Texte et ne doit pas être modifié.




    Étape 2

    Accédez à votre interface client Modbus et connectez-vous à l'adresse IP de votre Box Wattsense. Vous devriez la trouver dans l'onglet Configuration > Connecteurs.







    PointDexclamationSmall.png Pour cet exemple, j'utilise mon ordinateur comme client Modbus, en utilisant le logiciel ModbusDoctor.



    Étape 3

    • Définissez l'adresse du Encoded downlink message (268 dans mon exemple).
    • Définissez le type comme Holding register.
    • Configurez le nombre de registres du downlink en fonction de sa taille. (Un registre contient 16 bits, vous pouvez donc utiliser 2 caractères ASCII par registre.)
    • Dans cet exemple, nous envoyons le downlink suivante : 401E20:1
      (Ce downlink contient 8 caractères, nous pouvons donc définir la taille à 4.)


    • Écrire 2 caractères ASCII de votre downlink dans chaque zone de registre.


    Cliquez sur ÉCRITURE/WRITING pour envoyer le downlink.





    Attention

    Veuillez noter que pour un capteur LoRaWAN de classe A, le downlink est reçu immédiatement après l'envoi d'un uplink. Si vous envoyez plusieurs downlinks, ils seront stockés et envoyés au capteur un par un. La file d'attente des downlinks est une file d'attente de type LAST IN - FIRST OUT (DERNIER ENTRÉ - PREMIER SORTIE) par capteur.

    Lien vers une documentation complémentaire sur les downlinks LoRaWAN.



    Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

    Afficher plus
  • Comment envoyer un downlink depuis un client BACnet ?

    Cet article est un tutoriel destiné aux utilisateurs ayant configuré une passerelle Bacnet dans leur Tower/Bridge, redirigeant les valeurs des capteurs LoRaWAN. Ce tutoriel vous permettra d'en savoir plus sur la configuration d'une passerelle BACnet.



    Attention

    Les spécifications de downlink sont uniquement expliquées dans la documentation du fabricant du capteur.



    Étape 1

    Assurez-vous d'avoir configuré une passerelle Bacnet redirigeant les propriétés appropriées. Pour envoyer un downlink, la propriété Message downlink encodé ou Encoded downlink message est requise.





    Le type d'objet BACnet doit être une chaîne de caractères.

    Sachez que la plupart des superviseurs ne prennent pas en charge le type de données nécessaire dans BACnet pour écrire en downlink. Le format CSV n'est pas pris en charge.





    Étape 2

    Accédez à votre interface client BACnet et recherchez votre passerelle BACnet Wattsense. Vous devriez y trouver vos propriétés LoRaWAN redirigées.







    Pour cet exemple, j'utilise mon ordinateur comme client BACnet, en utilisant le logiciel Yabe.



    Étape 3

    Choisissez la propriété Encoded downlink message et saisissez votre message downlink dans Present Value. Appuyez sur Entrée pour envoyer le downlink à votre capteur.



    Attention

    Veuillez noter que pour un capteur LoRaWAN de classe A, le downlink est reçu immédiatement après l'envoi d'un uplink. Si vous envoyez plusieurs downlinks, ils seront stockés et envoyés au capteur un par un. La file d'attente des downlinks est une file d'attente de type LAST IN - FIRST OUT (DERNIER ENTRÉ - PREMIER SORTIE) par capteur.

    Lien vers une documentation complémentaire sur les downlinks LoRaWAN.

    Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Support Wattsense

    Afficher plus
  • Comment envoyer un downlink LoRaWAN ?

    Cet article explique en détail comment envoyer un downlink LoRaWAN.


    Tout d'abord, assurez-vous d'avoir suivi le tutoriel d'installation : Comment connecter un équipement LoRaWAN à ma Box ?





    Étape 1

    Allez dans les propriétés de votre équipement (Onglet Configuration / Equipements / Propriétés)


    Dans les propriétés sélectionnées, assurez-vous d'avoir coché celle appelée Message downlink encodé  ou Encoded downlink message




    PointDexclamationSmall.png C'est la seule propriété avec un type d'accès « Écrire »



    Étape 2

    Maintenant que toutes les conditions sont remplies, vous pouvez envoyer le downlink. Dans l'onglet Données live et cliquez sur le bouton  Définir une valeur


    Étape 3

    1) Remplissez ce champ avec la valeur de votre downlink. Les spécifications du downlink sont expliquées dans la documentation du fabricant du capteur.


    2) Une fois que vous avez cliqué sur Sauvegarder, le downlink sera envoyé au capteur.



    PointDexclamationSmall.png Si vous envoyez plusieurs downlinks à la suite, le dernier downlink remplacera le précédent. Lien vers une documentation supplémentaire sur les downlinks Lorawan

    Le numéro de port doit être spécifié à la fin du downlink comme suit :

    [DOWNLINK]:[PORT]

    ex:
    ABCDEF:1

    Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Assistance Wattsense



    Afficher plus
  • Comment configurer LPB avec un contrôleur Siemens LMS et une interface OCI345

    Cet article explique comment configurer LPB avec un contrôleur Siemens LMS et une interface OCI345.

    Connexion matérielle

    Veuillez connecter les appareils comme indiqué sur l'image ci-dessous :




    DB = Daten-Bus= polarité (+)
    MB = Masse-Bus = polarité (-)



    Configuration

    Numéro de segment et d'appareil

    Dans la console Wattsense, dans la section LPB, vous devez saisir le numéro de segment et d'appareil du contrôleur :


    Pour obtenir ces informations, suivez les étapes suivantes :

    Sur l'interface du contrôleur, accédez au menu LPB :


    1 - Appuyez une fois sur la touche « OK »

    2 - Appuyez sur la touche « i » et maintenez-la enfoncée pendant 3 secondes

    3 - Sélectionnez le menu Spécialiste / Configuration LPB à l'aide de la molette


    Dans ce menu, vous aurez accès à tous les paramètres du système LPB, y compris l'adresse de l'appareil et du segment ainsi que la fonction d'alimentation du bus


    Utilisez ce menu pour récupérer les informations nécessaires :






    Adresse appareil = 1 dans cet exemple Adresse segment = 1 dans cet exemple



    Vous pouvez vérifier la tension de sortie avec un voltmètre sur le bus LPB. La valeur mesurée devrait être de 16 V.

    Vous pouvez effectuer la mesure directement sur la Box Wattsense (connecteur LPB) une fois celle-ci connectée au contrôleur.


    Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

    Afficher plus
  • Architecture réseau avec la carte SIM

    Cet article fait référence à la configuration et à la structure du réseau, y compris la façon dont les équipements sont connectés à la box Wattsense.

    Les boxes Tower ou Bridge intègrent une carte SIM permettant la communication avec les serveurs Wattsense en cas de dépannage ou de besoin de stockage de données.

    La communication GSM est prioritaire au sein du réseau, qu'une connexion Ethernet soit établie ou non. Cela garantit un accès ininterrompu à la box.

    La connectivité GSM assure un accès constant à l'appareil, essentiel à une configuration fluide et à son bon fonctionnement.

    • Dans le Bridge, les données sont transmises en continu pendant 60 minutes, garantissant une communication et une configuration fiables pour tous les équipements connectés au boîtier Wattsense.
    • La Tower assure une transmission constante des données, servant de structure principale pour le stockage et la transmission des données.

    SchemaGsm (1).png



    Est-il possible de désactiver la carte SIM 4G ?

    Oui, il est possible de désactiver la carte SIM 4G. Cette opération peut être effectuée à distance, sans avoir à ouvrir la box Wattsense pour retirer physiquement la carte SIM, car cela pourrait l'endommager. Avant de désactiver la carte SIM et d'assurer la communication continue entre la Tower ou le Bridge, quelques étapes de configuration réseau doivent être suivies.

    Diagramme sans nom.drawio.png

    La première étape consiste à configurer votre installation, en vous assurant qu'une adresse IP est attribuée à vos appareils et qu'ils peuvent communiquer avec la box Wattsense. Pour une configuration précise, consultez l'article « Table de routage ».

    Il est important de tester votre communication réseau avant de désactiver la carte SIM, car à ce stade, le dépannage à distance par l'assistance Wattsense ne sera pas possible. De plus, pour plus d'informations sur la configuration de votre pare-feu et de votre accès réseau, veuillez consulter l'article « Ports ouverts » pour obtenir des instructions détaillées.

    Warning48x48.png La désactivation d'une carte SIM ne peut être effectuée que par l'équipe d'assistance Wattsense. Après avoir suivi les étapes mentionnées, veuillez nous contacter pour obtenir de l'aide.

    Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

    Afficher plus
  • Mapping entre les différents protocoles

    Cet article explique le mapping entre différents protocoles.

    R = Lecture  W = Ecriture

      SORTIE (Serveur)
    ENTREE (Client) MQTT BACNET MODBUS TCP/IP
    LoRaWAN  RW RW* RW
    Modbus RTU RW RW R
    M-Bus R R R
    LPB RW RW -
    KNX RW R RW



    L'équipement peut être utilisé comme client, pour cela veuillez vérifier le mapping ci-dessous :

      SORTIE (Serveur)
    ENTREE (Client) MQTT BACNET MODBUS TCP/IP
    Modbus IP RW R RW
    Bacnet IP RW - RW**




    * Pour envoyer un downlink d'un équipement BACnet vers un appareil LoRaWAN, l'encodage doit être UTF-8

    ** Pour Modbus TCP/IP vérification en lecture  :

    Binary Input/Output/Value => Coil/flag
    Binary Input/Output/Value => holding register/uint16 and int16
    Analog Input/Output/Value => holding register/uint16 and int16
    Analog Input/Output/Value => holding register/f32_abcd
    Multistate Value/Input/Output => holding register/int16 and uint16

    ** For Modbus TCP/IP vérification en écriture :

    Binary Output <= holding register/uint16 and int16
    Analog Output/Value <= holding register/f32_abcd
    Analog Output/Value <= holding register/uint16 and int16
    Multistate Value/Output <= holding register/int16 and uint16



    Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Support Wattsense

    Afficher plus
  • Configurer une adresse IP statique sur le port Ethernet

    Cet article explique comment configurer une adresse IP statique sur le port Ethernet.



    Par défaut les 2 ports ethernet sont configurés en mode DHCP, ce qui signifie que s'il y a un serveur DHCP sur le réseau, il configurera automatiquement les adresses ethernet.

    S'il n'y a pas de serveur DHCP ou si vous devez configurer des adresses statiques, voici le tutoriel expliquant comment procéder.

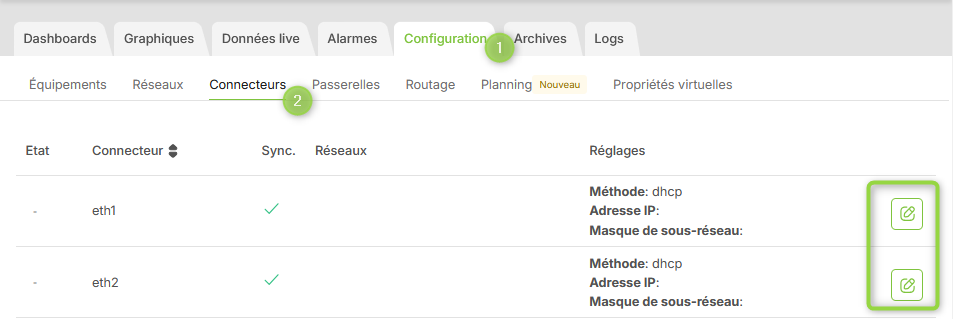

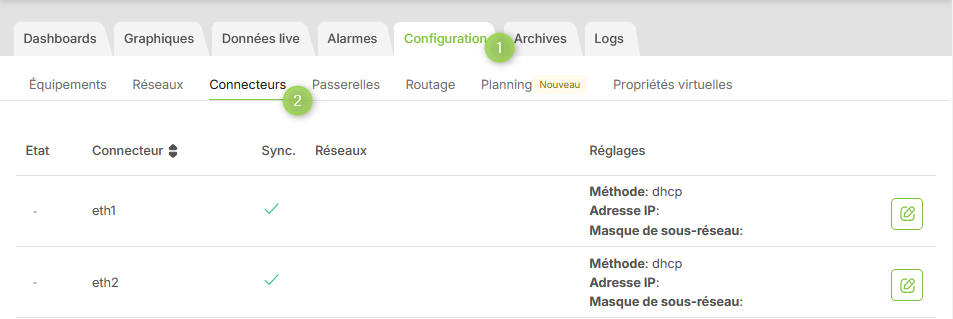

    • Allez dans les onglets « Configuration » de la console utilisateur, puis « Connecteurs » :




    • Cliquez sur le port Ethernet que vous souhaitez configurer :

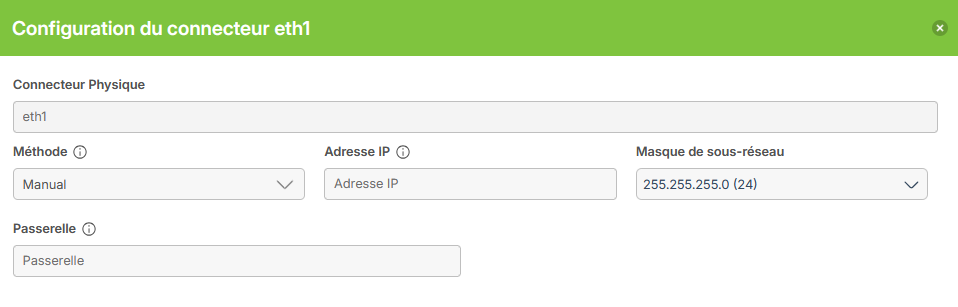

    • Sélectionnez d'abord la méthode "Manual" et configurez les paramètres suivants :


    Adresse IP : est l'adresse IP du port ETH1.
    Passerelle : Configurez la passerelle du réseau s'il y en a une, sinon laissez-la vide.



    Warning48x48.png Le masque de réseau doit correspondre à celui défini dans le réseau (veuillez contacter votre service informatique pour plus d'informations)



    Si vous avez besoin d'informations complémentaires, veuillez nous contacter ici





    Afficher plus
  • Connectez la BOX à Internet via un PC et un téléphone mobile

    Cet article explique comment connecter la BOX à internet via un PC et un téléphone portable



    Prérequis :

    • PC Windows avec Windows 10
    • Connexion mobile partagée déjà sur votre PC
    • Câble Ethernet
    • Box Wattsense déjà allumée
    • Accédez à votre box sur console.wattsense.com

    Le pdf ci-joint explique en détail la procédure.
