Comment configurer LPB avec un contrôleur Siemens LMS et une interface OCI345

Cet article explique comment configurer LPB avec un contrôleur Siemens LMS et une interface OCI345.

Connexion matérielle

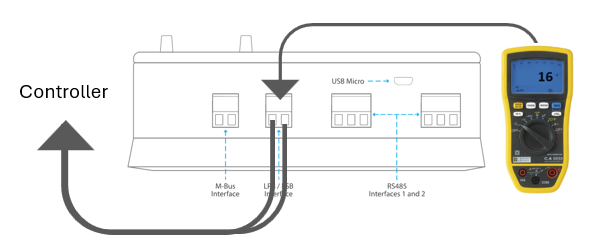

Veuillez connecter les appareils comme indiqué sur l'image ci-dessous :

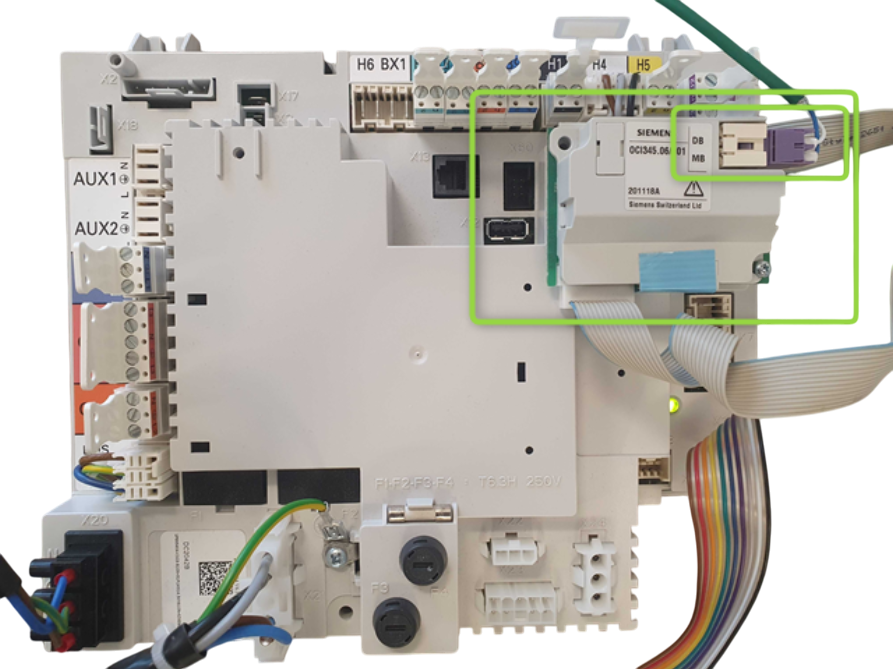

DB = Daten-Bus= polarité (+)
MB = Masse-Bus = polarité (-)

Configuration

Numéro de segment et d'appareil

Dans la console Wattsense, dans la section LPB, vous devez saisir le numéro de segment et d'appareil du contrôleur :

Pour obtenir ces informations, suivez les étapes suivantes :

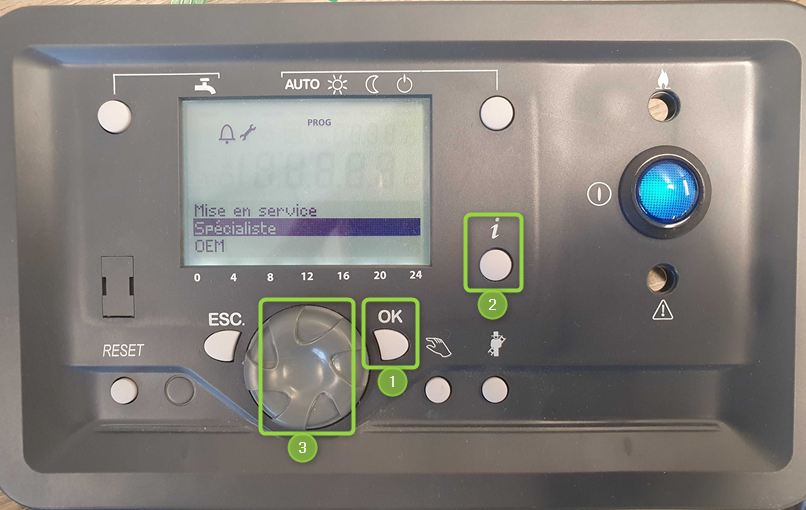

Sur l'interface du contrôleur, accédez au menu LPB :

1 - Appuyez une fois sur la touche « OK »

2 - Appuyez sur la touche « i » et maintenez-la enfoncée pendant 3 secondes

3 - Sélectionnez le menu Spécialiste / Configuration LPB à l'aide de la molette

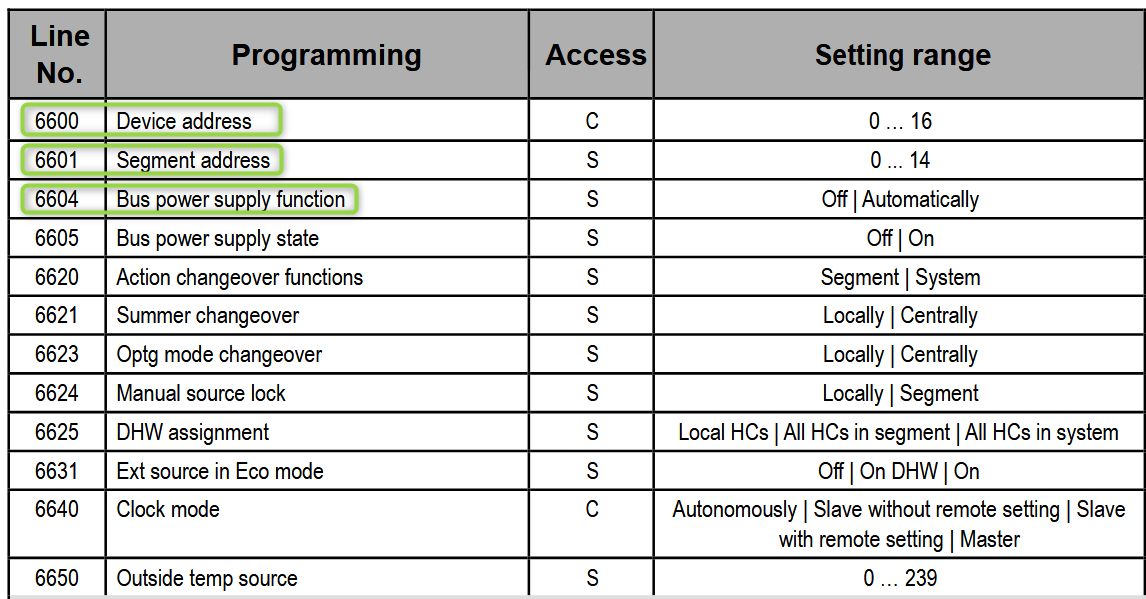

Dans ce menu, vous aurez accès à tous les paramètres du système LPB, y compris l'adresse de l'appareil et du segment ainsi que la fonction d'alimentation du bus

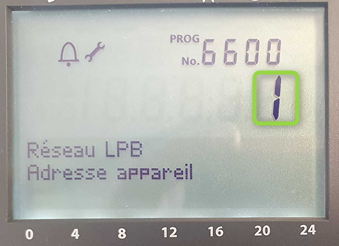

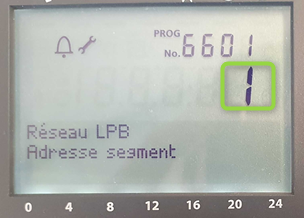

Utilisez ce menu pour récupérer les informations nécessaires :

Vous pouvez vérifier la tension de sortie avec un voltmètre sur le bus LPB. La valeur mesurée devrait être de 16 V.

Vous pouvez effectuer la mesure directement sur la Box Wattsense (connecteur LPB) une fois celle-ci connectée au contrôleur.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.
