Comment utiliser le scan M-Bus ?

Cet article explique comment utiliser le scan M-Bus.

Généralités sur le protocole M-Bus

M-Bus (Meter-Bus) est un bus de communication qui permet l'échange de données entre la Box Wattsense et vos équipements. C'est un réseau filaire qui permet de connecter des équipements qui peuvent être physiquement éloignés.

Le boîtier maître (Box Wattsense) alimente le bus et fournit une tension continue de 37 V. La box Wattsense peut gérer nativement 3,6 mA (3 x Unités) sur le bus.

Si vous souhaitez scanner/communiquer avec plus de 3 appareils, vous devez utiliser un répéteur M-Bus.

Pour connecter un ou plusieurs équipements :

• Connecter l'équipement M-Bus au port M-Bus de la Box

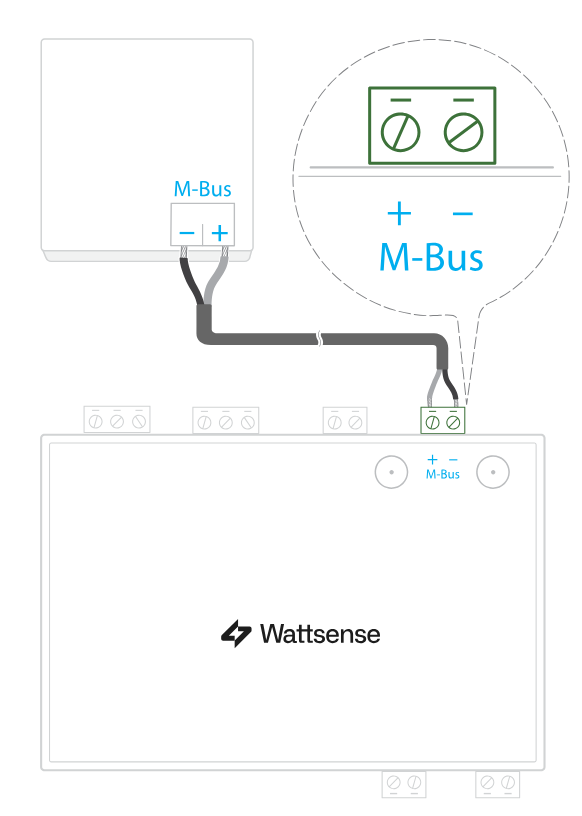

• Chaque équipement M-Bus doit suivre la connexion suivante :

Installation du matériel

Assurez-vous que votre câblage est correct :

• La polarité est respectée.
• Assurez-vous que le bus est alimenté uniquement par la box (environ 37 V).
• Tous les appareils ont la même configuration réseau (débit en bauds, adresse M-bus unique, etc.).
• Les câbles de communication sont des paires torsadées.
• Assurez-vous que votre topologie respecte cette polarité.

Système d'adressage

Le protocole M-Bus permet deux modes d'adressages : l'adressage primaire et l'adressage secondaire.

• Adressage primaire : chaque équipement (compteur d'eau par exemple) est paramétré avec une adresse unique sur le réseau M-Bus. Cette adresse est une valeur comprise entre 1 et 250.
• Adressage secondaire : chaque équipement possède une adresse unique. Cet identifiant comporte 16 caractères et est composé de 4 champs (Fabricant, Numéro de série, Version et Type d'appareil.). Ce système d'adressage permet la communication avec des compteurs sans avoir besoin de configurer une adresse principale fixe.

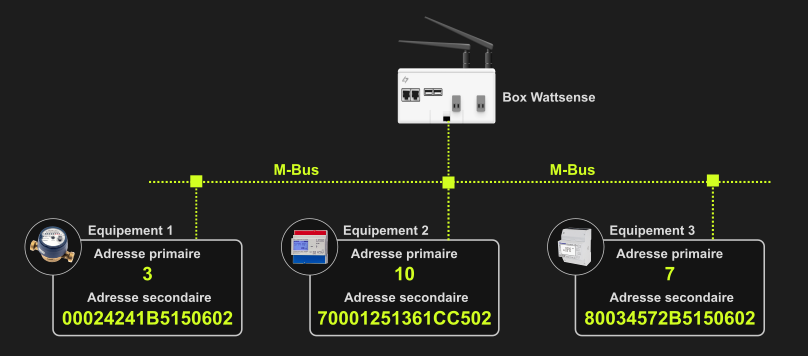

Exemple de configuration

Mise en oeuvre

Etape 1

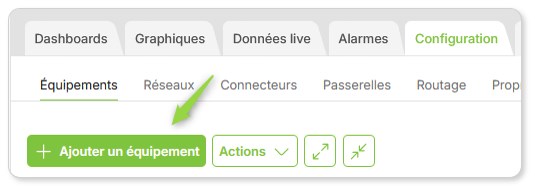

Allez dans l'onglet configuration et ajoutez un nouvel équipement.

Sélectionnez ensuite le bouton « Scan d'un réseau M-Bus ».

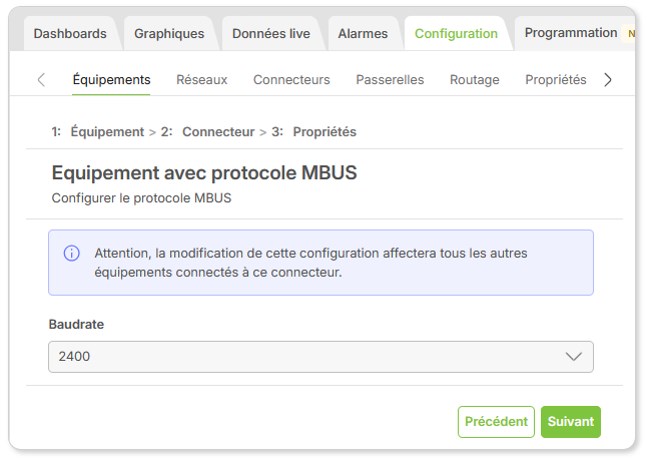

Sélectionnez le débit en bauds de votre réseau M-bus.

La vitesse de transmission courante est de 2400 bauds. La plupart des compteurs utilisent les vitesses
de transmission de 300, 2400 et 9600 bauds.

Etape 2

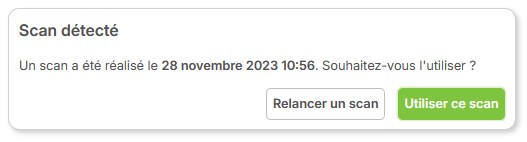

Si un scan précédent a été détecté, il peut être utilisé pour sélectionner les propriétés. Sinon cliquez sur le bouton Relancer un scan :

Relancer un scan

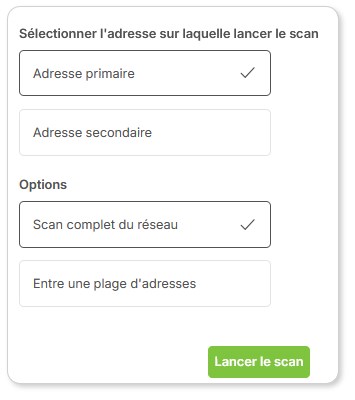

La fenêtre suivante vous demande d'indiquer le mode d'adressage et la plage d'adresses ciblées.

Vous avez la possibilité de choisir :

Adresse primaire : tous les équipements qui sont sur le réseau M-Bus (Scan complet du réseau) ou explorer uniquement les équipements qui sont dans une plage d'adresses (exemple entre 1 et 10). Dans cette seconde option, tous les appareils qui ne sont pas dans cette plage seront ignorés par le scan.

Adresse secondaire : tous les équipements qui sont sur le réseau M-Bus (Scan complet du réseau) ou filtrer les équipements en utilisant un masque sur le numéro d'identification.

Une fois le système d'adressage choisi, cliquer sur lancer le scan

La durée de l'analyse peut prendre plus de 6 minutes, en fonction du nombre d'équipements présents sur le bus et du débit en bauds.

Étape 3

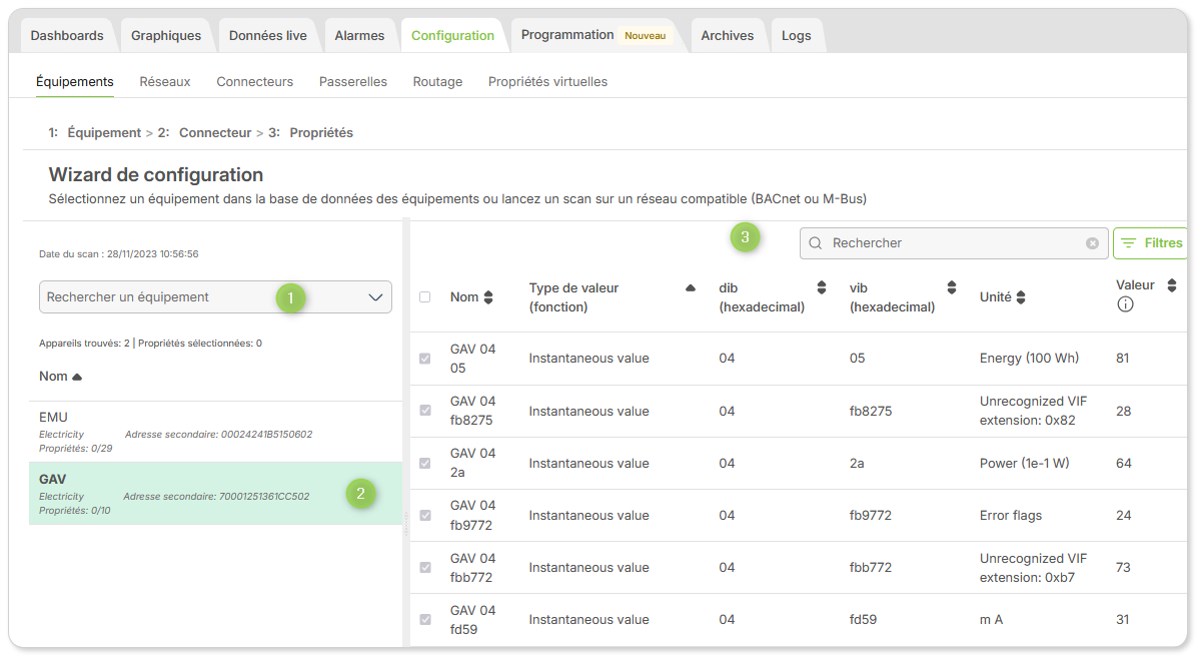

L'écran suivant présente plusieurs sections :

1. A gauche, vous avez la possibilité de rechercher un équipement en particulier.
2. La liste des équipements trouvés lors du scan est située en bas à gauche. Cliquer sur un équipement pour afficher la liste des propriétés découvertes
3. La liste des propriétés de l'équipement est affichée sur la partie droite de l'écran.

Sélectionnez les points de données que vous souhaitez surveiller.

Pour information, deux colonnes dib et vib apparaissent dans la liste des propriétés.

• Le DIB (ou Data Information Block) décrit la nature des données qui suivent. Il indique par exemple le type de données (entier, flottant, texte, etc.), la longueur des données ...
• Le VIB (ou Value Information Block) complète le DIB en apportant des informations sur l’unité et la signification de la valeur : l’unité de mesure (litres, kWh, °C, etc.), l’échelle (multiplicateur, comme x10, x0.1, etc.) ...

Scan avancé

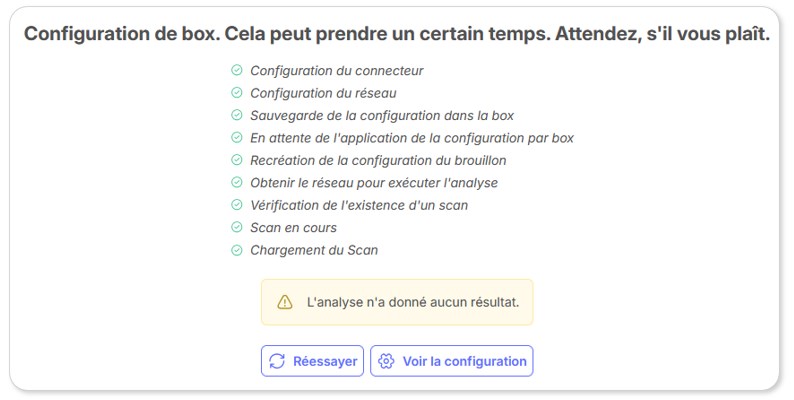

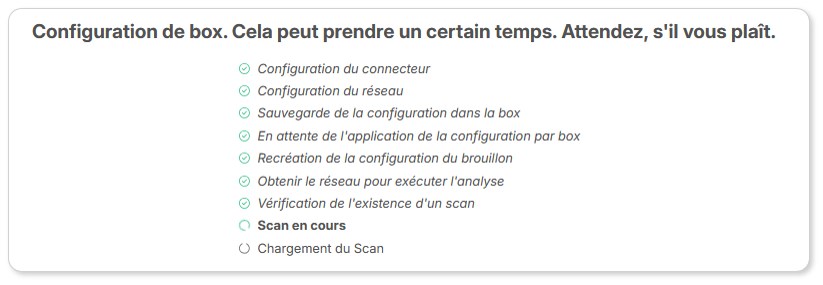

Si lors de la phase de scan vous obtenez le message suivant :

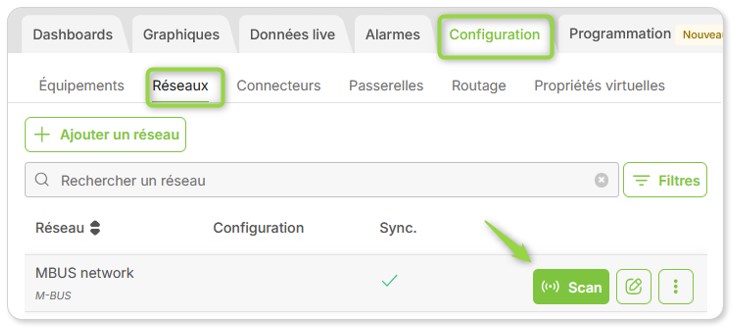

Il se peut que le scan soit toujours en cours. Ce cas peut se produire si le nombre d'équipement à M-Bus est élevé et/ou si la vitesse de communication est basse (2400 bauds dans notre exemple). Dans ce cas, vous pouvez aller vérifier l'état d'avancement du scan dans le menu Configuration / Réseaux / Bouton Scan sur la ligne réseau M-BUS :

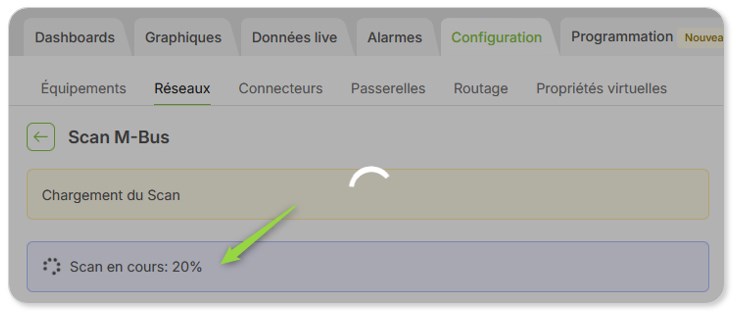

Dans cet exemple, la progression du scan est à 20 % :

Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Support Wattsense
