Comment envoyer un downlink depuis un client IP Modbus ?

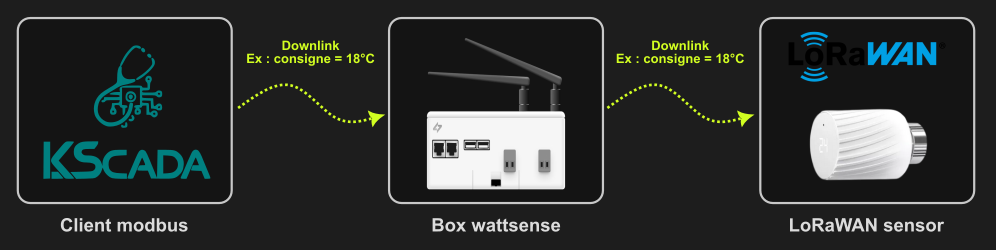

Cet article est un tutoriel destiné aux utilisateurs ayant configuré une passerelle IP Modbus sur leur Tower/Bridge, redirigeant les valeurs des capteurs Lorawan. Ce tutoriel vous permettra d'en savoir plus sur la configuration d'une passerelle IP Modbus.

Attention Les spécifications de downlink sont expliquées uniquement dans la documentation du fabricant du capteur.

Étape 1

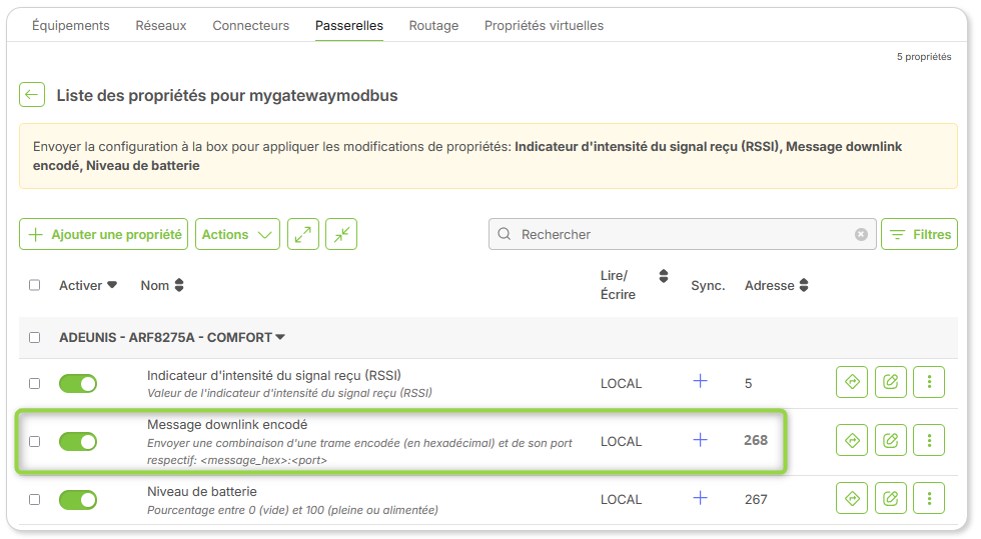

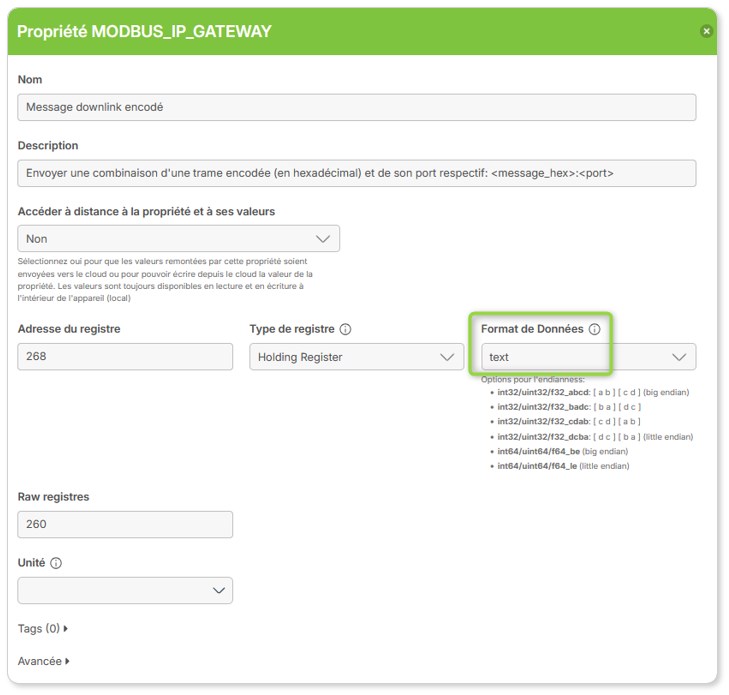

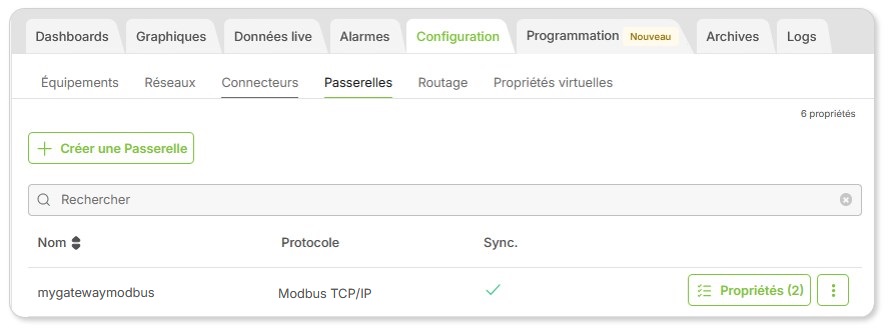

Assurez-vous d'avoir configuré une passerelle IP Modbus redirigeant les propriétés appropriées. Pour envoyer un downlink, la propriété Message downlink encodé ou Encoded downlink message est requise.

Rappelez-vous l'adresse de la propriété : 268.

Le type de la propriété est Texte et ne doit pas être modifié.

Étape 2

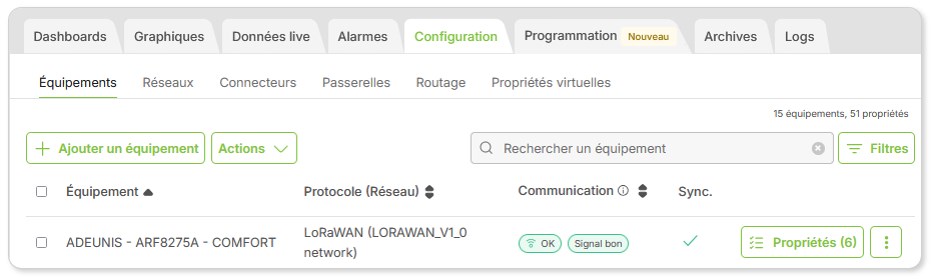

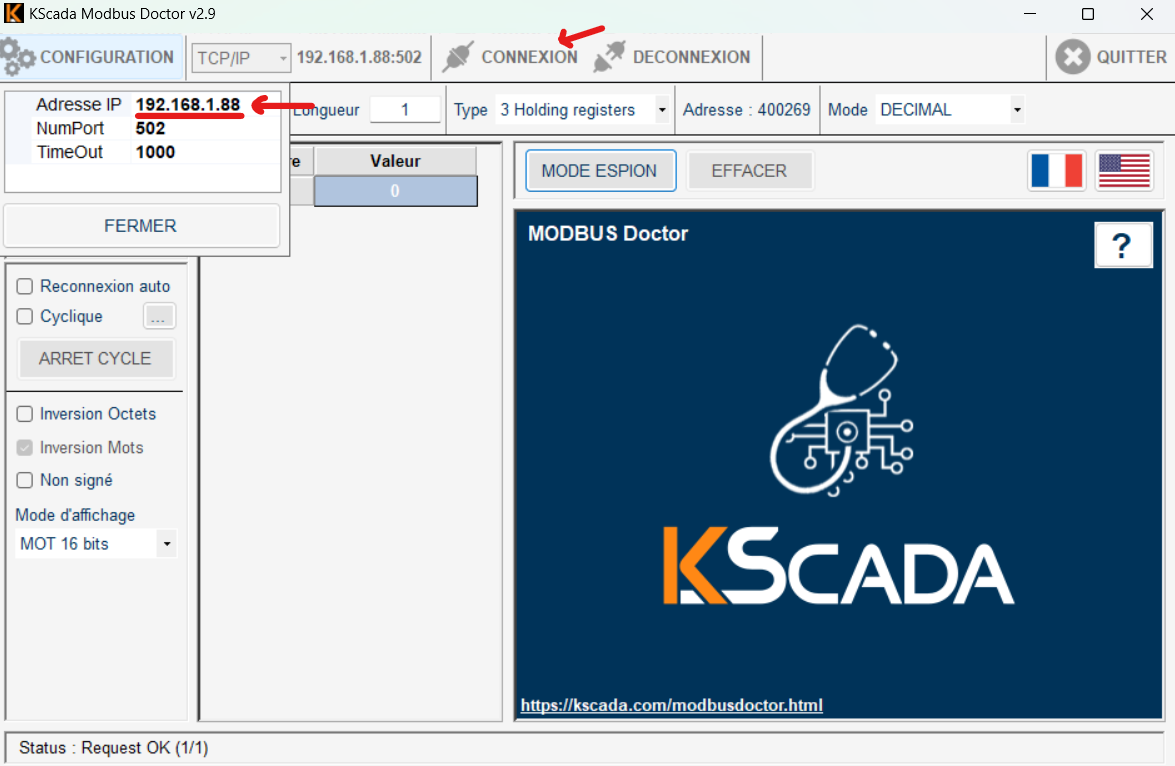

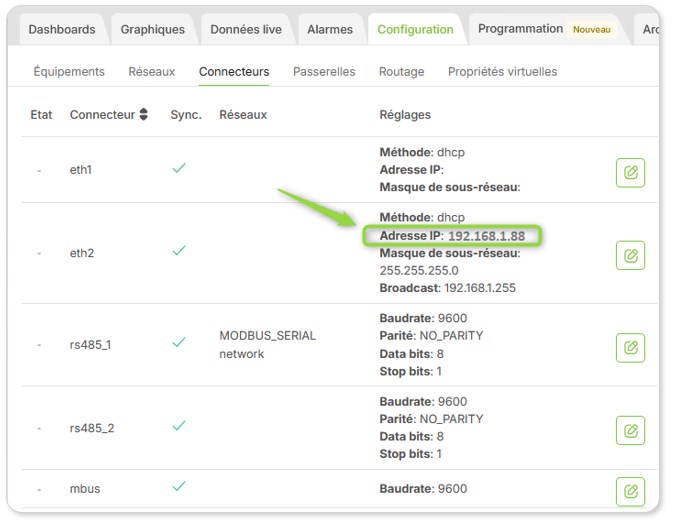

Accédez à votre interface client Modbus et connectez-vous à l'adresse IP de votre Box Wattsense. Vous devriez la trouver dans l'onglet Configuration > Connecteurs.

Pour cet exemple, j'utilise mon ordinateur comme client Modbus, en utilisant le logiciel ModbusDoctor.

Étape 3

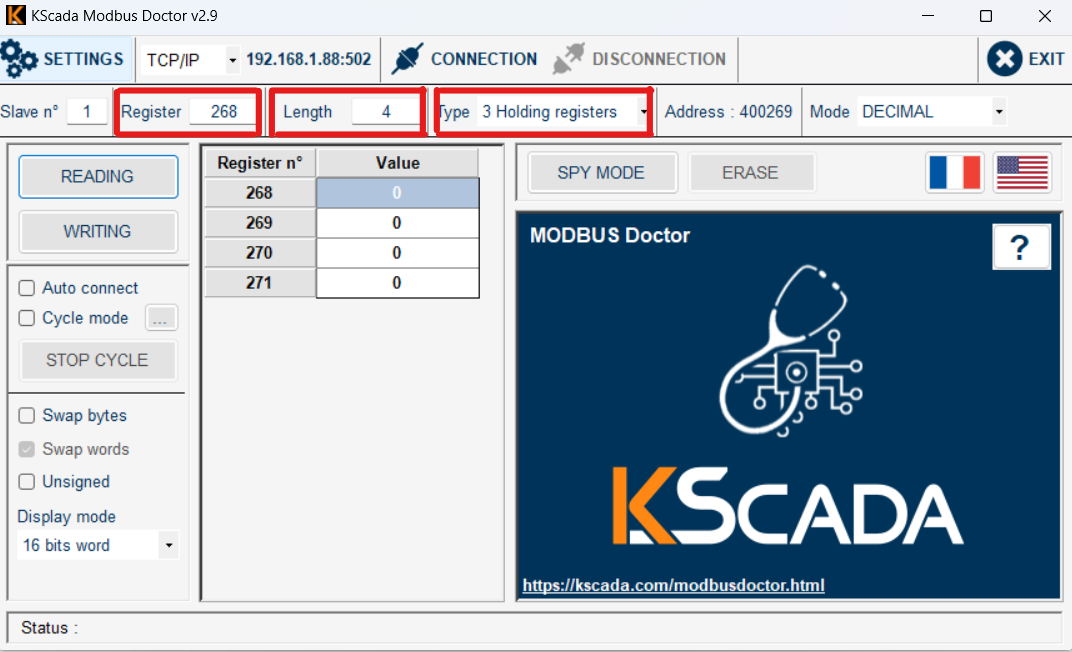

• Définissez l'adresse du Encoded downlink message (268 dans mon exemple).
• Définissez le type comme Holding register.
• Configurez le nombre de registres du downlink en fonction de sa taille. (Un registre contient 16 bits, vous pouvez donc utiliser 2 caractères ASCII par registre.)
• Dans cet exemple, nous envoyons le downlink suivante : 401E20:1
  (Ce downlink contient 8 caractères, nous pouvons donc définir la taille à 4.)

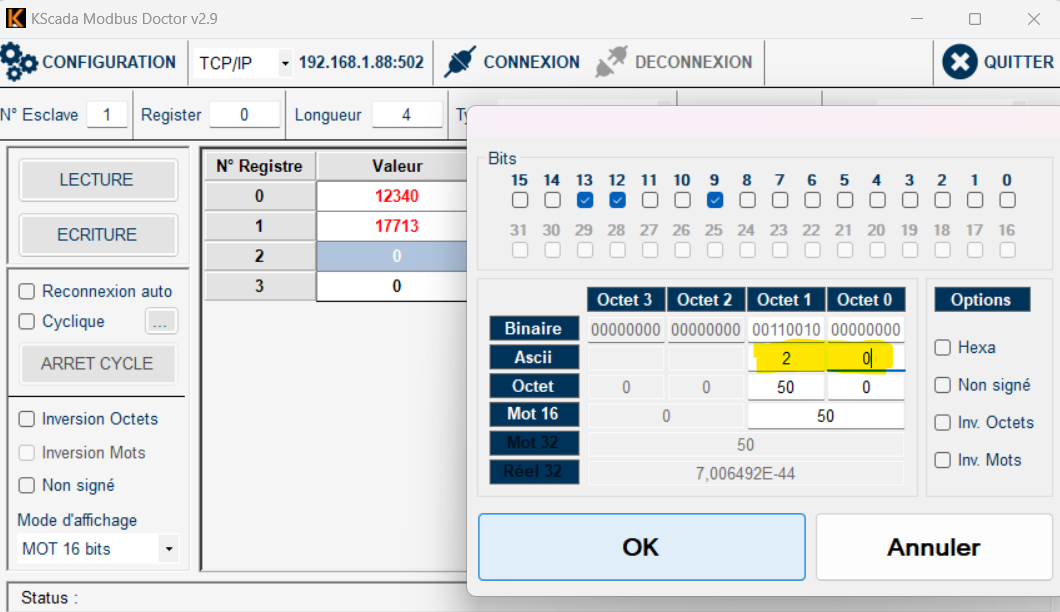

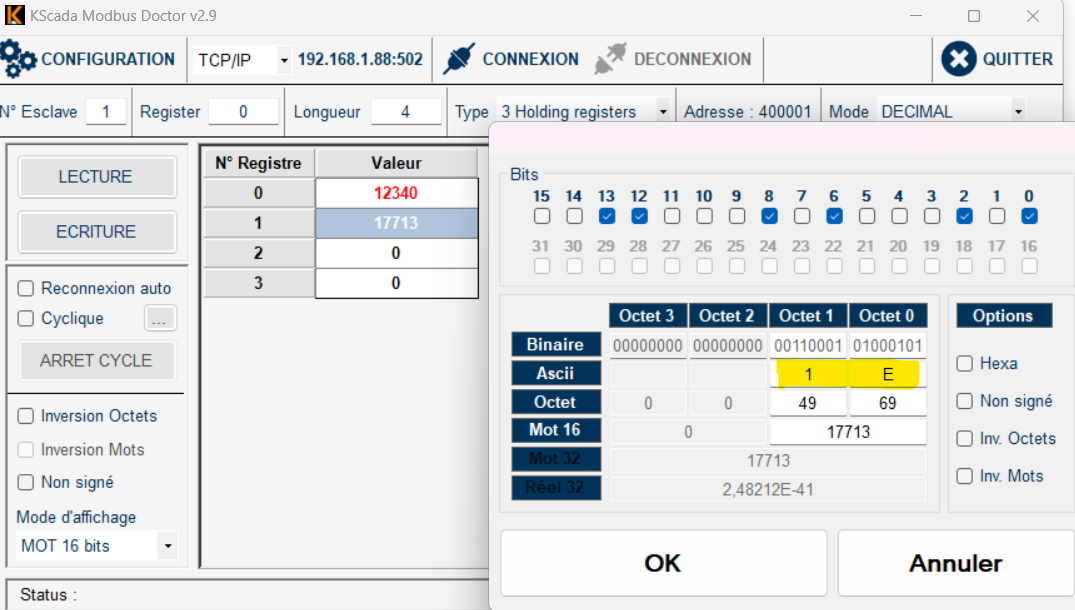

• Écrire 2 caractères ASCII de votre downlink dans chaque zone de registre.

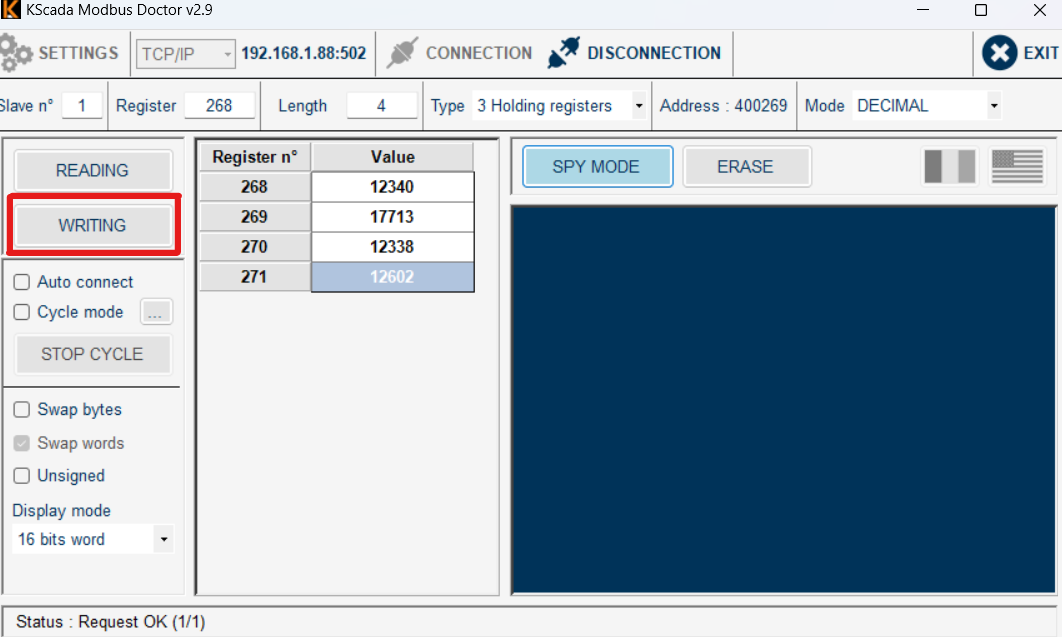

Cliquez sur ÉCRITURE/WRITING pour envoyer le downlink.

Attention Veuillez noter que pour un capteur LoRaWAN de classe A, le downlink est reçu immédiatement après l'envoi d'un uplink. Si vous envoyez plusieurs downlinks, ils seront stockés et envoyés au capteur un par un. La file d'attente des downlinks est une file d'attente de type LAST IN - FIRST OUT (DERNIER ENTRÉ - PREMIER SORTIE) par capteur. Lien vers une documentation complémentaire sur les downlinks LoRaWAN.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.
