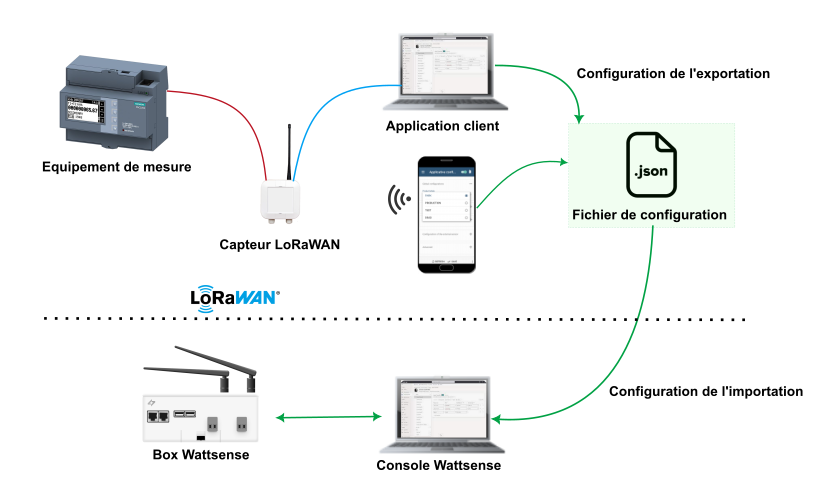

Cet article est un didacticiel pour l'installation et la configuration d'un compteur d'énergie Eastron SDM230/SDM630mct - LoRaWAN sur votre box Wattsense. Cet équipement communique via LoRaWAN. Vous pouvez en savoir plus sur notre architecture LoRaWAN dans cet article.
| Vous trouverez ci-joint les fiches techniques d'Eastron pour votre information. La plupart des informations contenues dans cet article proviennent de ces datasheets. |
Côté Eastron
Veuillez suivre le guide d'installation pour configurer correctement votre équipement. A partir du chapitre 4.3 : Paramètre 2, vous démarrerez la configuration LoRaWAN. Notez le DevEUI, l'AppEUI et l'AppKey de votre équipement. Vous aurez besoin de ces informations plus tard. Assurez-vous que votre équipement est configuré en mode join OTAA et non en ABP.
Example:
DevEUI:8680000130268676
AppEUI:8680000230268676
AppKey:0B11EB267EC70FBEDCC85C1379C2D74A
| J'utiliserai un Eastron SDM630mct pour les exemples de cet article. Le principe est le même avec le SDM230. |
Côté Wattsense
Vous pouvez désormais ajouter votre équipement à votre Wattsense Tower/Bridge depuis la console.

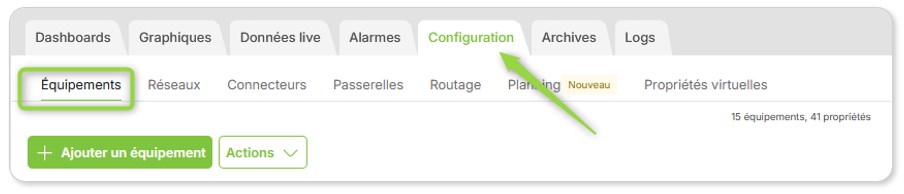

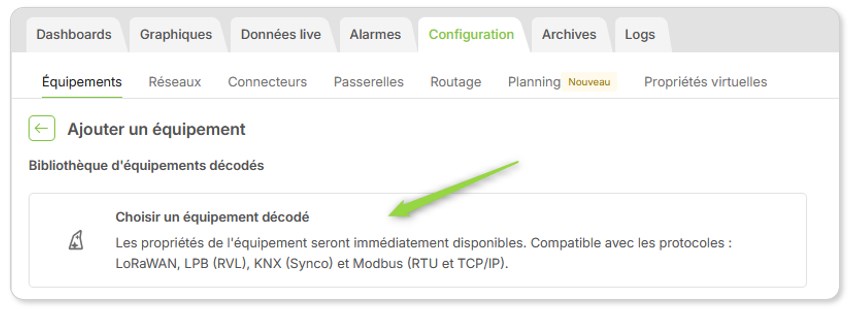

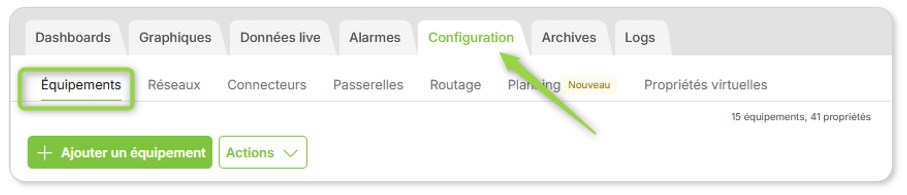

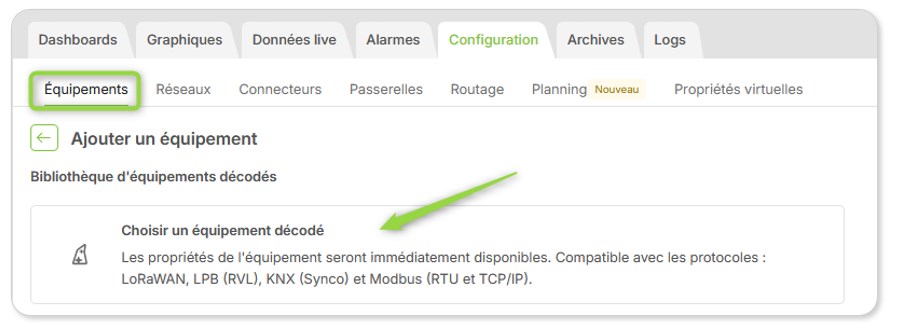

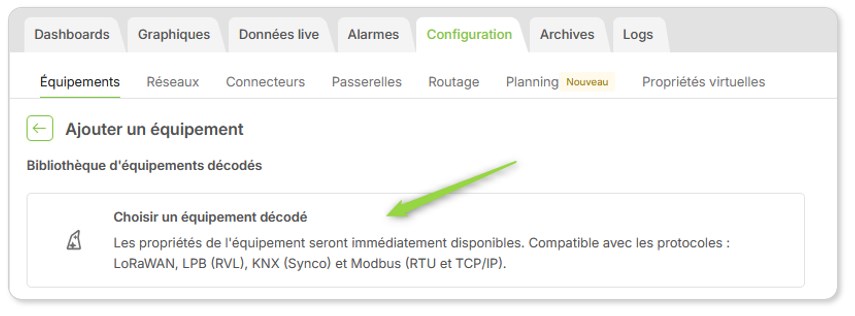

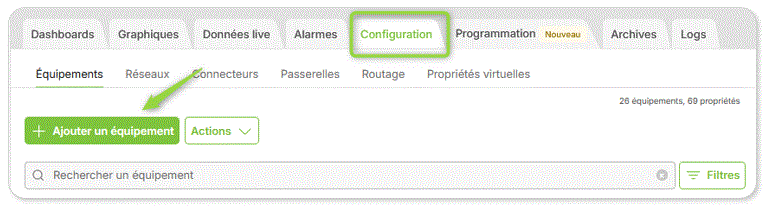

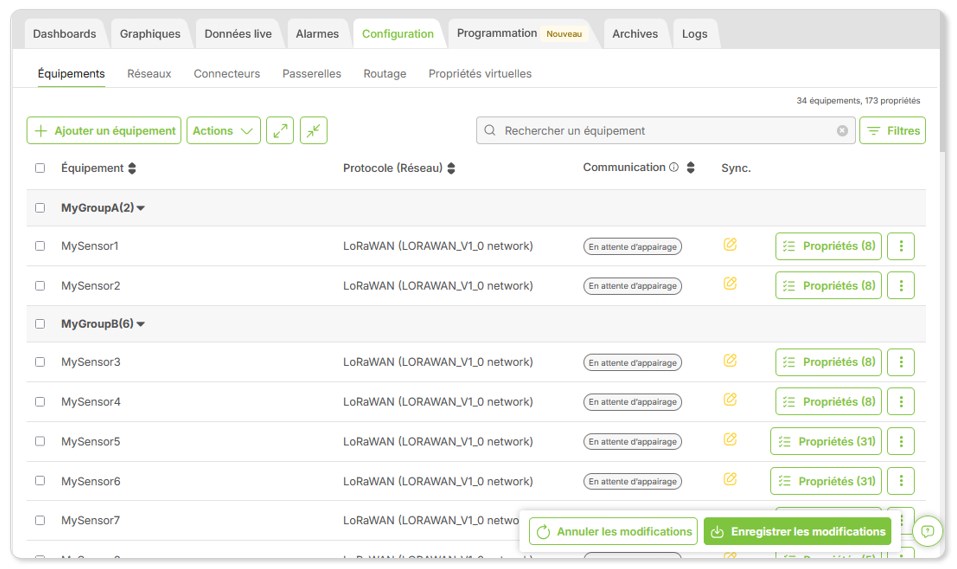

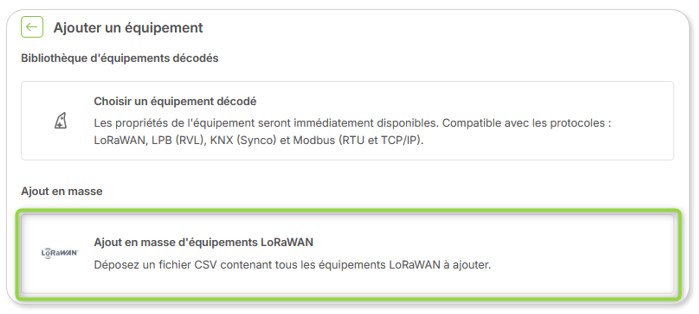

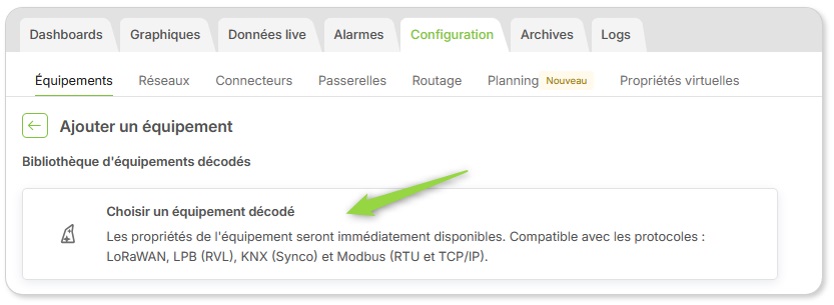

Accédez à l'onglet Configuration / Équipement et ajoutez un équipement à partir de l'assistant de configuration.

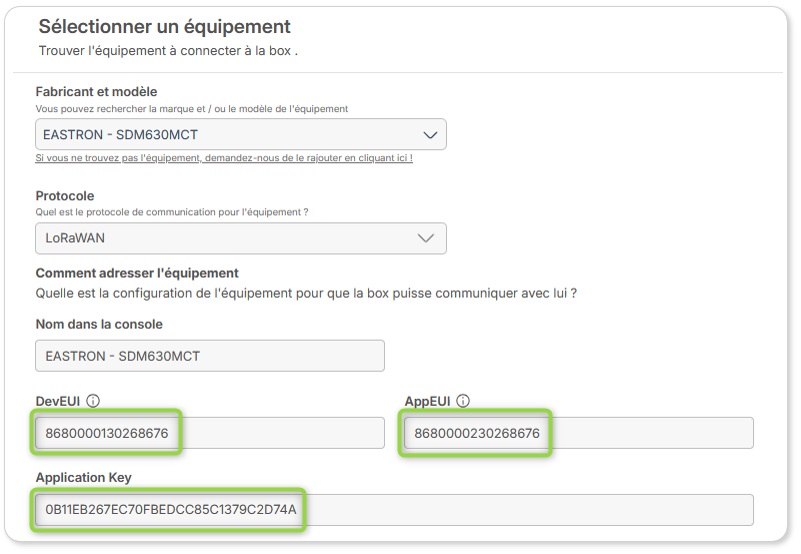

Sélectionnez votre équipement Eastron dans la liste. Vous pouvez maintenant saisir vos informations d'identification précédentes.

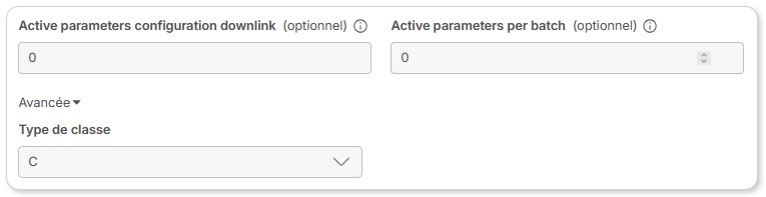

Vous pouvez saisir 0 dans les deux paramètres supplémentaires Active parameters configuration downlink et Active parameters per batch. Nous y reviendrons plus tard.
Configurez votre appareil comme un type de classe C.

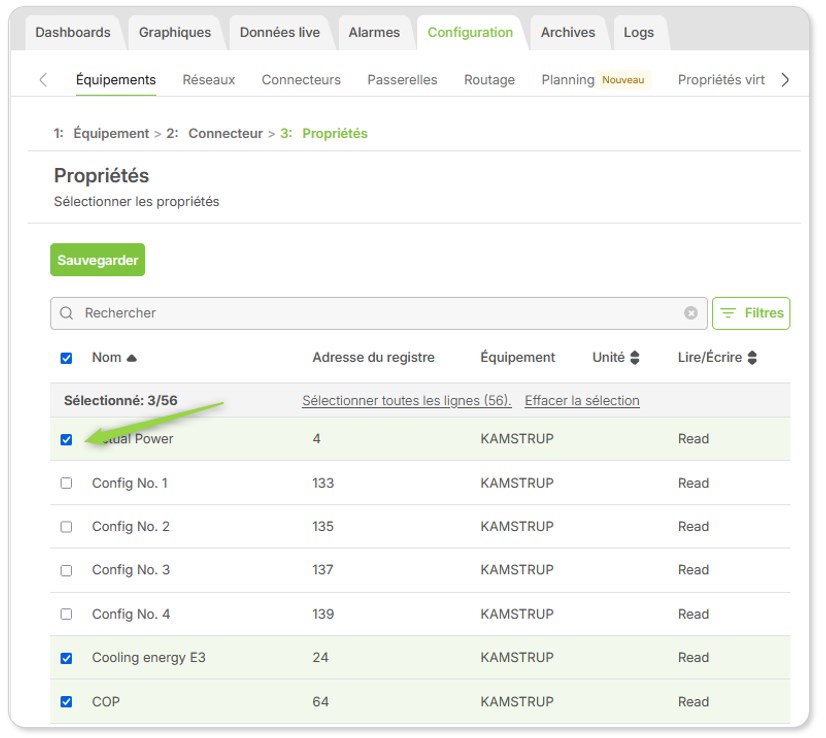

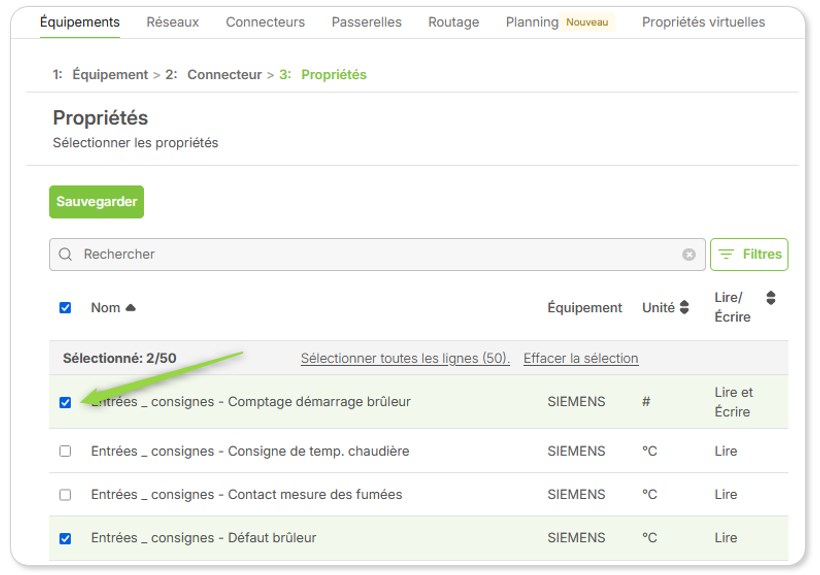

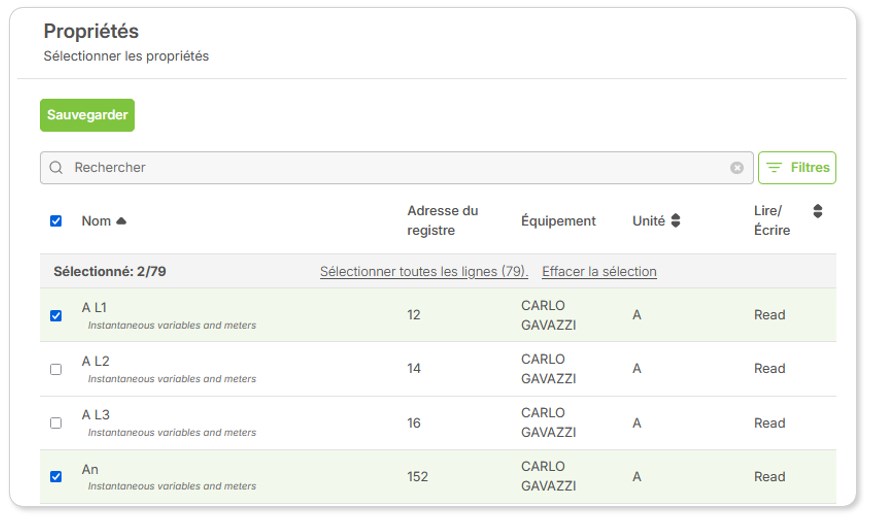

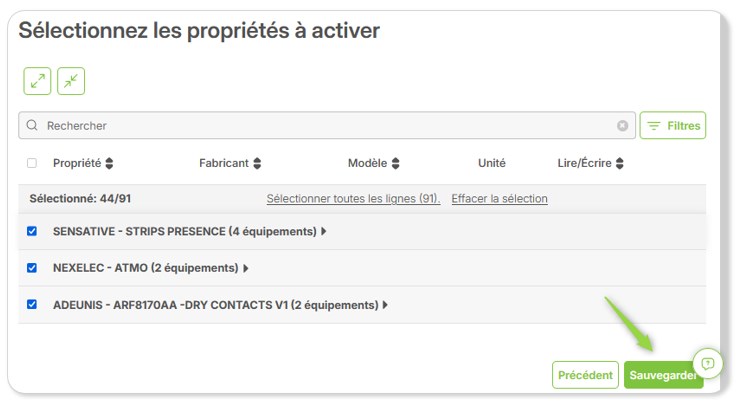

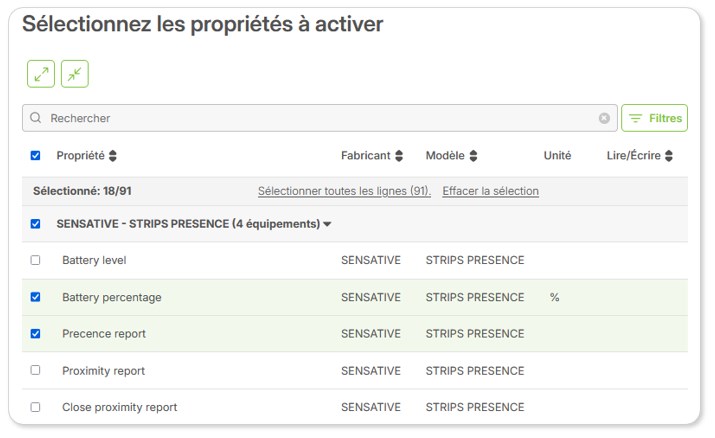

Sur la page de sélection des propriétés, vous pouvez sélectionner les points que vous souhaitez surveiller. De plus, vous devez activer les propriétés Message downlink encodé et Trame brute encodée.
Enregistrez votre configuration et transférez-la dans votre box.

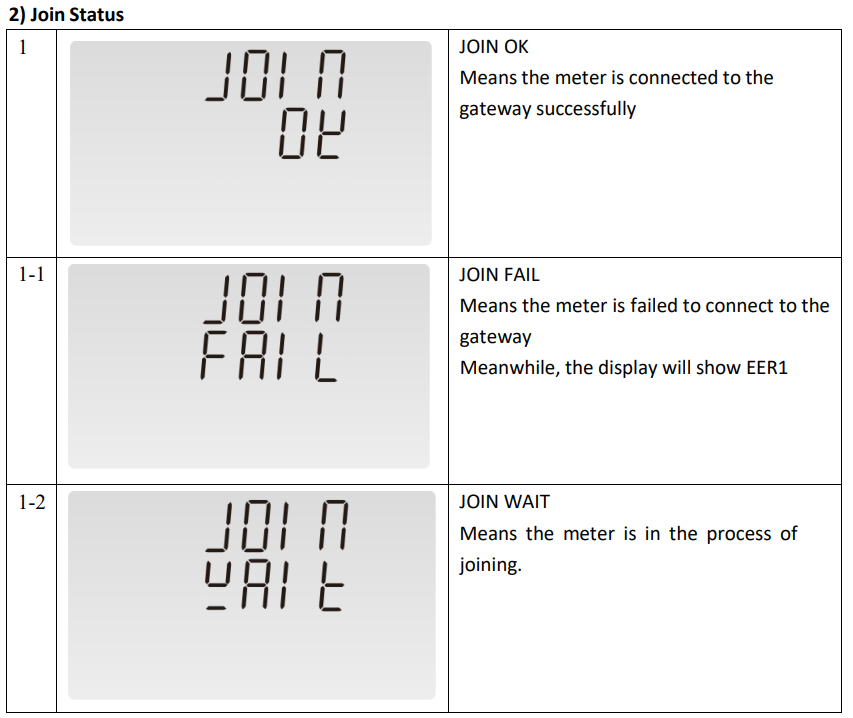

| Vérifiez sur le capteur si la procédure JOIN a réussi. Sinon, vérifiez si DevEUI, AppEUI et AppKey correspondent. Vous pouvez forcer une tentative de re-JOIN directement sur le capteur (chapitre 4.3.3 du guide utilisateur) |
Activer les propriétés sur l'Eastron
Un équipement Eastron LoRaWAN attend quelques commandes afin de pousser les bonnes propriétés vers la box Wattsense. Ces commandes sont envoyées à partir de la propriété Message downlink encodé codé sur la console.
Pour en savoir plus sur les commandes downlink depuis la console Wattsense, vous pouvez suivre ce tutoriel.
Toutes les informations sur les commandes sont expliquées dans les guides d'utilisation et les fiches techniques d'Eastron. Nous résumons les différentes étapes pour faciliter la tâche du client.
I. Authentification
L'équipement nécessite d'abord une authentification avec un mot de passe. Trois downlinks différents sont attendues pour cette première étape. Envoyez-les successivement :
010300180002440C:1
01100018000204447A0000C62C:1
0103000E0002A5C8:1
II. Taille du batch
Le downlink suivant consiste à définir le nombre de paramètres à envoyer par batch (plage de 3 à 8). Si le nombre de propriétés mesurées est supérieur à la taille du batch, l'équipement les enverra en plusieurs payloads.
Exemple : [Taille du batch = 5 | propriétés actives = 12] --> Le capteur enverra 3 payloads différents pour communiquer chaque propriété.
0110FE1200010200057AEE:1
III. Paramètres actifs
Enfin, le dernier downlink à envoyer est la définition des paramètres. Tous les registres HEX pour chaque paramètre sont définis dans la fiche technique de la table LoRaWAN d'Eastron. Dans l'exemple suivant, je demande la puissance active totale, le courant total et la tension L1/L2/L3.
0110FE02000F1E0A13000102FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF2B7A:1
0A -> Total Current
13 -> Total Active Power
00 -> L1 volt
01 -> L2 volt
02 -> L3 volt
FF(25x) -> Empty
2B 7A: CRC (doit être calculé comme à l’étape précédente)
La définition des paramètres doit faire 30 octets. Ajoutez FF pour les paramètres vides.
| Vous devriez obtenir un payload réussi dans la propriété raw encoded payload (trame brute encodée) lorsqu’un downlink est reçu par le capteur. Il prend généralement la forme 0110FE1200019024:1 |
| Si l'un des downlinks n'a pas pu être traité, vous devriez obtenir un payload réponse d'erreur : 0190018DC0:1 . Vous devriez réessayer et vérifier le CRC et le format du downlink. |
Terminez la configuration du codec
Maintenant que le capteur est correctement configuré, nous pouvons enfin synchroniser le codec Wattsense avec les paramètres activés.

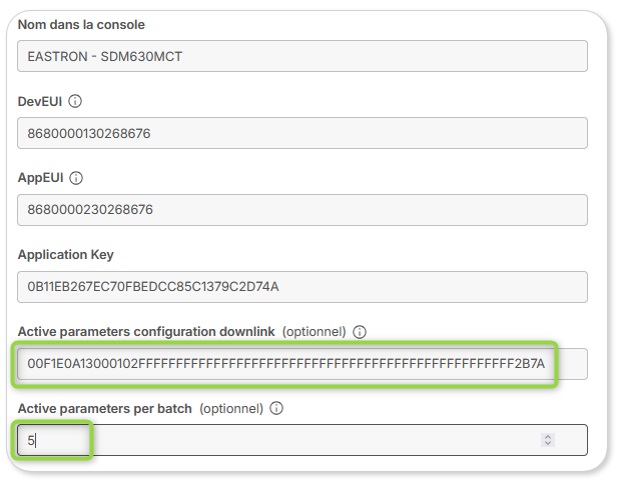

Revenez à la configuration de votre capteur et complétez les deux champs restants avec les informations envoyées au capteur dans la partie précédente (II. et III.)
Enregistrez et transférez les modifications dans la box. Vous devriez pouvoir lire les propriétés que vous avez sélectionnées.
Pour plus d'informations, vous pouvez consulter quelques exemples de configuration joints à cet article. Vous pouvez également vous référer à la documentation Eastron pour plus de détails.
Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.
