Cet article liste les prérequis pour connecter un capteur LoRaWAN à la Box Wattsense.

Liste des capteurs LoRaWAN compatibles avec la Box Wattsense

Afin de connecter votre capteur Lorawan à notre Box vous devrez avoir en tête ces informations :

Wattsense s'efforce de vous fournir la meilleure base de données d'équipements LoRaWAN décodés.
En nous basant sur notre expertise dans ce domaine, en consultant notre bibliothèque d'équipements, vous pouvez facilement savoir si la Box Wattsense est directement compatible avec votre capteur lorawan.

1. Si votre équipement Lorawan n'est pas dans notre bibliothèque d'équipements, cela signifie que nous n'avons pas le codec associé. Vous pouvez toujours connecter le capteur à votre Box mais vous n'aurez pas les données décodées.

• Vous aurez accès au raw payload de votre appareil ainsi qu'aux informations sur la qualité du signal.
• N'hésitez pas à nous demander d'ajouter le codec dont vous avez besoin (le plus tôt sera le mieux)

2. Afin d'associer un capteur LoRaWAN à une box Wattsense, vous devrez effectuer un appairage (Join).

Procédure de Join

Un Join est un processus d'association spécifique au réseau LoRaWAN qui nécessite les étapes suivantes. Comme pour tout processus d'appairage, vous devez renseigner les informations d'association des deux appareils.

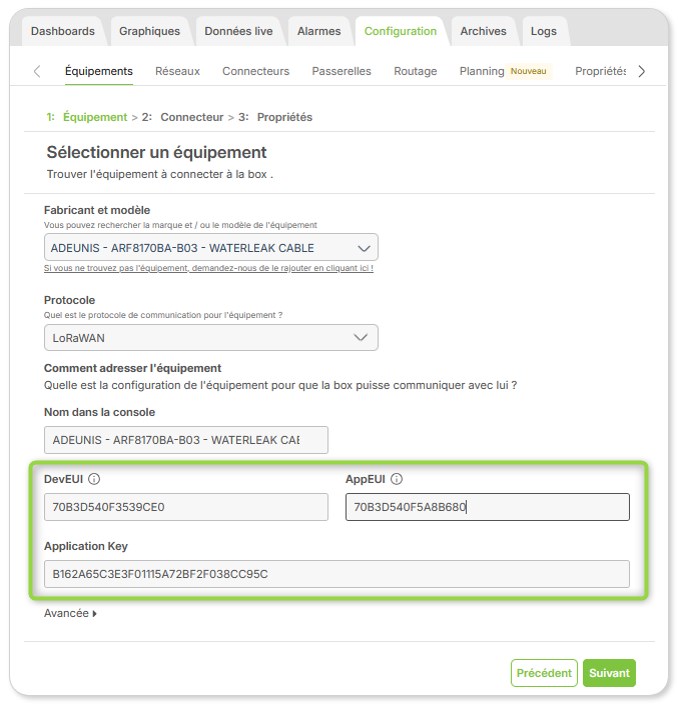

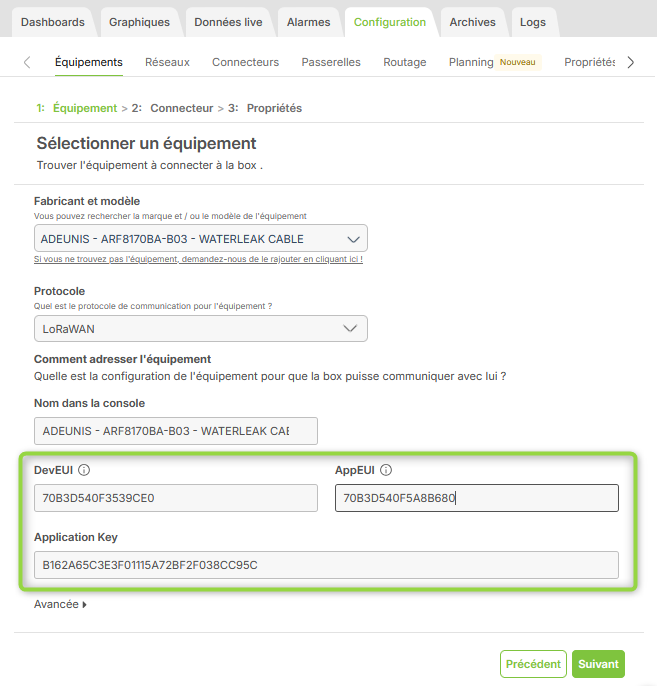

La première étape consiste à configurer l'équipement LoRaWAN dans la console utilisateur Wattsense.

Voici les informations dont vous aurez besoin :

DevEUI / AppEUI / Application Key sont les paramètres donnés par votre fournisseur.
CodecID : Il sera automatiquement renseigné par Wattsense selon le fabricant/modèle du capteur. Si l'équipement loRaWAN n'est pas connu dans la base de données Wattsense, sélectionner Aucun dans le champs fabricant et modèle.

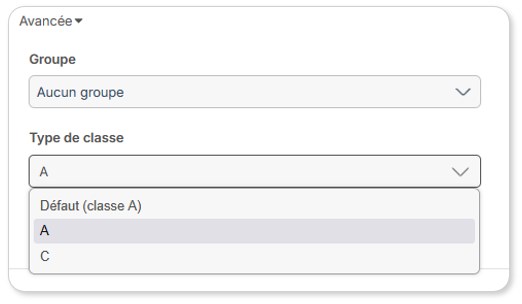

Dans l'onglet "Avancée", vous pourrez configurer le type de classe de votre appareil. La classe A est définie par défaut

Informations sur l'activation de l'appareil

Veuillez noter qu'il existe deux méthodes pour activer l'appareil :

• Over-The-Air-Activation (OTAA)
• Activation By Personalization (ABP) - Non pris en charge par Wattsense

Wattsense ne prend en charge que la méthode OTAA. Il s'agit de la méthode d'activation la plus sécurisée et recommandée pour les capteurs LoRaWAN. Les équipements effectuent une procédure de join avec le réseau, au cours de laquelle une adresse de périphérique dynamique est attribuée et des clés de sécurité sont négociées avec le périphérique.

Veuillez nous contacter si vous avez besoin d'informations supplémentaires : Support Wattsense

Voici le tableau des plans de fréquences LoRaWAN pris en charge.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.

Cet article répertorie les requis pour l'intégration de codecs LoRaWAN dans notre base de données des équipements.

Wattsense peut ajouter gratuitement n'importe quel capteur LoRaWAN à condition qu'il réponde aux requis préalables ci-dessous :

1. Le capteur envoie l’intégralité du payload de données en une seule fois. Wattsense ne gère pas les paquets fragmentés envoyés en plusieurs transmissions.
2. Le capteur peut être utilisé par n’importe qui. Il n’est pas lié à un environnement spécifique.
3. Wattsense ne nécessite pas d'interface utilisateur complexe pour configurer ou interpréter les données du capteur
4. Le codec n'est pas personnalisé. Ce qui signifie qu'il peut être utilisé par d'autres utilisateurs
5. Le fabricant est en mesure de fournir les éléments suivants si vous le demandez ou lorsque Wattsense le demande :

• • Référence exacte du capteur
  • Documentation technique décrivant la structure du payload
  • (facultatif) Bibliothèque Javascript du codec. Cela réduira considérablement le temps de développement
  • (facultatif) Un contact d'un revendeur

En fonction de la complexité et de la faisabilité, un temps estimé sera nécessaire pour terminer le codec. Si vous avez des questions, n'hésitez pas à nous contacter : Support Wattsense

Voici la checklist importante à suivre si vous rencontrez des difficultés pour connecter les équipements LoRaWAN


Vérifiez AppEUI, DevEUI et AppKey

Les données AppEUI, DevEUI et AppKey stockés dans le capteur doivent être renseignés sur la console.
En cas de valeurs incorrectes, la procédure de Join sera en échec.

• DevEUI: Globally : Identifiant unique du capteur
• JoinEUI (AppEUI): Identifiant de l'application
• NwkKey (Application Key): Clé racine pour dériver les clés de session

Répétez le processus JOIN

La procédure de Join est le processus par lequel un terminal LoRaWAN établit une communication sécurisée avec le réseau. Ce processus est spécifique à chaque fournisseur d'équipement LoRaWAN. Ces informations sont disponibles dans la documentation technique du fabricant.

Après avoir ajouté le capteur dans la console, son statut est « En attente d'appairage ».

Si ce symbole persiste après la procédure de Join, veuillez répéter la procédure jusqu'à ce que le symbole Appairé apparaisse :

Type de classe

Tous les capteurs LoRaWAN prennent en charge la classe A, bien que votre équipement puisse être compatible avec la classe C.

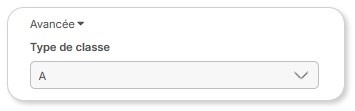

Si votre capteur utilise une classe différente de la classe A, vous pouvez le spécifier dans la section avancée :

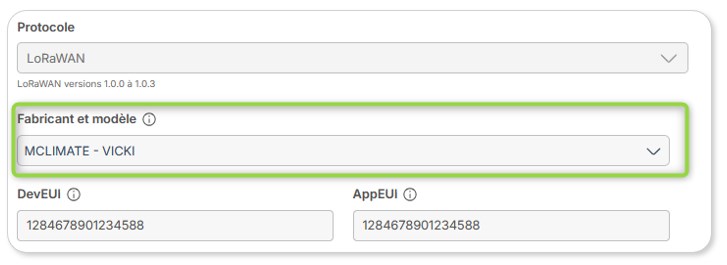

Vérifiez le fabricant et la référence produit utilisés pour la communication

Veillez à indiquer le fabricant et le modèle du capteur. Ces informations sont essentielles, car chaque capteur possède son propre système de codage des données (codec/messages uplink/downlink). Un capteur ne fonctionnera pas si il n'est pas associé au bon modèle.

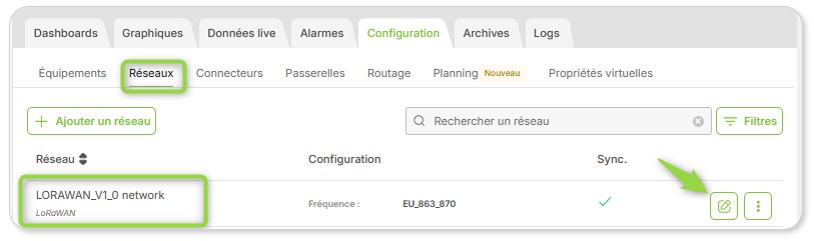

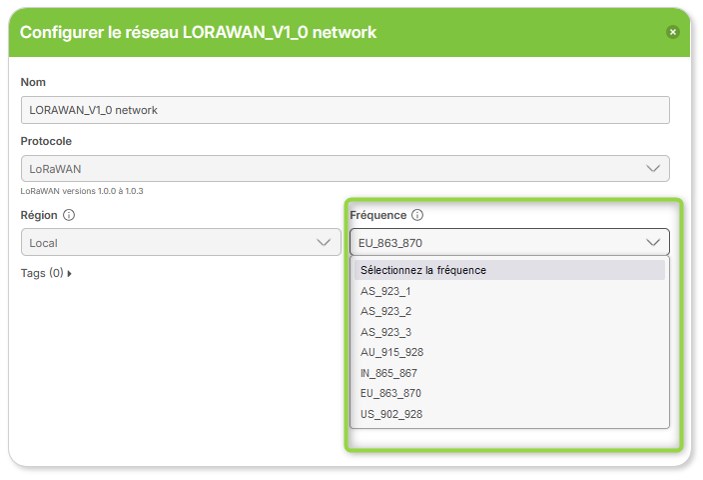

Vérifiez la fréquence

LoRaWAN utilise une modulation à spectre étendu propriétaire, la fréquence doit donc correspondre à votre capteur. La bonne fréquence permet de transmettre correctement les données dans le réseau :

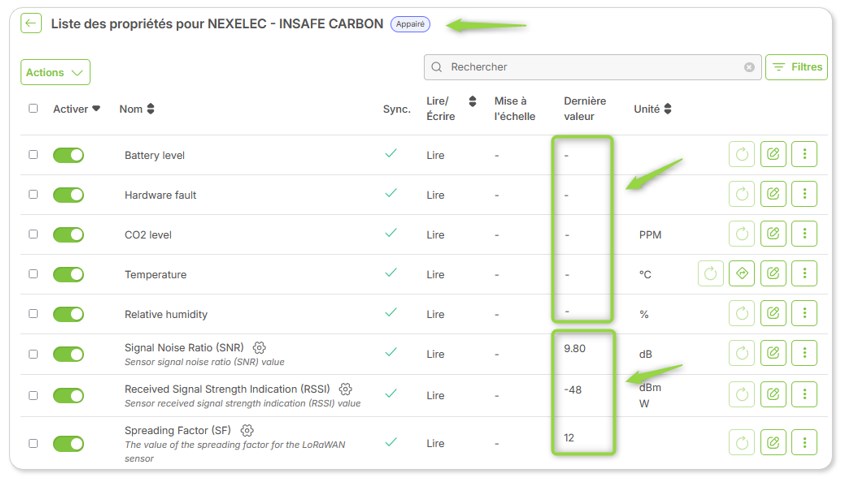

Le capteur est appairé mais seules les propriétés SNR/RSSI/SF sont disponibles

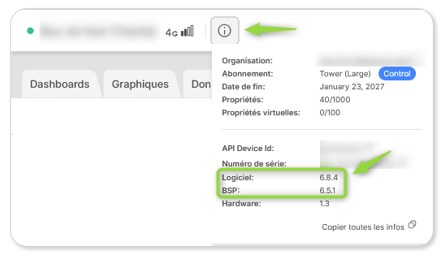

Cela signifie probablement que vous devrez mettre à jour la version du firmware de votre Box (veuillez contacter l'assistance Wattsense). Vous pouvez vérifier votre version dans la bannière de la console en cliquant sur le bouton d'information.

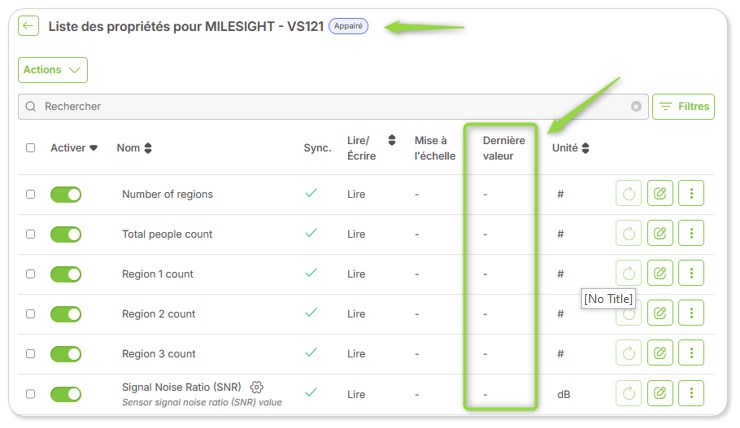

Le capteur est appairé mais aucune donnée n'est disponible

Des investigations sont nécessaires. Veuillez contacter l'assistance Wattsense.



Si vous continuez à rencontrer des problèmes pour configurer votre capteur LoraWAN, veuillez nous contacter : Wattsense Support
