Modbus TCP/RTU

Cet article explique comment debugguer votre réseau Modbus RTU.

Tout d'abord, veuillez collecter les informations requises pour chaque équipement Modbus RTU, notamment la vitesse du bus, le bit de parité et le bit d'arrêt (stop bit)

Il est possible de créer au maximum deux réseaux en suivant l'article Comment connecter un équipement Modbus RTU, chacun regroupant les équipements ayant la même configuration de communication et les affectant aux deux ports RS485 de la box. Si les caractéristiques de l'équipement nécessitent la mise en place de plus de deux réseaux homogènes, il est nécessaire de commander une autre Box.

Voici la checklist importante à suivre si vous rencontrez des difficultés pour connecter l'équipement Modbus RTU dans votre Tower ou votre Bridge.

VÉRIFICATION DU MATÉRIEL

1.Veuillez vérifier les connexions entre la Box Wattsense et l'équipement Modbus RTU.
2.Vérifiez l'état de la LED, qui doit inclure un battement de cœur et une LED RS485.

3.Assurez-vous que le boîtier est correctement alimenté avec une alimentation 24V DC, avec une tolérance de +/-10%, et un courant nominal minimum de 2A.
4.Si les instructions du fabricant le recommandent, connectez une résistance de 120 ohms entre A+ et B+.

VÉRIFICATION DU RÉSEAU

1.Ne regroupez pas des équipements avec des paramètres de communication différents sur le même Bus.
2.Câbler en série le réseau ou chacun des deux réseaux

VÉRIFICATION DE LA CONFIGURATION

1.Configurer l'adresse du 1er esclave Modbus à 1, du 2ème à 2, du 3ème à 3 et ainsi de suite
2.Un réseau NE DOIT PAS contenir plusieurs esclaves avec la même adresse
3.Notez le réseau auquel l'équipement est connecté ainsi que son adresse, sa marque et son modèle ainsi que toute information d'identification.
4.Vérifiez si la table de registre correspond correctement à la configuration des propriétés dans la console utilisateur.

Pour plus de détails sur l'installation de Modbus RTU, consultez le Guide d'installation de Wattsense

Wattsense dispose de plus de 100 équipements Modbus RTU préconfigurés. Si votre appareil n'est pas disponible, veuillez nous le faire savoir et nous l'ajouterons gratuitement : Demande d'un nouvel équipement

Dans le cas où la table de registre ne correspond pas à la configuration des propriétés, veuillez nous contacter : Support Wattsense

Cet article concerne les conditions requises pour connecter un équipement ModbusTCP/RTU à la Tower/au Bridge.

R = Requis/O = Optionnel / N/A = Not Applicable

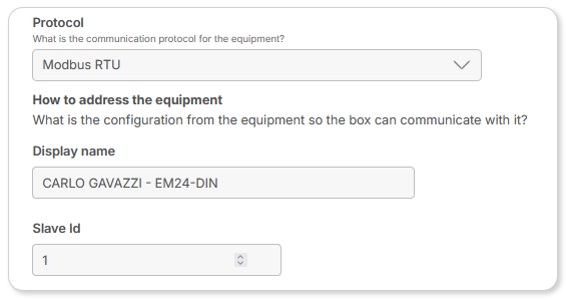

Voici les paramètres que vous devrez renseigner afin de créer votre équipement modbus :

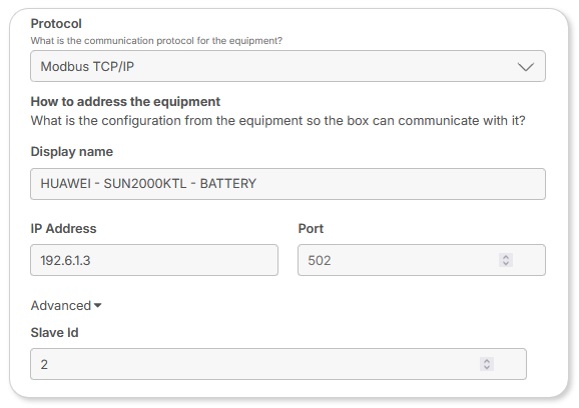

Modbus-IP

Dans un réseau IP vous devrez connaître vos paramètres IP :

Assurez-vous que l'adresse IP que vous avez choisie est disponible et libre sur votre réseau IP.
Assurez-vous que la Box peut accéder aux équipements ciblés (les deux sont dans le même sous-réseau ou accessibles via une passerelle par exemple)



L'adresse de l'esclave en Modbus IP n'est pas obligatoire. Certaines passerelles Modbus TCP/IP <==> Modbus RTU transmettent le paquet Modbus à un esclave. C'est pourquoi l'adresse de l'esclave doit être connue.



Si vous avez un VPN sur ce réseau, assurez-vous que la Tower/Bridge est sur la white list, sinon le VPN bloquera la communication.

Veuillez trouver ici les informations sur le matériel

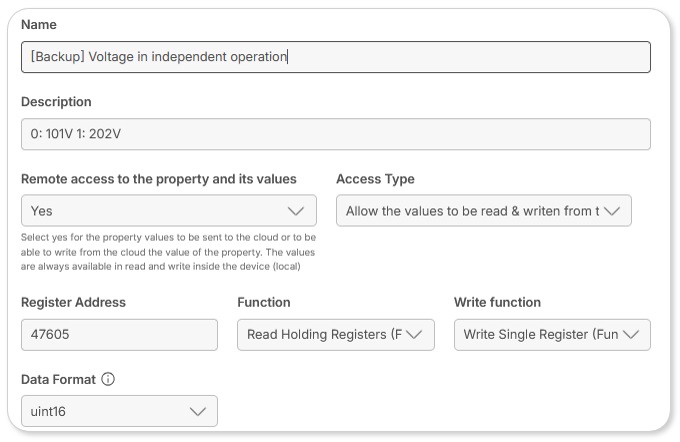

Exigences relatives aux propriétés Modbus

Afin d'obtenir correctement vos données, vous devrez connaître la table de registre Modbus de l'équipement.
Dans ce document (fourni généralement par le fabricant), vous aurez les informations nécessaires pour remplir les champs suivants :



Une liste des points à lire peut être fournie à la place de la liste complète des registres Modbus et les points suivants sont requis :

• Nom de la variable
• Adresse de registre
• Format des données
• Type d'accès
• Fonction Modbus utilisée

Si vous rencontrez un problème, n'hésitez pas à nous contacter : Support Wattsense

Cet article décrit la checklist pour debugger votre réseau ModbusIP.

Voici la checklist importante à suivre si vous rencontrez des difficultés pour connecter des équipements modbus :

VÉRIFICATION DU MATÉRIEL

1. Vérifiez que le câble Ethernet est correctement branché des deux côtés (Boîtier et équipement).
2. Vérifiez que le boitier est correctement alimenté avec une alimentation 24V DC +/-10%, 2A.
3. Statuts de la led : Battement de coeur clignotant et si le GSM est utilisé que la led clignote.

VÉRIFICATION DU RÉSEAU

1. Assurez-vous que la box est sur le même réseau que votre équipement.
2. Assurez-vous qu'aucun pare-feu ne bloque le trafic Tower/Bridge.
3. Vérifiez les paramètres du réseau IP s'il n'y a pas de serveur DHCP.

   - Adresse IP de la passerelle

   - Masque de réseau

4. Essayez si possible d'envoyer une requête ping à l'équipement Modbus avec un ordinateur portable.

VÉRIFICATION DE LA CONFIGURATION

1. Vérifiez l'adresse esclave de l'équipement.
2. Vérifiez si la table de registre correspond correctement à la configuration des propriétés dans la console utilisateur.
3. Vérifiez si vous utilisez la bonne fonction modbus pour la lecture et l'écriture.
4. Si vous obtenez des données erronées, essayez de modifier le format des données

TESTER AVEC UN AUTRE CLIENT MODBUS (MODBUS DOCTOR)

Si vous ne pouvez pas accéder à l'équipement avec votre produit Wattsense, essayez avec un autre client Modbus.

Objectif de ce test : Assurez-vous que votre équipement modbus est disponible et correctement configuré dans le réseau modbus. Vérifiez également si un autre appareil (votre ordinateur portable) peut s'y connecter si la box ne le peut pas.

Si vous parvenez à vous connecter à l'équipement après ce test :
- L'équipement modbus ciblé est accessible dans le réseau modbus.
- Le problème serait :

• Le réseau Box n'est pas correctement configuré
• La Box a un problème. Veuillez nous contacter : support.wattsense.com

Tout d'abord vous devrez télécharger le logiciel : Modbus Doctor

Une fois que c'est fait, vérifiez que vous pouvez pinger l'équipement Modbus avec votre ordinateur portable :

PAS DE PING : Vous devez vérifier à nouveau vos paramètres réseau

PING : Vous pouvez continuer

-> Lancer Modbus Doctor

1. Cliquez sur l'onglet « Settings » et configurez l'adresse IP de l'appareil Modbus ciblé.
2. Assurez-vous que le port est le même que celui de l'équipement (la plupart du temps, c'est le 502)
3. Fermez l'onglet

1. Configurez le numéro d'identification de l'esclave (Slave Id) de l'équipement ciblé. Vous le trouverez dans la configuration même de l'équipement.
2. Cliquez sur le bouton "Connexion"
-> Si vous avez le « Statut : Connecté », cela signifie que la configuration de votre réseau est OK.
-> Sinon, vous devez vérifier la configuration modbus.
3. Afin de lire les propriétés, vous pouvez configurer le registre
4. Cliquez sur LECTURE.

Si vous ne parvenez pas non plus à vous connecter à l'équipement, cela signifie soit :

1. Votre équipement est en défaut.
2. La configuration de votre réseau est erronée.

Si vous parvenez à vous connecter correctement à l’équipement avec votre ordinateur portable, cela signifie que la Box devrait pouvoir le faire.
​
Si vous rencontrez un problème, n'hésitez pas à nous contacter : Support Wattsense
