Checklist pour debugger votre réseau Modbus IP

Cet article décrit la checklist pour debugger votre réseau ModbusIP.

Voici la checklist importante à suivre si vous rencontrez des difficultés pour connecter des équipements modbus :

VÉRIFICATION DU MATÉRIEL

1. Vérifiez que le câble Ethernet est correctement branché des deux côtés (Boîtier et équipement).
2. Vérifiez que le boitier est correctement alimenté avec une alimentation 24V DC +/-10%, 2A.
3. Statuts de la led : Battement de coeur clignotant et si le GSM est utilisé que la led clignote.

VÉRIFICATION DU RÉSEAU

1. Assurez-vous que la box est sur le même réseau que votre équipement.
2. Assurez-vous qu'aucun pare-feu ne bloque le trafic Tower/Bridge.
3. Vérifiez les paramètres du réseau IP s'il n'y a pas de serveur DHCP.

   - Adresse IP de la passerelle

   - Masque de réseau

4. Essayez si possible d'envoyer une requête ping à l'équipement Modbus avec un ordinateur portable.

VÉRIFICATION DE LA CONFIGURATION

1. Vérifiez l'adresse esclave de l'équipement.
2. Vérifiez si la table de registre correspond correctement à la configuration des propriétés dans la console utilisateur.
3. Vérifiez si vous utilisez la bonne fonction modbus pour la lecture et l'écriture.
4. Si vous obtenez des données erronées, essayez de modifier le format des données

TESTER AVEC UN AUTRE CLIENT MODBUS (MODBUS DOCTOR)

Si vous ne pouvez pas accéder à l'équipement avec votre produit Wattsense, essayez avec un autre client Modbus.

Objectif de ce test : Assurez-vous que votre équipement modbus est disponible et correctement configuré dans le réseau modbus. Vérifiez également si un autre appareil (votre ordinateur portable) peut s'y connecter si la box ne le peut pas.

Si vous parvenez à vous connecter à l'équipement après ce test :
- L'équipement modbus ciblé est accessible dans le réseau modbus.
- Le problème serait :

• Le réseau Box n'est pas correctement configuré
• La Box a un problème. Veuillez nous contacter : support.wattsense.com

Tout d'abord vous devrez télécharger le logiciel : Modbus Doctor

Une fois que c'est fait, vérifiez que vous pouvez pinger l'équipement Modbus avec votre ordinateur portable :

PAS DE PING : Vous devez vérifier à nouveau vos paramètres réseau

PING : Vous pouvez continuer

-> Lancer Modbus Doctor

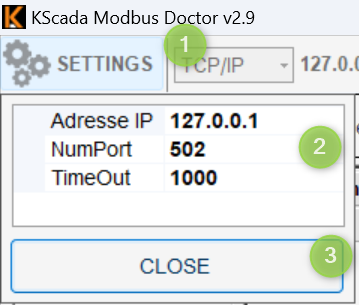

1. Cliquez sur l'onglet « Settings » et configurez l'adresse IP de l'appareil Modbus ciblé.
2. Assurez-vous que le port est le même que celui de l'équipement (la plupart du temps, c'est le 502)
3. Fermez l'onglet

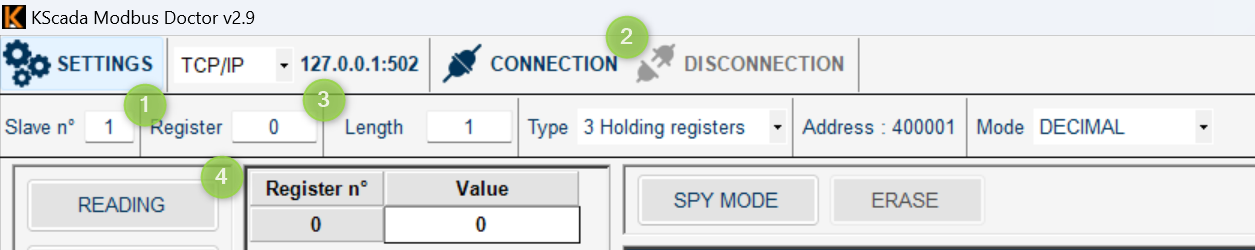

1. Configurez le numéro d'identification de l'esclave (Slave Id) de l'équipement ciblé. Vous le trouverez dans la configuration même de l'équipement.
2. Cliquez sur le bouton "Connexion"
-> Si vous avez le « Statut : Connecté », cela signifie que la configuration de votre réseau est OK.
-> Sinon, vous devez vérifier la configuration modbus.
3. Afin de lire les propriétés, vous pouvez configurer le registre
4. Cliquez sur LECTURE.

Si vous ne parvenez pas non plus à vous connecter à l'équipement, cela signifie soit :

1. Votre équipement est en défaut.
2. La configuration de votre réseau est erronée.

Si vous parvenez à vous connecter correctement à l’équipement avec votre ordinateur portable, cela signifie que la Box devrait pouvoir le faire.
​
Si vous rencontrez un problème, n'hésitez pas à nous contacter : Support Wattsense
