Checklist pour debugguer votre réseau Modbus RTU

Cet article explique comment debugguer votre réseau Modbus RTU.

Tout d'abord, veuillez collecter les informations requises pour chaque équipement Modbus RTU, notamment la vitesse du bus, le bit de parité et le bit d'arrêt (stop bit)

Il est possible de créer au maximum deux réseaux en suivant l'article Comment connecter un équipement Modbus RTU, chacun regroupant les équipements ayant la même configuration de communication et les affectant aux deux ports RS485 de la box. Si les caractéristiques de l'équipement nécessitent la mise en place de plus de deux réseaux homogènes, il est nécessaire de commander une autre Box.

Voici la checklist importante à suivre si vous rencontrez des difficultés pour connecter l'équipement Modbus RTU dans votre Tower ou votre Bridge.

VÉRIFICATION DU MATÉRIEL

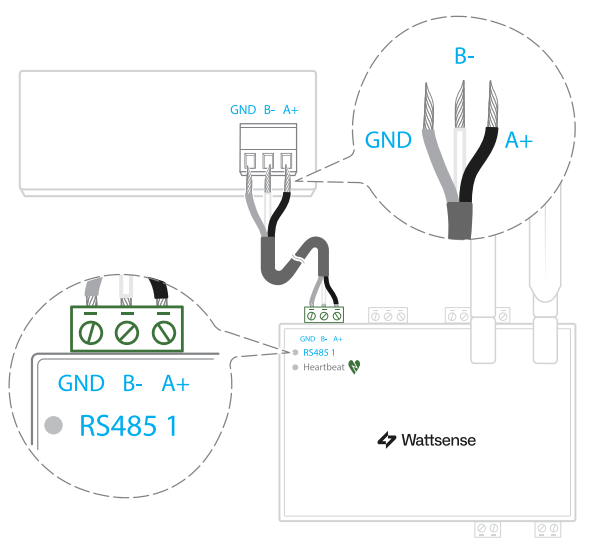

1.Veuillez vérifier les connexions entre la Box Wattsense et l'équipement Modbus RTU.
2.Vérifiez l'état de la LED, qui doit inclure un battement de cœur et une LED RS485.

3.Assurez-vous que le boîtier est correctement alimenté avec une alimentation 24V DC, avec une tolérance de +/-10%, et un courant nominal minimum de 2A.

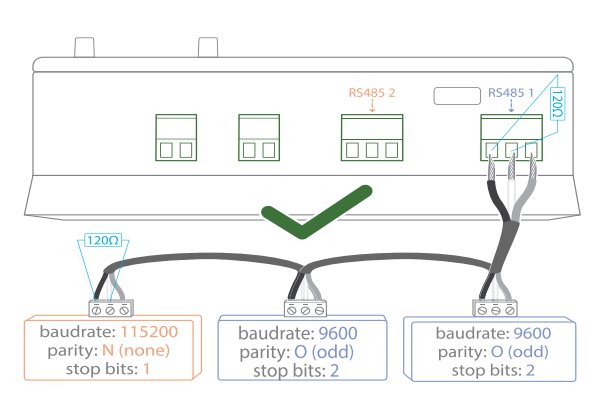

4.Si les instructions du fabricant le recommandent, connectez une résistance de 120 ohms entre A+ et B+.

VÉRIFICATION DU RÉSEAU

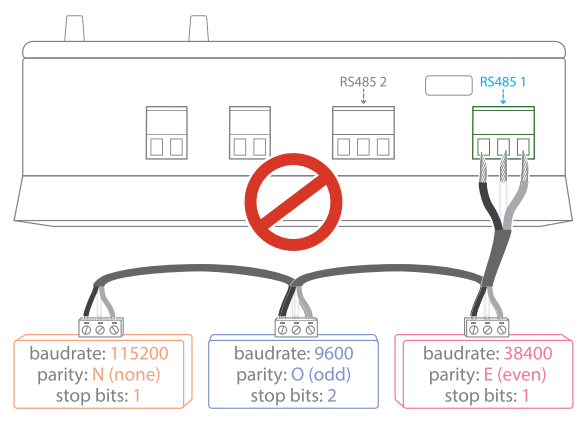

1.Ne regroupez pas des équipements avec des paramètres de communication différents sur le même Bus.

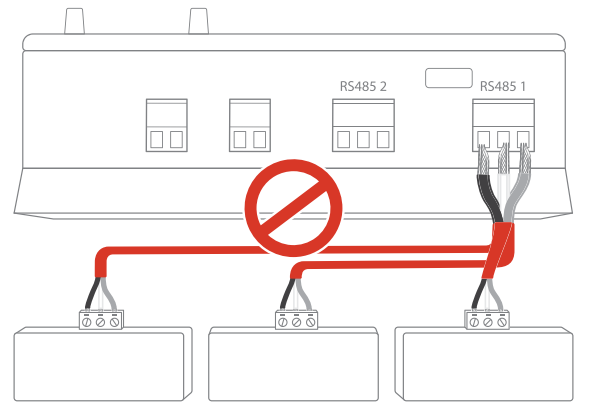

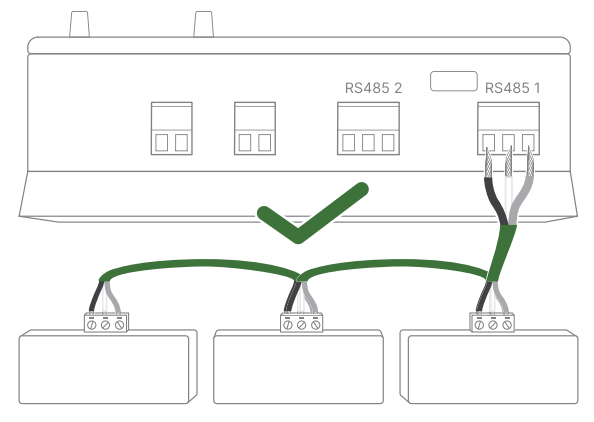

2.Câbler en série le réseau ou chacun des deux réseaux

VÉRIFICATION DE LA CONFIGURATION

1.Configurer l'adresse du 1er esclave Modbus à 1, du 2ème à 2, du 3ème à 3 et ainsi de suite
2.Un réseau NE DOIT PAS contenir plusieurs esclaves avec la même adresse
3.Notez le réseau auquel l'équipement est connecté ainsi que son adresse, sa marque et son modèle ainsi que toute information d'identification.
4.Vérifiez si la table de registre correspond correctement à la configuration des propriétés dans la console utilisateur.

Pour plus de détails sur l'installation de Modbus RTU, consultez le Guide d'installation de Wattsense

Wattsense dispose de plus de 100 équipements Modbus RTU préconfigurés. Si votre appareil n'est pas disponible, veuillez nous le faire savoir et nous l'ajouterons gratuitement : Demande d'un nouvel équipement

Dans le cas où la table de registre ne correspond pas à la configuration des propriétés, veuillez nous contacter : Support Wattsense
