Conditions requises pour connecter une Wattsense Box à une GTB

Cet article décrit les prérequis pour connecter une Bridge ou une Tower Wattsense à un système de gestion technique des bâtiments (BMS / GTB).

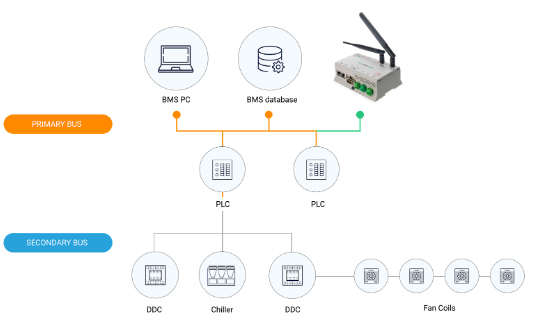

Vous trouverez ci-dessous les informations nécessaires pour connecter la Box Wattsense à une GTB existante :

R = Requis - O = Optionnel - N/A = Non Applicable - (*) = voir commentaires			Checklist	Commentaires
Document
Plan du réseau GTB	R			Cela permet d'identifier le meilleur emplacement de la Box
Connectivité
GSM/3G/4G Test de la qualité du signal	R		Non rempli	À titre indicatif, utilisez votre téléphone portable comme référence : • Notez l'opérateur utilisé pour le test. • Vérifiez le nombre de barres de réseau de votre téléphone portable. • Vérifiez si vous pouvez accéder au site web sans problème.
Applicable uniquement au réseau IP
Attribuer une adresse IP et un masque de réseau à la Box	R*			(*) Vérifiez auprès du responsable informatique du bâtiment afin d'obtenir ces informations
Accès internet via ethernet	O*			(*) Vérifiez auprès du responsable informatique du bâtiment pour obtenir l'adresse IP de la passerelle
Protocole utilisé sur le réseau principal GTB
LonWorks
	IP (Ethernet/RJ45)
Exportation de la base de données LNS au format d'extension de fichier NLC ou d'archive	R			Générer le fichier NLC de la base de données LNS à l'aide du logiciel de gestion LNS (par exemple NL220, Outils--->Exporter NLC)
Assurez-vous que tous les points de données sont disponibles sur Lonworks	R			Certains fabricants utilisent en plus du réseau LON un protocole propriétaire qui limite le nombre de points de données disponibles pour une application tierce
Adresse IP de chaque routeur IP-852	R*			(*) Vérifiez auprès de votre contact du support client Wattsense
Login / Mot de passe et configuration des ports serveur/client du routeur IP-852	R			Loytec L-IP login/password par défaut : Admin/loytec4u
Fichiers XIF de chaque modèle d'équipement	N/A			(*) Les fichiers XIF ne sont pas disponibles. Vérifiez auprès de votre contact du support client Wattsense
BACnet
	IP (Ethernet/RJ45)
port BACnet (UDP)	R			• IP : le port UDP par défaut est 47808 (0xBAC0)
la BOX doit être sur le même réseau que BBMD	R
Configuration de la communication (Baud rate)	N/A			(*) MS/TP: Vérifiez auprès de votre contact du support client Wattsense
Modbus
	IP (Ethernet/RJ45)	RTU (RS485)
Adresse esclave de tous les équipements	*	R		(*) Ceci est requis lorsque la passerelle Modbus TCP/IP <==> RTU est utilisée (par exemple Schneider EGX 150)
Adresse IP et ports UDP de tous les équipements	R	N/A		Le port UDP par défaut est 502
Configuration des communications réseau	N/A	R		Obtenez le débit en bauds/la parité/les bits de données/le bit de stop de chaque réseau Modbus (contactez votre équipe technique responsable de la GTB)
Liste des registres modbus	O	O		Informations requises pour la collecte des données. Veuillez nous les communiquer par e-mail à l'assistance : • Une liste (au format XLS, CSV ou texte) des points de données (propriétés) à récupérer. - Nom des variables - Adresse du registre - Format des données - Type d'accès - Fonction Modbus utilisée

Pour plus d'informations, n'hésitez pas à nous contacter ici.
