Plannings (Gamme Wattsense control)

Cet article détaille les fonctionnalités du module de planification.



Informations générales

Une fonctionnalité majeure est désormais disponible sur la console Wattsense grâce à la nouvelle gamme Control (Tower Control et Bridge Control). Cette fonctionnalité permet la programmation horaire hebdomadaire et offre la possibilité de définir le planning d'occupation de votre bâtiment.

Voici un exemple de scénario simple et facilement programmable : différentes consignes sont attribuées en fonction de l'occupation de la pièce :

Bien entendu, le module Wattsense permet de créer des configurations beaucoup plus complexes, avec davantage de créneaux et de types de créneaux, associés à toutes sortes de propriétés modifiables (consignes).

Pour plus d'informations, consultez les liens suivants :

• En savoir plus sur la gamme Wattsense Control
• Consultez notre page produit pour plus d'informations sur les fonctionnalités et les tarifs.

Sans la licence control, vous pourrez accéder à la création de plannings mais vous ne pourrez pas leur associer de propriétés ni donc spécifier de valeurs de consigne.



Comment programmer un planning ?

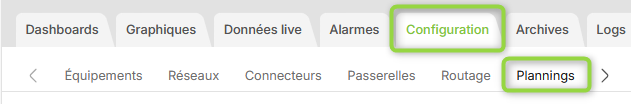

Dans la console Wattsense, vous pouvez accéder aux plannings via le menu Configuration / Planning si vous n'avez pas la licence Control.

Si vous avez une licence Control, allez dans l'onglet Programmation / Plannings

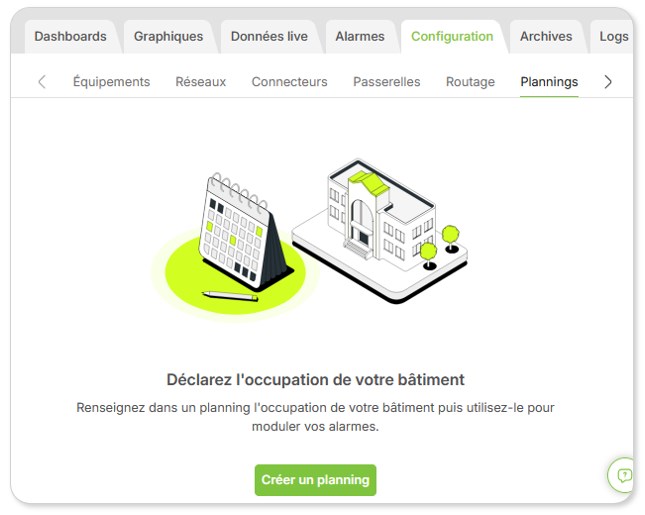

Cliquer sur le bouton Créer un planning.

Paramètres généraux

Tout d'abord, remplissez les champs Nom et Description du planning. Sélectionnez ensuite le fuseau horaire de la Box. Ce point est important car le planning sera exécuté selon l'heure locale définie dans la Box. Une notification apparaît si le fuseau horaire indiqué dans le champ ci-dessus ne correspond pas au fuseau horaire interne de la Box.

Paramètres des plages horaires

Il s'agit maintenant de spécifier comment la valeur des propriétés de l'équipement sera définie en fonction du jour et de l'heure.
La première étape consiste à définir des périodes d'« état » (par exemple, un bâtiment est occupé ou non).

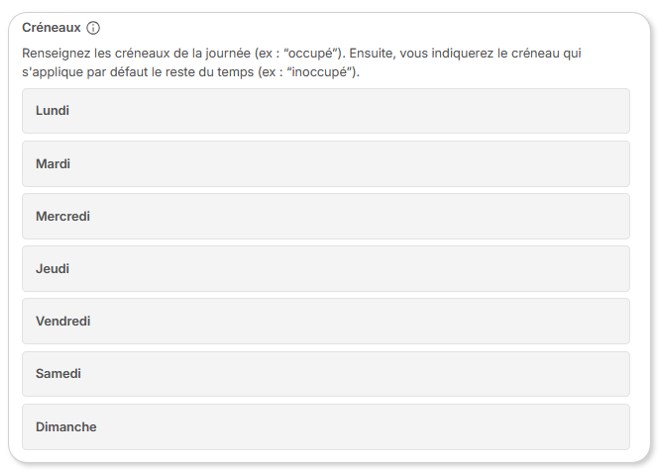

Pour compléter ce tableau de programmation, un calendrier hebdomadaire complet s'affiche :

Cliquez sur la zone du jour (ex lundi) pour définir l'horaire :

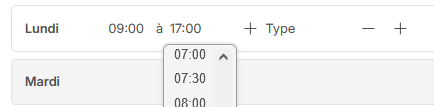

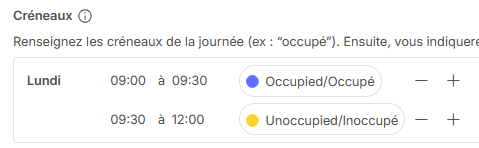

Sélectionnez le créneau horaire (de début à fin) et précisez son type. Vous pouvez ajouter plusieurs créneaux à une journée (en cliquant sur le bouton + en fin de ligne).

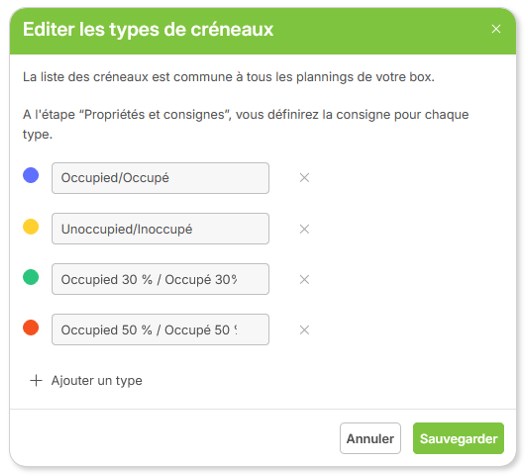

Les types eux-mêmes peuvent également être personnalisés (cliquez sur le bouton « Occupé » dans cet exemple)

Vous pouvez personnaliser les étiquettes de type ainsi que les couleurs associées.

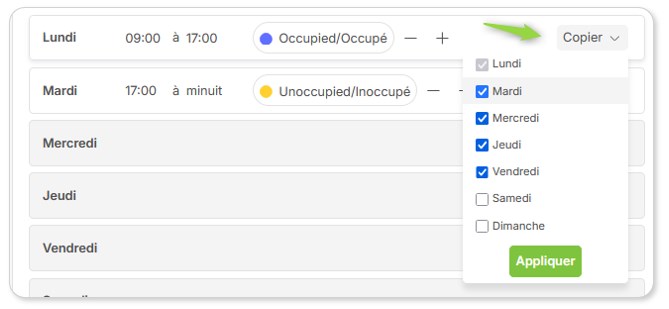

Une fois que vous avez défini les créneaux pour une journée, vous pouvez les dupliquer sur d'autres jours en utilisant le bouton copier :

Vous devez également spécifier le type d’état par défaut qui sera appliqué en dehors des créneaux spécifiés.

Si vous avez un créneau horaire vide, le créneau par défaut fonctionnera. Si vous ne souhaitez pas que le type de créneau par défaut fonctionne, vous devrez remplir tous les créneaux. Les créneaux sont spécifiques à chaque jour. Un créneau ne peut pas commencer le lundi et se terminer le mardi. Vous devrez avoir deux créneaux : le premier jusqu'à la fin de la journée du lundi et le second commençant le mardi à minuit.



Cliquez ensuite sur le bouton suivant pour accéder à la configuration des propriétés et des consignes.

Paramètres des exceptions

En plus du calendrier classique, vous pouvez ajouter des exceptions, par exemple des jours fériés ou tout autre événement exceptionnel.

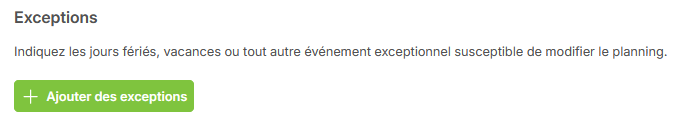

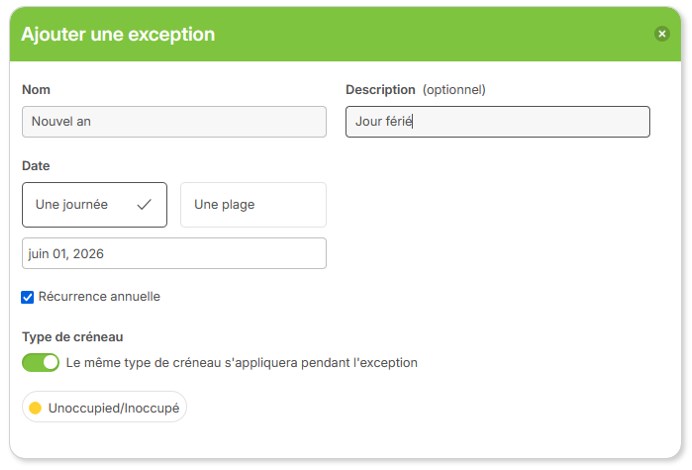

Pour ajouter une exception, cliquez sur le bouton « Ajouter une exception » et renseignez les paramètres :

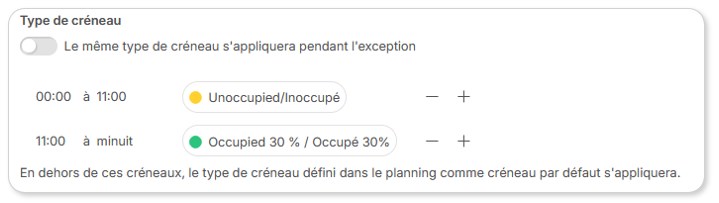

Vous pouvez spécifier un créneau unique : il sera appliqué pendant toute la période d'exception. Vous pouvez également spécifier plusieurs créneaux pour la même période.

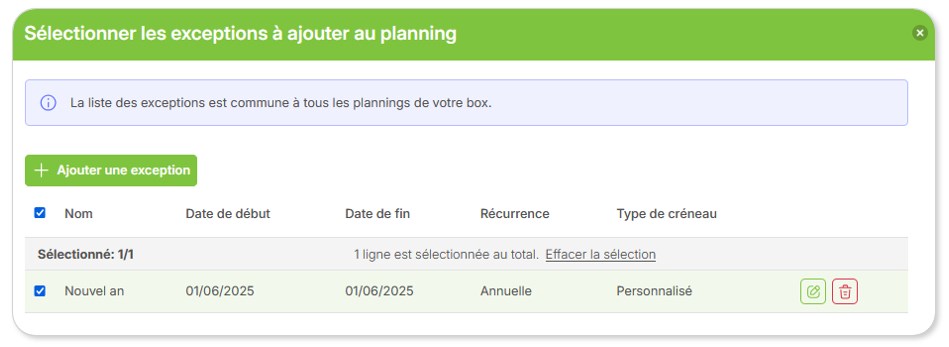

Veuillez noter que les exceptions sont communes à tous les plannings de votre box. Vous n'avez donc pas besoin de recréer les configurations d'exception pour chaque planning ; vous pouvez réutiliser un modèle existant. Toutes les exceptions sont répertoriées dans l'écran ci-dessous. Il vous suffit donc de sélectionner le planning d'exceptions souhaité. Il sera appliqué à votre planning actuel.

Paramètres des propriétés

L'étape suivante consiste à associer les valeurs des propriétés au type de plage horaire. Cliquez sur « Sélectionner les propriétés » :

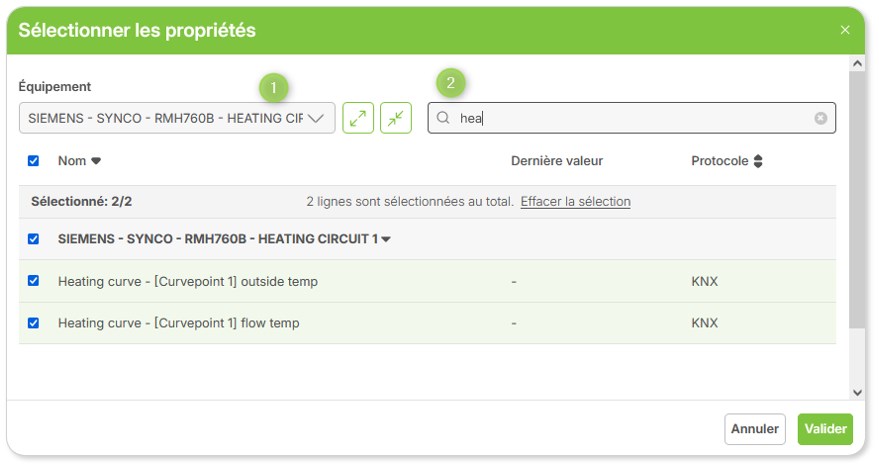

La page suivante présente tous les équipements connectés à la box.

1) Filtrez par nom d'appareil.
2) Filtrez par nom de propriété.

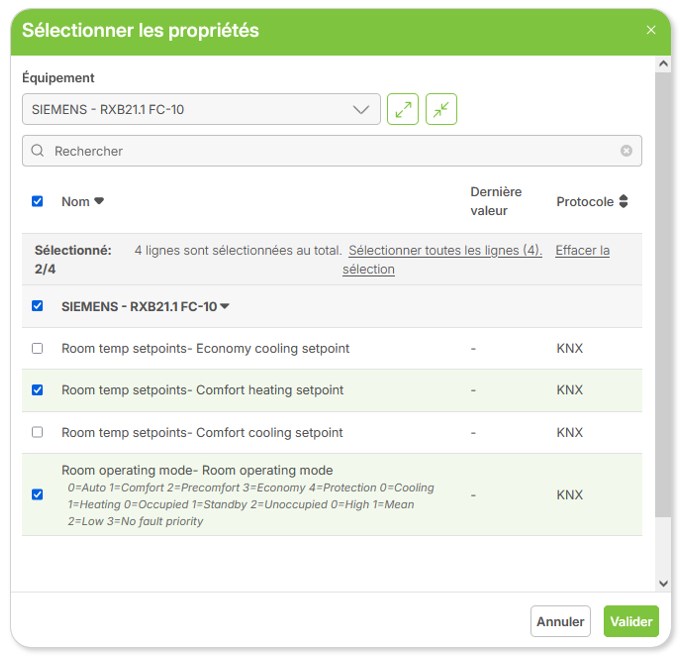

Sélectionnez ensuite les propriétés qui seront modifiées selon le planning (Seules les propriétés accessibles en écriture sont affichées dans cette liste).

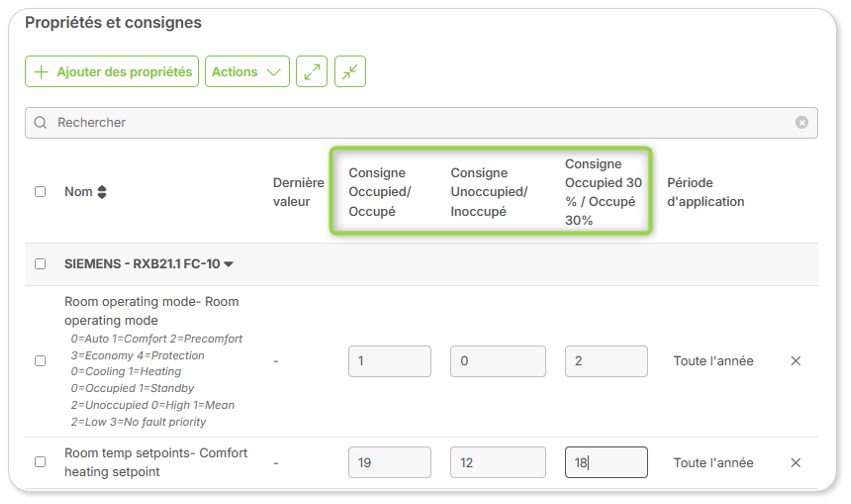

La dernière étape consiste à définir les valeurs de ces propriétés pour chaque créneau. Les types de créneau sont affichés dans l'en-tête du tableau :

Si vous souhaitez envoyer un downlink vers un capteur Lorawan non pris en charge par la fonctionnalité Easy Downlink, veuillez utiliser la propriété « Encoded Downlink message » et rechercher le payload hexadécimal à envoyer. Si vous définissez des données qui ne correspondent pas à un type de données BACnet, par exemple (écriture d'une valeur analogique sur une valeur multi-états ou binaire), une erreur s'affichera lors de l'écriture de la valeur. Elle devrait apparaître sous « Journaux/Événements ».

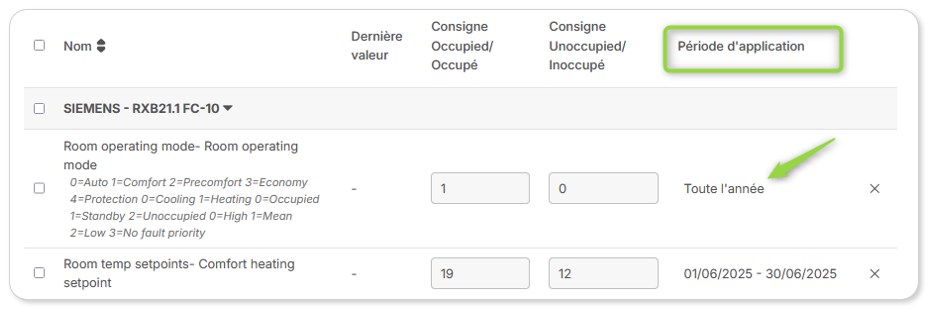

Vous pouvez également préciser la période d'application pour chaque consigne : cliquez sur le libellé « Toute l'année » si vous souhaitez modifier les paramètres par défaut :

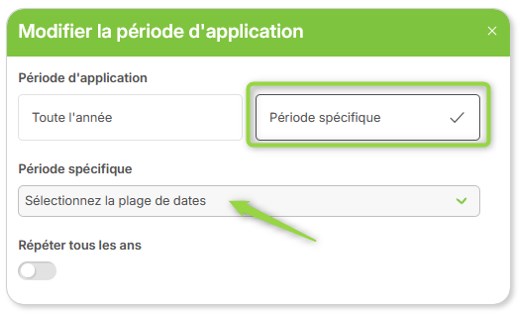

puis choisissez « Période spécifique » et cliquez sur « Sélectionner la plage de dates »

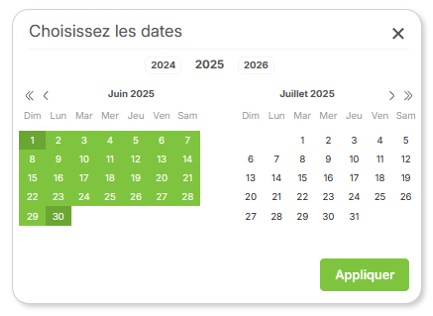

Pour sélectionner une période dans le formulaire de calendrier, cliquez d'abord sur le premier jour, puis appuyez sur Maj+clic sur le dernier jour de la période.

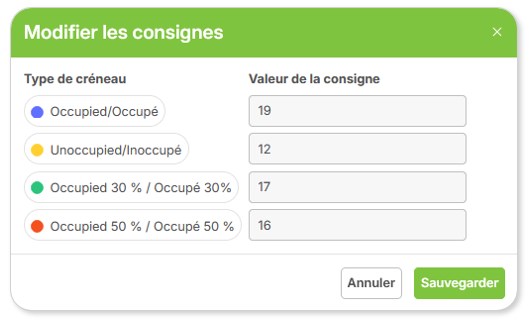

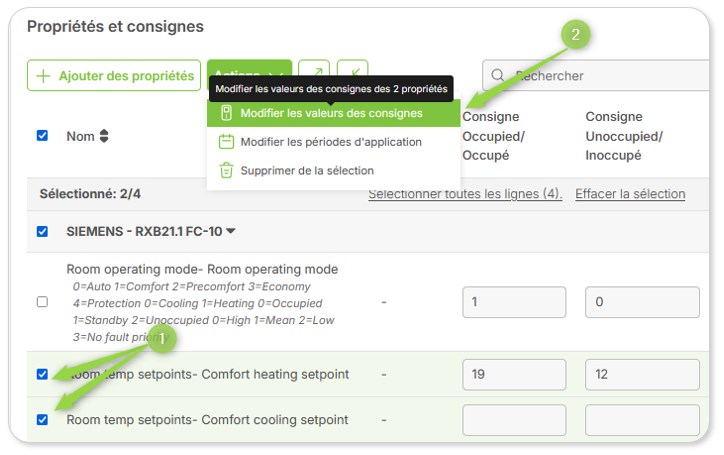

Une petite fonctionnalité d'édition en masse est également disponible pour modifier plusieurs consignes simultanément : sélectionnez les propriétés via leurs cases à cocher (1) et cliquez sur le bouton d'action / Modifier les valeurs de consigne (2)

Une fois les champs remplis, vous pouvez enregistrer le planning :

et l'envoyer dans la Box :



Si vous mettez à jour un planning existant et envoyez la configuration, un service redémarrera, ce qui réécrira la valeur à ce moment précis.

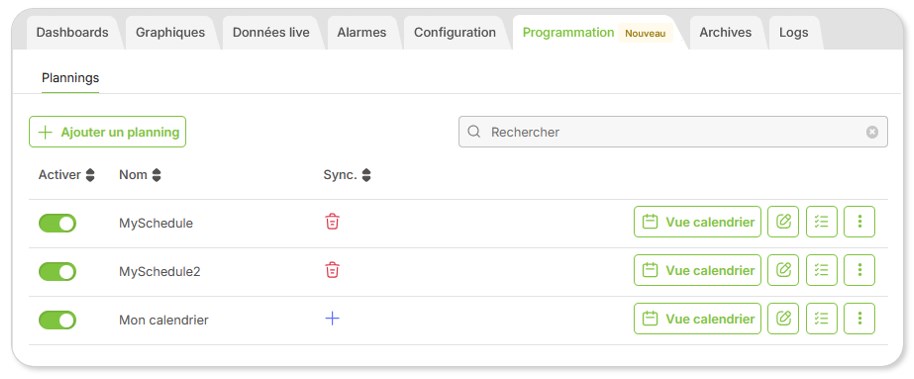

La page principale répertorie tous les plannings existants et leurs états :

Depuis cette page, vous pouvez activer le planning (bouton « Activer »), modifier le calendrier et ses propriétés, mais aussi dupliquer le planning.

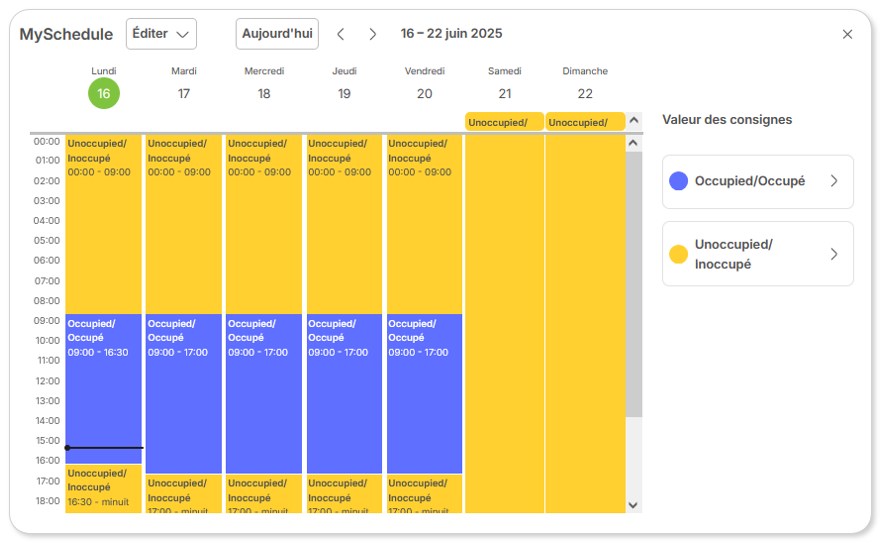

Le planning peut également être visualisé au format calendrier (bouton « Vue Calendrier »).

Si la box démarre au milieu d'un créneau (par exemple lundi 11h00 dans notre exemple), les instructions sont automatiquement envoyées sans attendre le créneau suivant.

Si vous avez besoin d'informations supplémentaires, veuillez nous contacter ici.
