Checklist pour debugger votre réseau BACnetIP

Cet article est une checklist pour debugger votre réseau BACnetIP.

Voici la liste de contrôle importante à suivre si vous rencontrez des difficultés pour connecter un équipement BACnet et récupérer les données :

VÉRIFICATION DU MATÉRIEL

1. Vérifiez que le câble Ethernet est correctement branché des deux côtés (Box et équipement/switch IP).
2. Vérifiez que la Box est correctement alimentée avec une alimentation 12-24Vdc - 2A.
3. Statuts de la LED : Battement de coeur clignotant et si le GSM est utilisé, la LED clignote.

VÉRIFICATION DU RÉSEAU

1. Assurez-vous que la box est sur le même réseau que votre équipement.
2. Assurez-vous qu'aucun pare-feu ne bloque le trafic Tower/Bridge.
3. Vérifiez les paramètres du réseau IP s'il n'y a pas de serveur DHCP.
   1.Adresse IP de la passerelle
   2.Masque de réseau
4. Essayez d'envoyer une requête ping à la Box si possible à partir de votre ordinateur portable. Vous pouvez également essayer de pinger l'équipement Bacnet.

VÉRIFICATION DE LA CONFIGURATION

Vérifiez que vous exécutez correctement le scan : Créer un réseau BACnet

Si le résultat de votre scan BACnet est vide, vous devez tester avec un autre client BACnet.

TEST AVEC UN AUTRE CLIENT BACNET (YABE) :

Objectif de ce test : Assurez-vous que votre équipement BACnet est disponible et correctement configuré dans le réseau BACnet. Vérifiez également si un autre appareil (votre ordinateur portable) peut s'y connecter si la box ne le peut pas.

Si vous parvenez à vous connecter à l'équipement après ce test :
- L'équipement BACnet ciblé est accessible dans le réseau BACnet.
- Le problème serait :

• Le réseau Box n'est pas correctement configuré
• La Box a un problème, veuillez contacter support.wattsense.com

Tout d'abord vous devrez télécharger le logiciel : YABE

Une fois que c'est fait, vérifiez que vous pouvez pinger l'équipement BACnet avec votre ordinateur portable :

• PAS DE PING : vous devez vérifier à nouveau vos paramètres réseau
• PING : Vous pouvez continuer

Lancez YABE

1. Faites un clic droit sur « Device »
2. Cliquez sur le bouton « Add device »

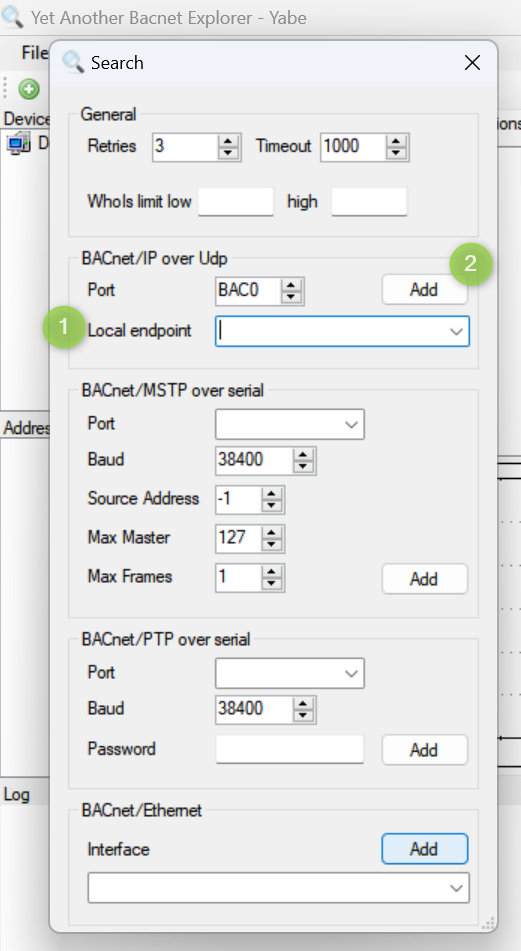

3. Configurez votre "Local Endpoint" : C'est l'adresse IP de votre ordinateur portable sur lequel YABE est exécuté
4. Cliquez ensuite sur "Add"



REMARQUE IMPORTANTE Si à ce stade vous ne voyez aucun appareil dans l'onglet « Devices », cela signifie que votre équipement n'est pas accessible sur le réseau BACnet.

• Vous verrez votre équipement BACnet dans cette liste, et si vous cliquez dessus
• Vous aurez toutes les propriétés affichées
• Vous pouvez voir ici la valeur de vos propriétés BACnet.

Si vous rencontrez un problème, n'hésitez pas à nous contacter : Support Wattsense
