Comment créer et éditer des dashboards ?

Cet article explique comment créer et modifier des tableaux de bord dans la Console Wattsense.

Nous souhaitions vous offrir un outil simple pour visualiser les données d'un bâtiment, c'est pourquoi nous avons créé des tableaux de bord.

L'onglet Dashboards (tableaux de bord) propose deux expériences :

• Synoptique : veuillez consulter l'article sur les schémas pour plus de détails.
• Dashboard : un tableau permettant de visualiser des valeurs ou des plannings.

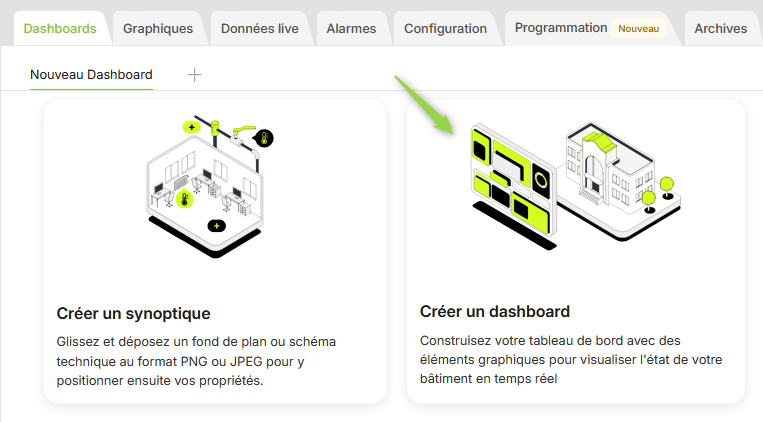

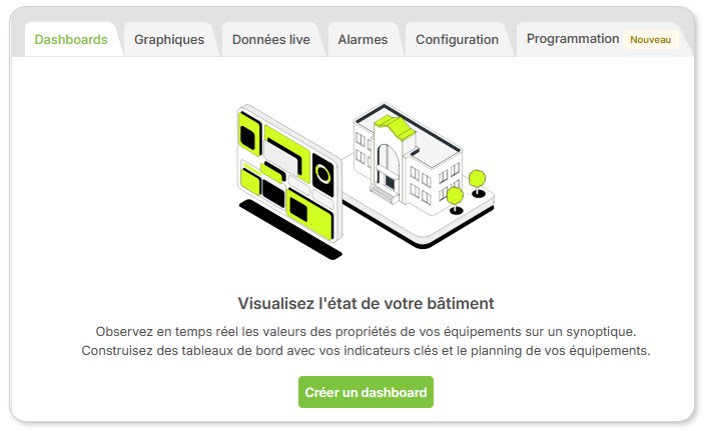

Pour ajouter un nouveau tableau de bord, dans la console Wattsense, accédez à l'onglet Dashboard et cliquez sur Créer un dashboard.



Le panneau de configuration du dashboard s'affiche.

Donnez un nom au dashboard.

Les dashboards sont composés de différents graphiques. Trois types de graphiques sont disponibles : valeur unique, tableau ou calendrier. Voici un exemple de chaque type d'affichage :

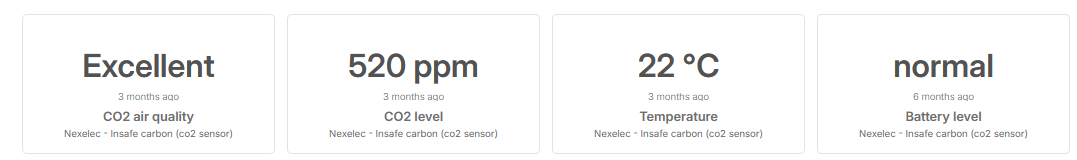

Valeur unique (affiche la valeur d'un point de données dans une tuile)

Tableau (affiche un tableau de données (maximum 3x3) avec différentes valeurs de points de données)

Planning (affiche les programmes de la console Wattsense ou les programmes du contrôleur)

Valeur unique

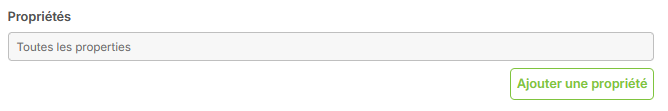

Sélectionnez le type de graphique Valeur unique pour commencer, puis cliquez sur « Ajouter une propriété » pour choisir les points de données à représenter dans les graphiques.

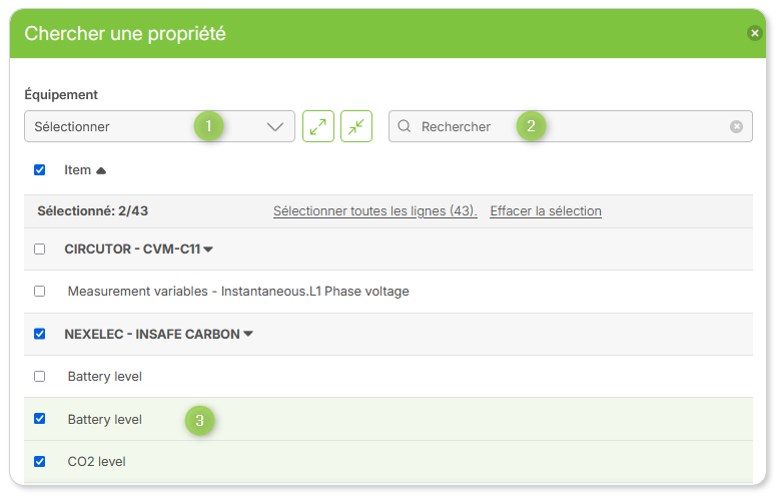

Sur la page suivante, vous pouvez sélectionner les équipements et les propriétés :



1) Vous pouvez filtrer les propriétés par équipement.

2) Vous pouvez rechercher des propriétés spécifiques par nom (par exemple, « Tempe »).

3) Vous pouvez sélectionner des propriétés dans la liste. Effectuez une autre recherche et sélectionnez les nouvelles propriétés correspondant aux résultats. Elles seront toutes ajoutées à la liste actuelle.

Une fois les propriétés à afficher dans un graphique à valeurs uniques sélectionnées, cliquez sur « Sauvegarder ».

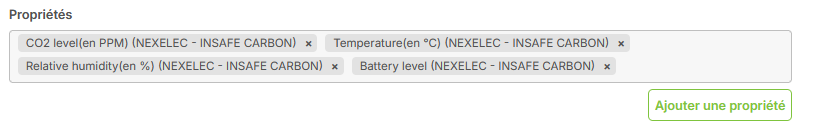

Comme nous ajoutons ici des graphiques pour la première fois, nous pouvons en ajouter plusieurs simultanément. Il y aura autant de tuiles créées que de points de données sélectionnés. Exemple :

Enfin, cliquez sur « Ajouter » pour créer le tableau de bord.

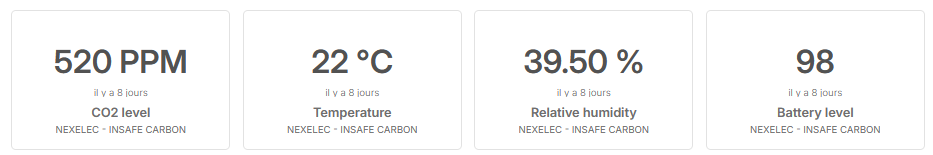

Il créera quatre tuiles, car quatre propriétés ont été sélectionnées dans la liste :

Vous pouvez désormais accéder à plusieurs fonctions grâce au menu en haut à droite de la tuile :

• Voir les dernières valeurs est un raccourci vers l'onglet Live Data de la console.
• Configurer la propriété est un raccourci vers l'onglet Configuration.
• Editer l'élément : vous pouvez modifier la propriété et le nom du graphique, ou supprimer la tuile.

Vous pouvez ajouter autant de graphiques que vous le souhaitez. Pour ajouter un tableau, cliquez sur « Ajouter un élément » dans le tableau de bord.



Tableau

Sélectionnez Tableau comme nouveau type de graphique. Ce graphique vous permet d'afficher des points de données sous forme de tableau, comme dans Microsoft Excel par exemple.

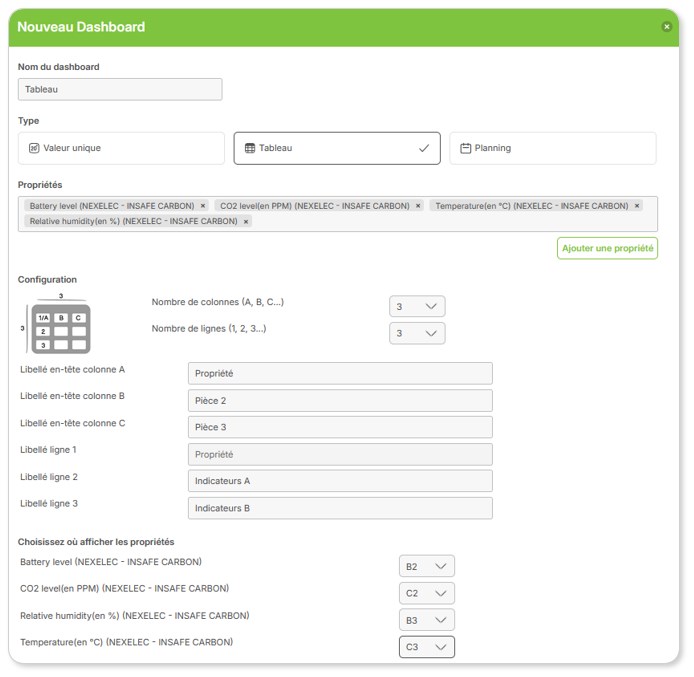

Configurez les paramètres dans la page dédiée comme suit :

1) Sélectionnez les propriétés à afficher (4 propriétés dans l'exemple ci-dessous).

2) Spécifiez le nombre de lignes et de colonnes (2 ou 3), puis associez les propriétés à la cellule correspondante.

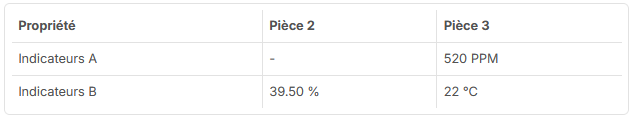

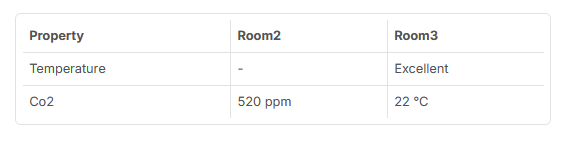

La configuration ci-dessus sera affichée dans ce format :

Un tableau 2 par 2 vous permettra d'afficher dans une cellule la valeur de vos points de données.



Entête ligne 1 / Entête Colonne 1	Entête Colonne 2
Entête ligne 2	Valeur de point de donnée

Un tableau 2 par 3 vous permettra d'avoir 2 cellules…

Entête ligne 1 / Entête Colonne 1	Entête Colonne 2
Entête ligne 2	Valeur de point de donnée
Entête ligne 3	Valeur de point de donnée

Selon le nombre de colonnes et de lignes, vous êtes invité à modifier les en-têtes ou les libellés des colonnes et des lignes. Sélectionnez ensuite la position des différentes valeurs des points de données dans le tableau nouvellement créé. Pour cela, sélectionnez pour chaque point de données la cellule dans laquelle il sera affiché. Les cellules sont nommées comme dans Microsoft Excel : des lettres pour les colonnes et des chiffres pour les lignes.

Cliquez sur « Ajouter » pour ajouter le tableau au tableau de bord actuel.

Comme pour les graphiques à valeur unique, vous pouvez modifier/supprimer le graphique en cliquant sur le menu du graphique en haut à droite.



Planning

Cette fonctionnalité offre un affichage dédié aux plannings (plannings de la console Wattsense ou planning d'un régulateur par exemple).

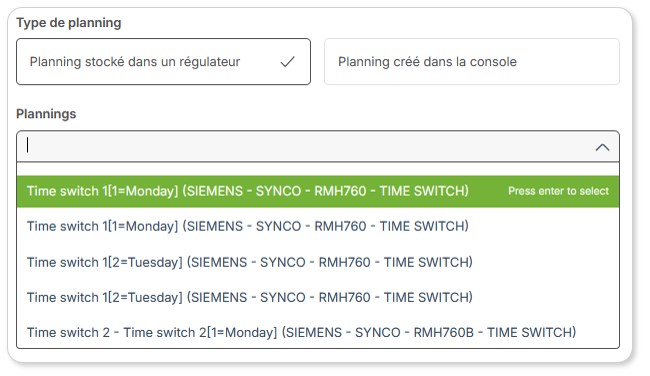

Vous devez d'abord choisir le type de planning :



Planning stocké dans un régulateur

Vous pouvez afficher ici les programmations enregistrées dans les équipements du contrôleur.

Tous les plannings disponibles sont répertoriés. Il vous suffit de sélectionner celui que vous souhaitez afficher et de cliquer sur le bouton « Ajouter ». Voici un exemple de planning programmé récupéré sur un équipement Siemens  :

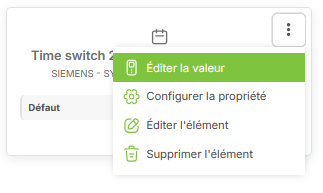

Dans le menu en haut à droite, en plus des fonctions standard « Modifier/Supprimer », deux fonctions permettent de modifier la planification elle-même ainsi que les paramètres des propriétés.

La fonction Editer la valeur est un raccourci vers le menu principal de la console / onglet Live Data.

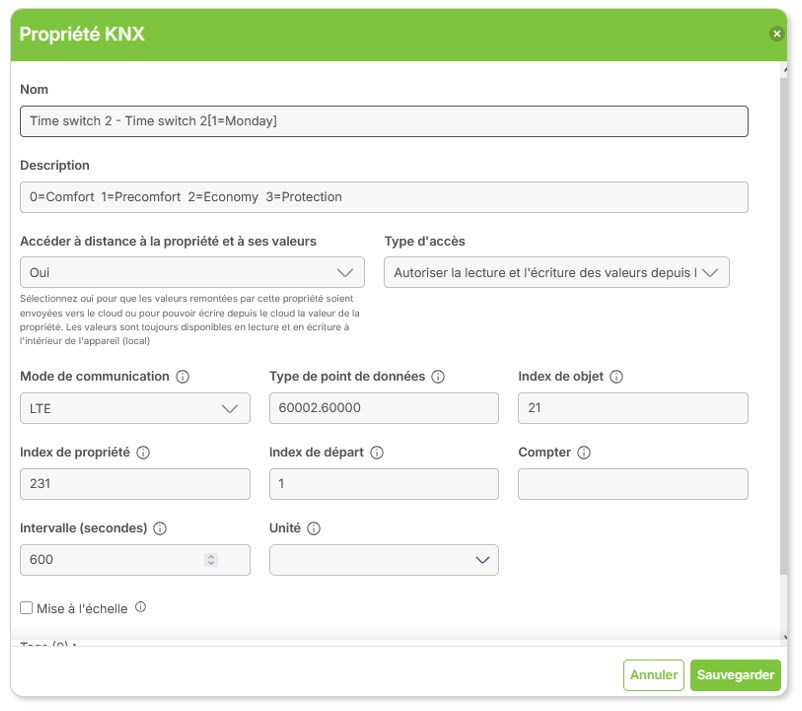

Configurer la propriété est un raccourci vers le menu principal de la console / onglet Configuration :

Planning créé dans la console

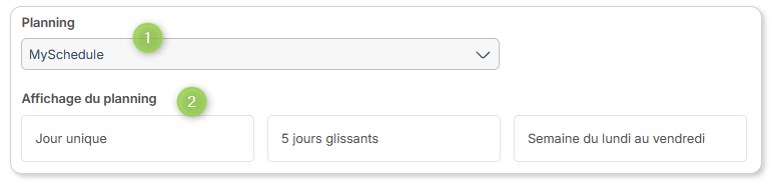

Sélectionnez le planning dans la liste et choisissez le format d'affichage (journée unique, 5 jours glissants ou semaine sans week-end). Vous pouvez créer un planning dans l'onglet Configuration générale / Planning. (Voir article Planification)

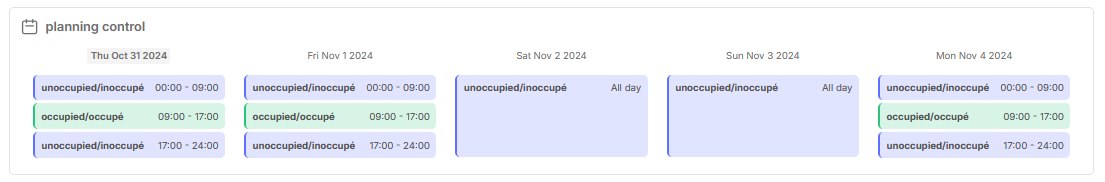

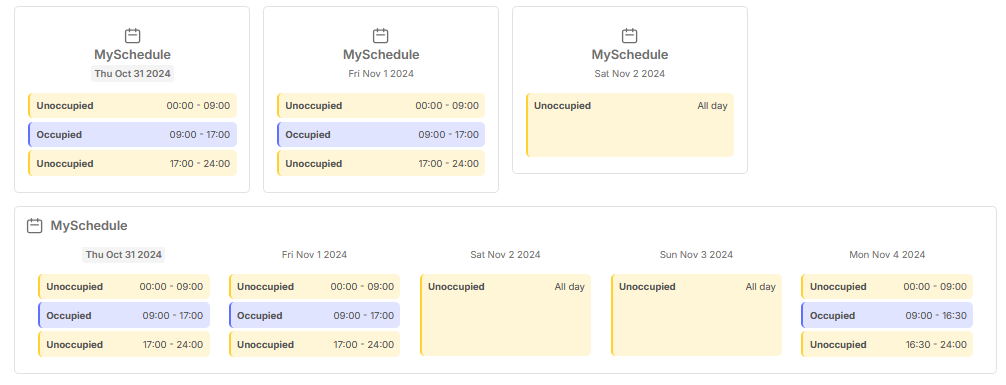

Voici des exemples d'affichage, avec des configurations journée simple / semaine complète.

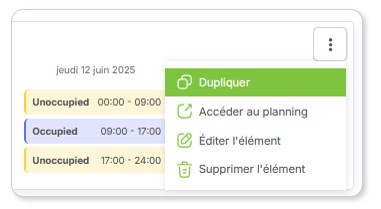

Ici, le menu en haut à droite peut être utilisé pour dupliquer ou modifier le planning

Gestion des dashboards

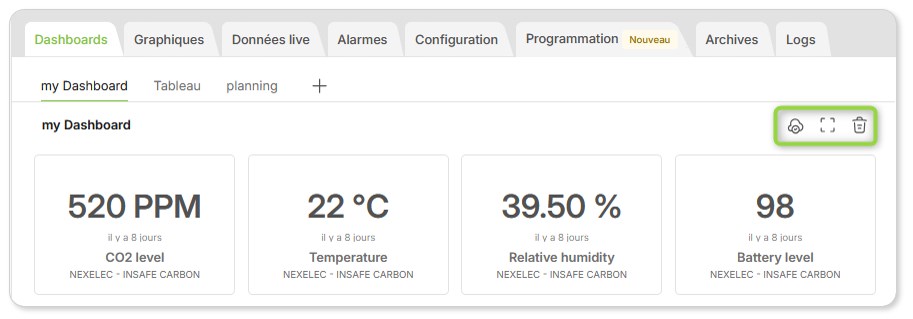

Trois fonctions supplémentaires sont disponibles dans le menu commun d'un élément du dashboard :

• Le premier pictogramme en forme de nuage indique l'état du tableau de bord.
• La deuxième fonction permet de passer en mode plein écran.
• La dernière permet de supprimer l'onglet actuel du dashboard.

Pour toute question, veuillez nous contacter ici.
