Cet article concerne les conditions requises pour connecter un équipement ModbusTCP/RTU à la Tower/au Bridge.
| Modbus | IP | RTU |
|---|---|---|
| Slave address* de tous les équipements | If applicable | R |
| IP address de tous les équipements | R | N/A |
| Liste des registres Modbus* (ou table d'échange) de tous les équipements | R | R |
| Ports Modbus UDP | R | N/A |
| Configuration du réseau de communication (Baud rate/Parity/Data bit/Stop bit) | N/A | R |
R = Requis/O = Optionnel / N/A = Not Applicable
Voici les paramètres que vous devrez renseigner afin de créer votre équipement modbus :

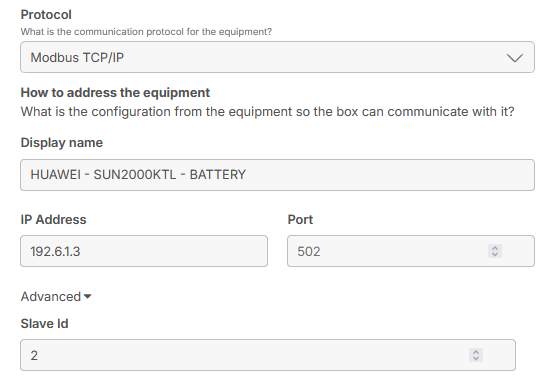

Modbus-IP
Dans un réseau IP vous devrez connaître vos paramètres IP :
Assurez-vous que l'adresse IP que vous avez choisie est disponible et libre sur votre réseau IP.
Assurez-vous que la Box peut accéder aux équipements ciblés (les deux sont dans le même sous-réseau ou accessibles via une passerelle par exemple)
L'adresse de l'esclave en Modbus IP n'est pas obligatoire. Certaines passerelles Modbus TCP/IP <==> Modbus RTU transmettent le paquet Modbus à un esclave. C'est pourquoi l'adresse de l'esclave doit être connue.
| Si vous avez un VPN sur ce réseau, assurez-vous que la Tower/Bridge est sur la white list, sinon le VPN bloquera la communication. |

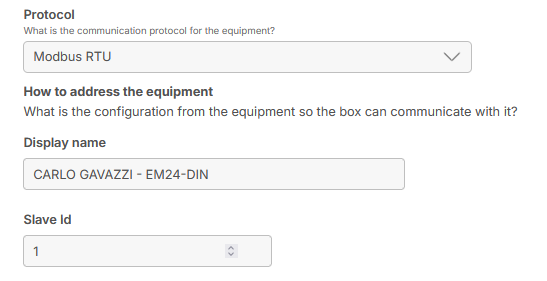

Modbus RTU
Dans un réseau série, assurez-vous que l'adresse choisie (slaveID) est libre et disponible sur le réseau.
Assurez-vous que vous utilisez un câble de communication à paire torsadée.
| Veuillez trouver ici les informations sur le matériel |

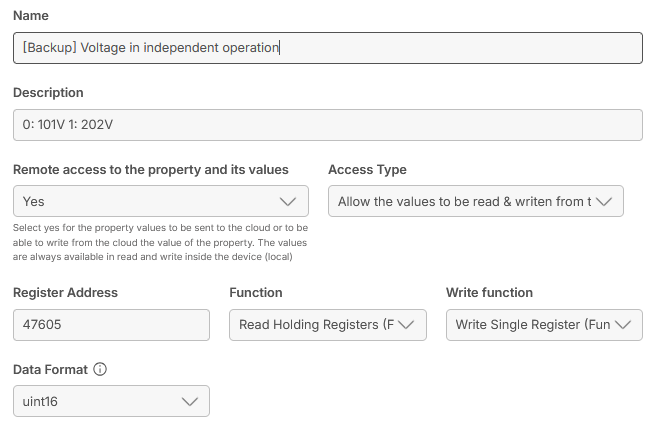

Exigences relatives aux propriétés Modbus
Afin d'obtenir correctement vos données, vous devrez connaître la table de registre Modbus de l'équipement.
Dans ce document (fourni généralement par le fabricant), vous aurez les informations nécessaires pour remplir les champs suivants :
Une liste des points à lire peut être fournie à la place de la liste complète des registres Modbus et les points suivants sont requis :
- Nom de la variable
- Adresse de registre
- Format des données
- Type d'accès
- Fonction Modbus utilisée
Si vous rencontrez un problème, n'hésitez pas à nous contacter : Support Wattsense
